某新车型发动机外板模具图片欣赏

  [复制链接]

该用户从未签到

新浪微博达人勋

发表于 14-9-2008 10:45:12 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

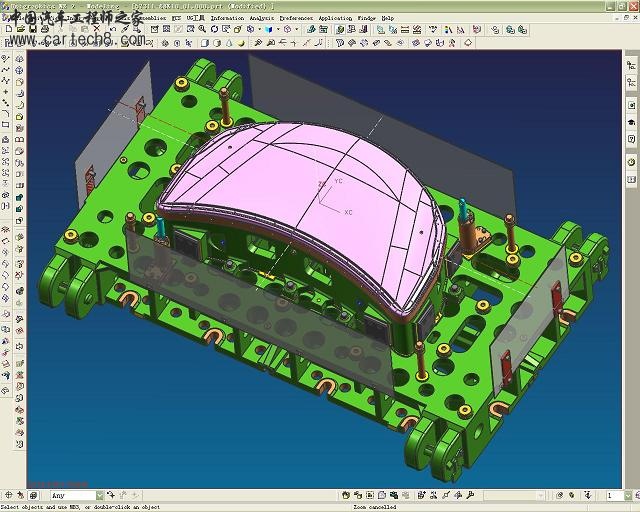

下模

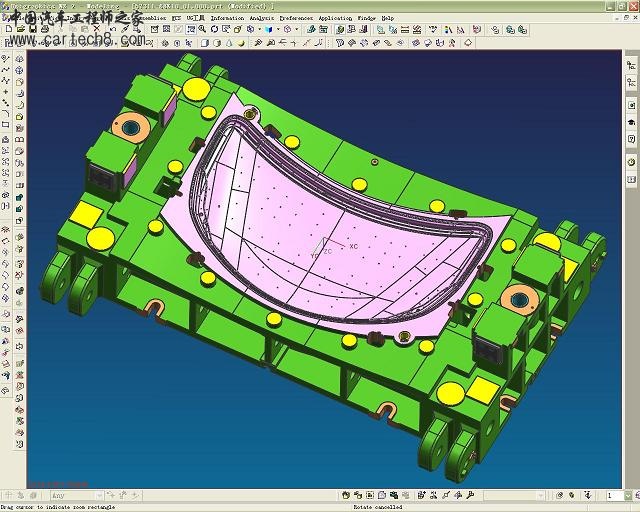

上模
拉延模

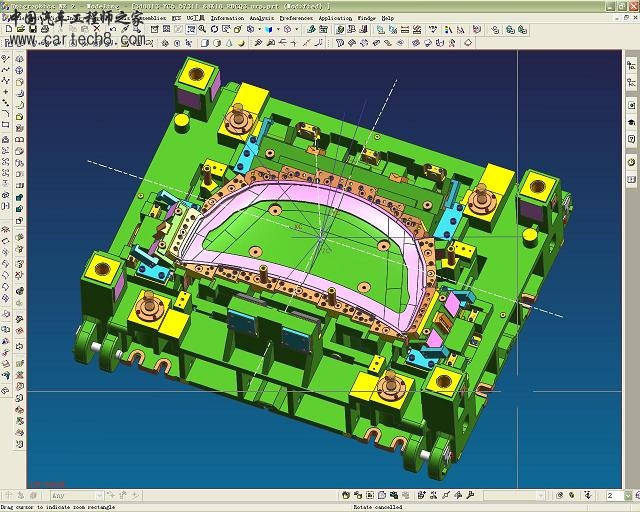

下模

上模

修边模

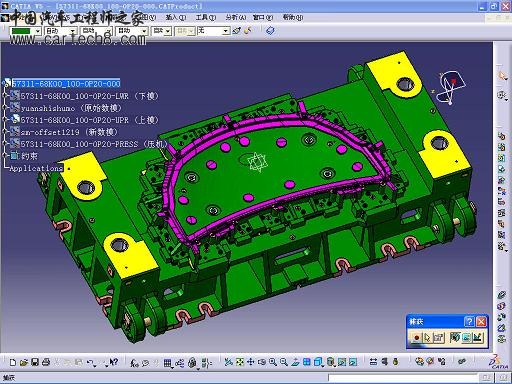

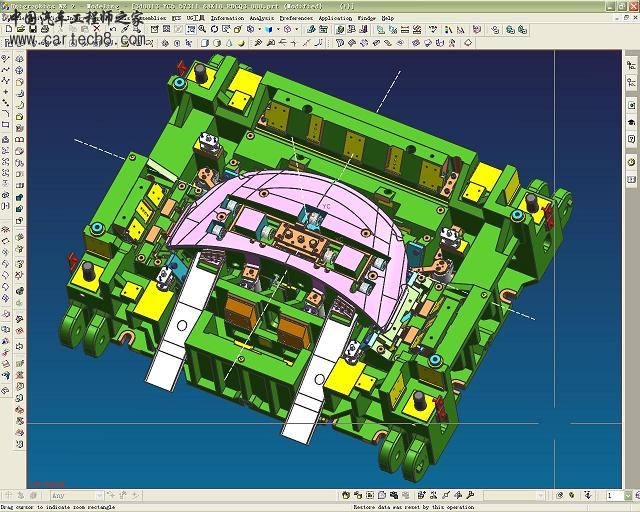

下模

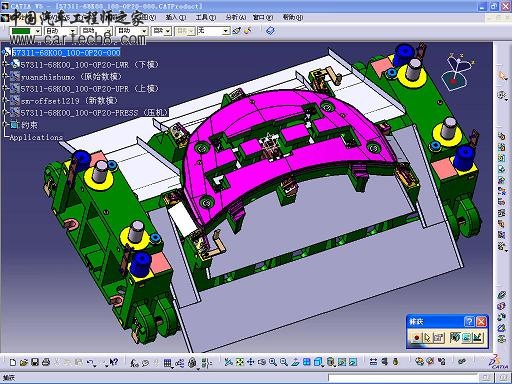

上模

翻边模

该用户从未签到

新浪微博达人勋

发表于 18-9-2008 09:41:44 | 显示全部楼层
真漂亮,是否可以将二维图纸也传上来看看,想看一下内部的具体结构.在拉延中感觉减重掏的比较厉害.第三序的整形内部看的不清楚.希望能和版主交流一下.

评分

参与人数 1积分 +2 收起 理由
清雅轩 + 2 积分鼓励【重在参与,不以对错论英雄】

查看全部评分

该用户从未签到

新浪微博达人勋

发表于 1-10-2008 00:38:13 | 显示全部楼层
个人观点:
1: 拉延模具的上模导柱可以取消吧,下模掏空圆孔是为了常设顶杠的需要。下模U沟单边四个,上模才两个, 不好。
2:翻边模具局部结构太复杂,没有必要。注意翻边结束后板件的取料,不要卡在下模。如果考虑了,那么下模活动的压力源在何处,看不清楚。模具太大
模具总体风格,似乎是台湾风格。

评分

参与人数 1积分 +8 收起 理由
清雅轩 + 8 专业回复【论坛口号→知无不言,言无不尽】

查看全部评分

该用户从未签到

新浪微博达人勋

发表于 27-10-2008 15:47:56 | 显示全部楼层
真行,UG,CATIA 都会用。佩服。这应该是小形MPV的发动机外板吧。

该用户从未签到

新浪微博达人勋

发表于 30-10-2008 15:39:32 | 显示全部楼层
ljhiuhil

该用户从未签到

新浪微博达人勋

发表于 30-10-2008 22:41:36 | 显示全部楼层

回复2楼观点

1.模具应该不会卡在下模,下模均有浮料器!!道是导柱应该可以取消,不知楼主咋考虑的@!
2.翻边模结构复杂可能与发盖形状有关
3.不设U型槽可能与筋的布置有关

该用户从未签到

新浪微博达人勋

发表于 9-11-2008 21:41:35 | 显示全部楼层
2楼和6楼的话听不懂啊
我才大一

该用户从未签到

新浪微博达人勋

发表于 22-3-2009 22:27:03 | 显示全部楼层

模具

我正准备了解一下模具这方面的知识,上面的没看懂
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 23-3-2009 19:22:42 | 显示全部楼层
支持啊
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 29-3-2009 22:01:55 | 显示全部楼层
恩 设计的还可以 楼上有两位回答的也很专业
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 5-4-2009 13:59:47 | 显示全部楼层
怎么没有压边圈的图片
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 6-4-2009 18:16:26 | 显示全部楼层
怎么看不到?????
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 6-4-2009 18:42:30 | 显示全部楼层
1,OP10导柱的原因我想是因为它要冲两半圆孔为IOP20定位用
2,感觉象这种大模具OP20仅导柱导向是不是不太妥
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 10-5-2009 13:11:26 | 显示全部楼层
我还是模具方面的菜鸟,学习啦。。。路漫漫其修远兮,吾将上下而求索。。
回复 支持 反对

使用道具 举报

该用户从未签到

新浪微博达人勋

发表于 26-4-2010 20:36:26 | 显示全部楼层
上面的几位哥哥 说的太有水平了
回复 支持 反对

使用道具 举报
