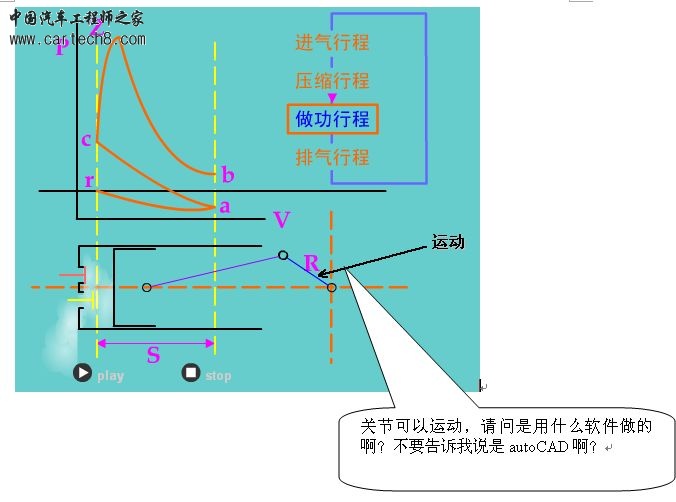

示功图动画.swf

发动机示功图用什么软件制作的？谢谢！

这种动画一般都是用Flash软件制作的。

Solidworks简单的画下机构就可以制作这个示功图

    UG里面可以吗？我用UG。

比较困难，缸内压力变化太复杂，模拟一下还凑合，要较为精准的绘出没那么容易吧，有哪位高手可精准模拟出。不妨指点指点哦！

先进行数学建模, 就是热力学第一定律, 机械能守恒方程, 质量守恒方程还有理想气体状态方程连立. 然后根据要模拟的发动机确定边界条件 容积变化方程, 燃料燃烧速率方程 燃料质量变化方程 带入第一部的出的方程组, 最后找一个数学运算软件 计算出压力体积图 比如matlabsimulink 根据压力体积图就可以得到视功图

可以参看 林俊杰编写的 内燃机计算学

这个说的是通过理论计算得出. 还可以通过实验测量得出, 传感器采集数据, 数据转换卡把信号传到电脑, 用LabVIEW编程后可以进行画图作业
