CANOE 入门使用教程【一】------新建工程w11.jpg

今天分享的内容是CANOE使用入门，新建工程，希望能对你有所帮助

前言

在做车载产品的时候，经常会用到CANOE，尤其是诊断。本文介绍CANOE的基本使用，用的CANOE软件是12.0.75-64bit版本，硬件是CAN1610
一、CANOE简介

CANoe是德国Vetor公司推出的一款用于总线开发的设备，全称为CAN open environment。主要是用于CAN总线的开发、仿真、测试和分析。随着总线技术的发展，CANoe不仅限于CAN类型的总线开发，还包含LIN、FlexRay、MOST和以太网等开发，当然这些得看你使用的硬件型号，有些硬件是只支持CAN总线的。
二、新建CANOE工程步骤

1. 新建CANOE工程

先安装好CANOE软件，并安装对应的硬件驱动即可使用

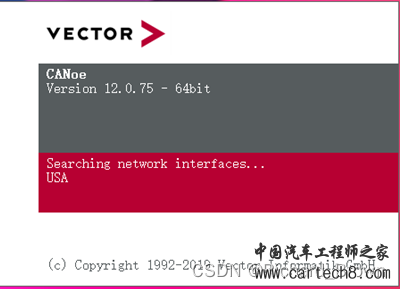

打开CANOE软件，启动界面如下，可看到你当前使用的CANOE软件版本

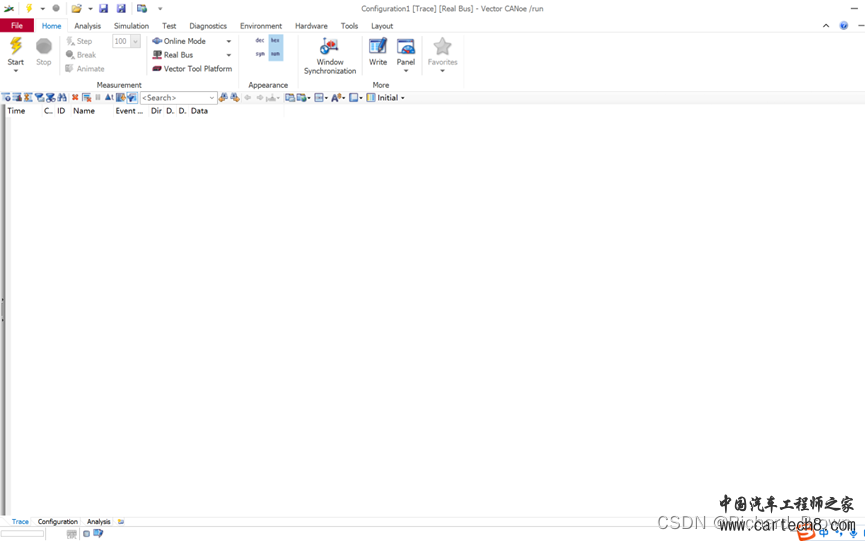

打开软件后的界面

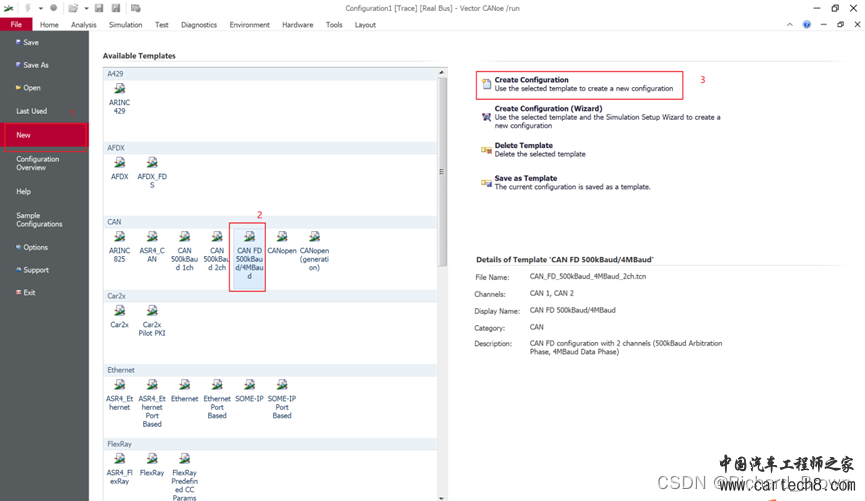

新建工程，点击File ------>  New ------>  CAN FD（选择你使用的总线类型），点击Create Configuration即可

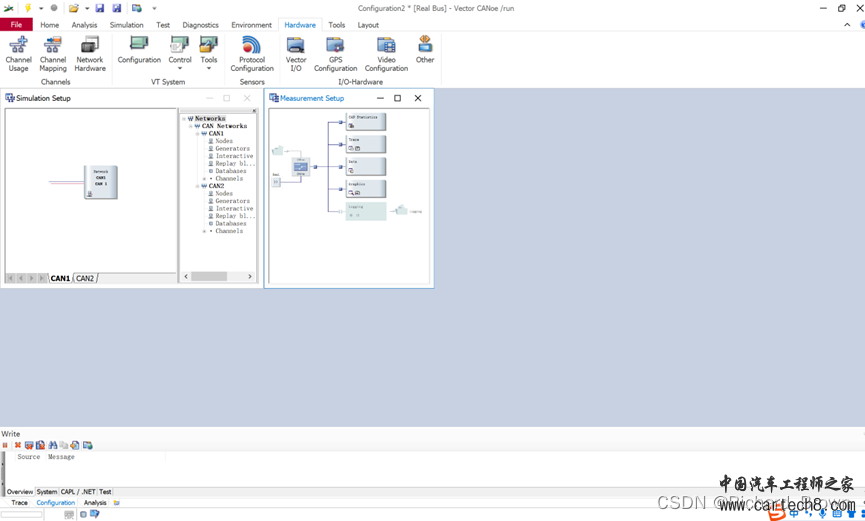

创建工程配置后：


2. 配置通道数目

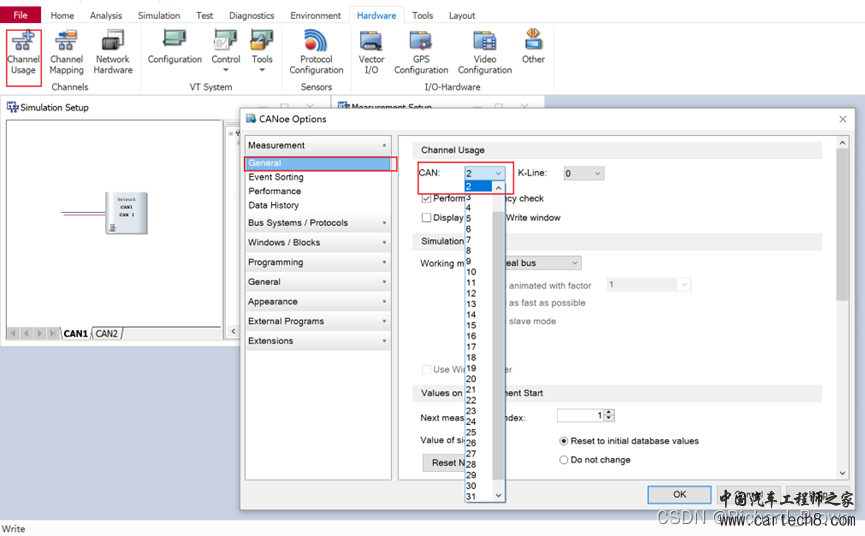

创建工程后，可以在主菜单栏点击 Hardware ------>  Channel Usage进一步配置总线的通道数目，可在下拉框根据自己需要选择对应的通道数目即可。


3. 通道映射

3.1 通过Channel Mapping映射

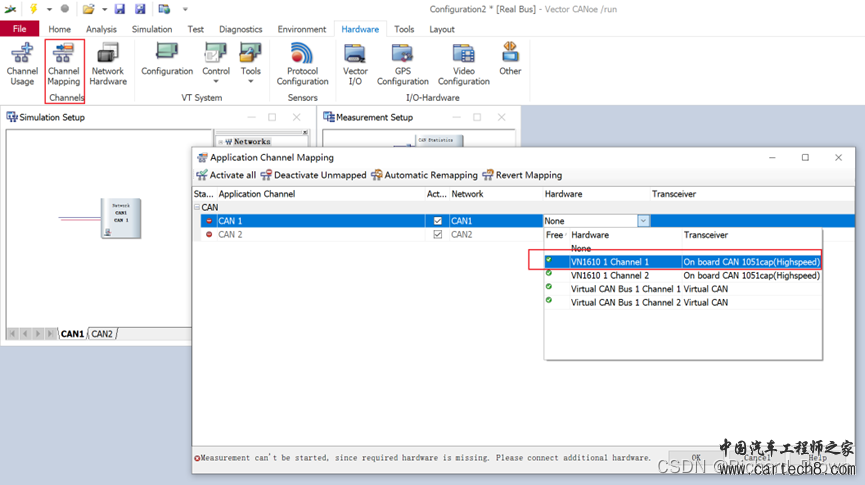

通过Hardware  ------> Channel Mapping Channels来设置，选择CAN1、CAN2映射的硬件通道


3.2 通过Network Hardware映射

分别对CAN1、CAN2进行配置，选择Driver

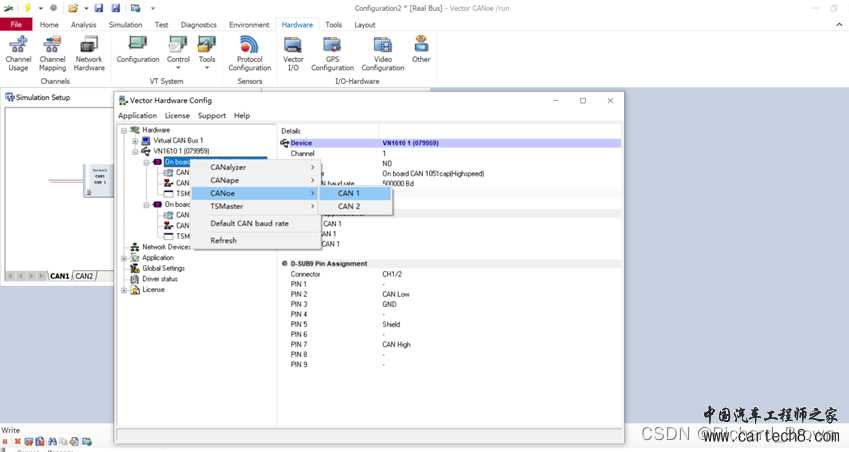

进入到Hardware Config后，选择你使用CANOE硬件型号，分别配置硬件通道

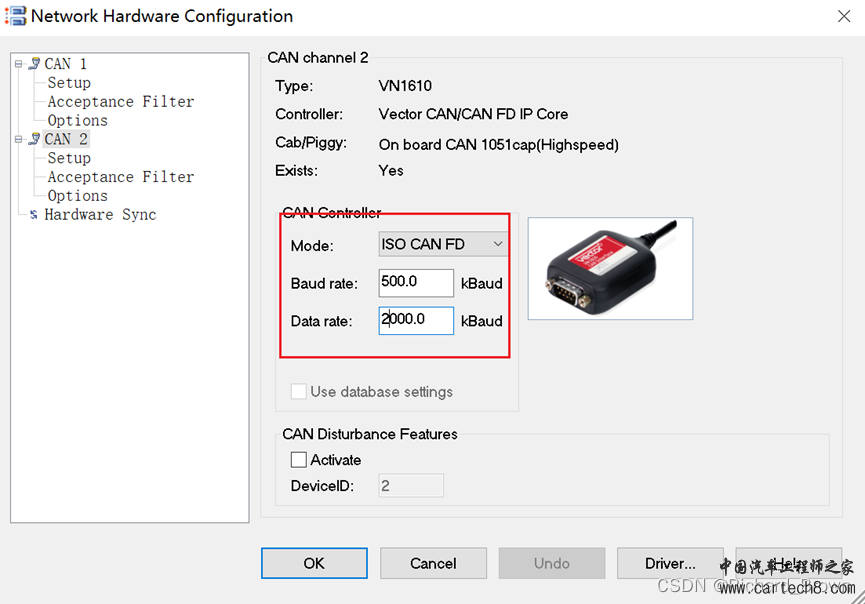

4. 设置波特率

这里的波特率设置一定要和你代码中设置的波特率保持一致才行。当然mode也要一致才行，你别代码中是CAN FD类型，这里选个CAN，这样是接收不到报文的，CAN FD能兼容CAN，但CAN不兼容CAN FD。

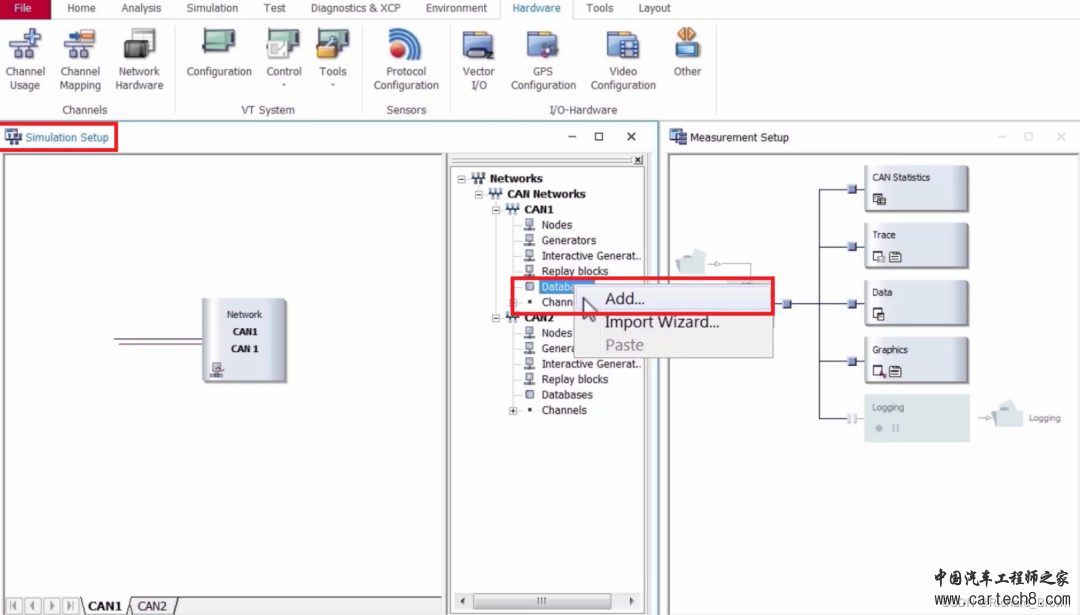

5. 添加DBC(Data Base CAN)

DBC是Database Can的缩写，表示是CAN的数据库文件，在这个文件中把CAN通讯的信息定义得很清楚，主要是一些message和信号，以及他们的属性。

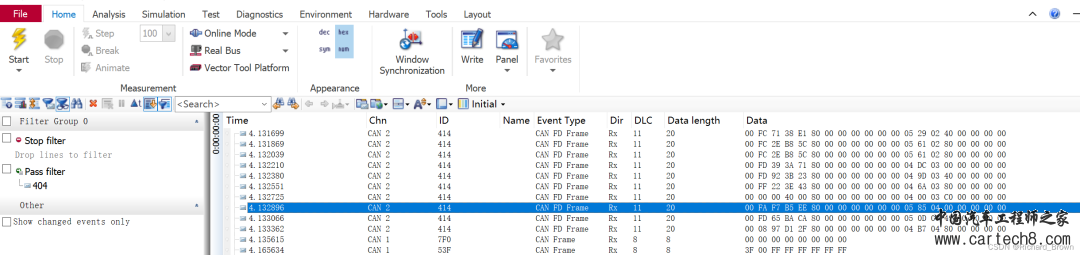

没有添加DBC，通过CANOE看到的仅仅是报文ID，帧类型，长度，和报文内容，需要自己根据对应的DBC手动去解析


添加了DBC文件后，CANOE会根据添加的DBC文件帮你解析好，这要你看报文就知道，这个报文里传内容具体是什么值了，很方便


总结

做汽车电子相关的小伙伴，对CANOE肯定不陌生，CANOE的功能也非常强大，当然费用也昂贵，一个CANOE硬件十万起，不是每个工程师都能拥有的，一般都是公司备几个，互相借着用。后面会继续更新CANOE的其他使用教程，希望能对你有一点点儿帮助。
