电子技术（六）——运算放大器

lixinfu

一、运算放大器概述


早期的运算放大器主要用于完成数学运算，例如加法、减法、积分和差分，因此称为运算放大器。这些早期器件用于真空管制造，工作在高电压下。现在的运放是线性集成电路，使用较低的电源电压，并且可靠、便宜。

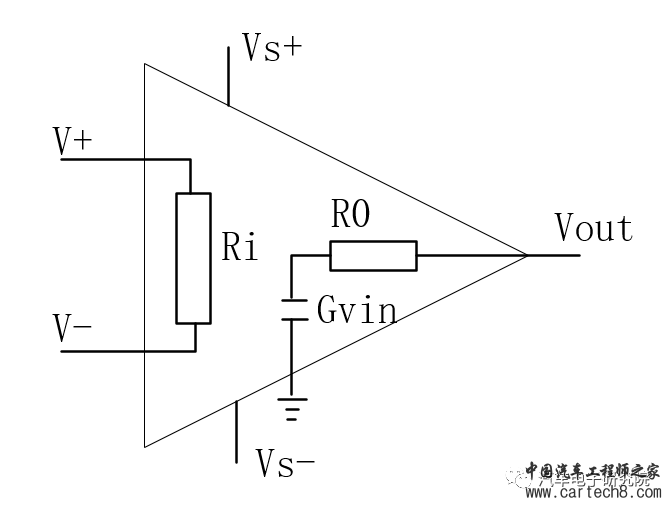

图1.运放表示

V+：非反相输入端；V-：反向输入端；Vout：输出端；Vs+：正电源端；Vs-：负电源端；Ri：输入电阻；Rout：输出电阻；Gvin：受控电流源。

理想运放：

无穷大的开环增益（Ad=无穷）

无限大的输入阻抗，虚短、虚断

0输入失调电压

无限大带宽

0输出阻抗

0噪声

无限大共模抑制比

无限大电源电压抑制比

虚短：U+=U-

证明：Uout=Ad*（U+-U-）；U+-U-=Uout/Ad=0；

虚断：Iin=0；

二、差分放大器


差分放大器是能把两个输入端电压的差值加以放大的电路。能把两个输入电压的差值加以放大的电路，也称差动放大器。这是一种零点漂移很小的直接耦合放大器，常用于直流放大。它可以是平衡的输入和输出，也可以是单端（非平衡）输入和输出，常用来实现平衡与不平衡电路的相互转换，是各种集成电路的一种基本单元。【来源360】

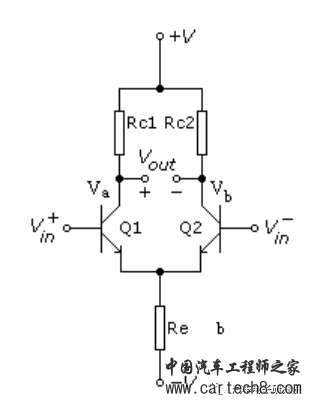

添加图片注释，不超过 140 字（可选）

如果Q1 Q2的特性很相似，则Va,Vb将同样变化。例如，Va变化+1V，Vb也变化+1V，因为输出电压VOUT=Va-Vb=0V,即Va的变化与Vb的变化相互抵消。这就是差动放大器可以作直流信号放大的原因。     若差放的两个输入为



添加图片注释，不超过 140 字（可选）

，则它的输出Vout为：



添加图片注释，不超过 140 字（可选）

其中Ad是差模增益 (differenTIal-mode gain)，Ac是共模增益 (common-mode gain)。

差分放大器的基本推导可以见《模拟电子技术基础系统方法》P227-228   6.2差分放大器。
