示功图.doc

Post 默认的X轴是Engine speed或者Time
示功图X轴是cylinder displacement volume
Y轴是instantaneous cylinder pressure

我现在可以将Y轴变为instantaneous cylinder pressure,但X轴无论如何也找不到volume啊,求达人赐教~~~

在engcylinder中有pv图输出的呀.

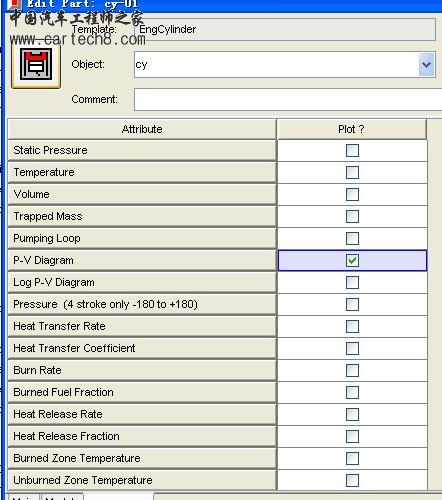

在汽缸的PLOT里选中 P-V DIAGRAM打勾模拟就行

就是按楼上大侠说的啊，这里我上传一个具体的操作步骤，见附件

那p-fai图怎么出来呢？用static pressure？

喜欢输出后自己用origin画
