盘式发动机构造及运行原理文图

一线天 · 发表于 28-12-2006 19:28:40

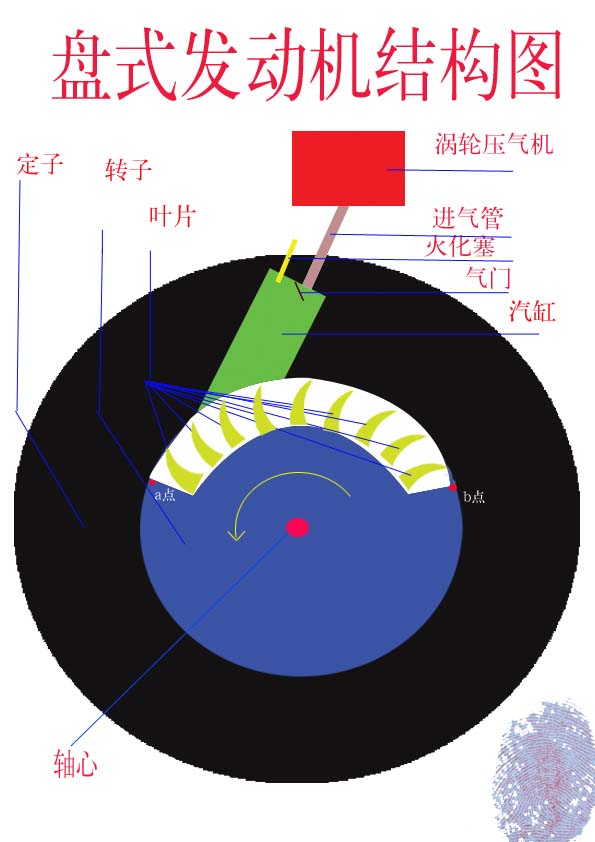

盘式发动机主结构由定子转子涡轮压气机燃烧室定子叶片进气管气门火化塞等组成见附件结构图

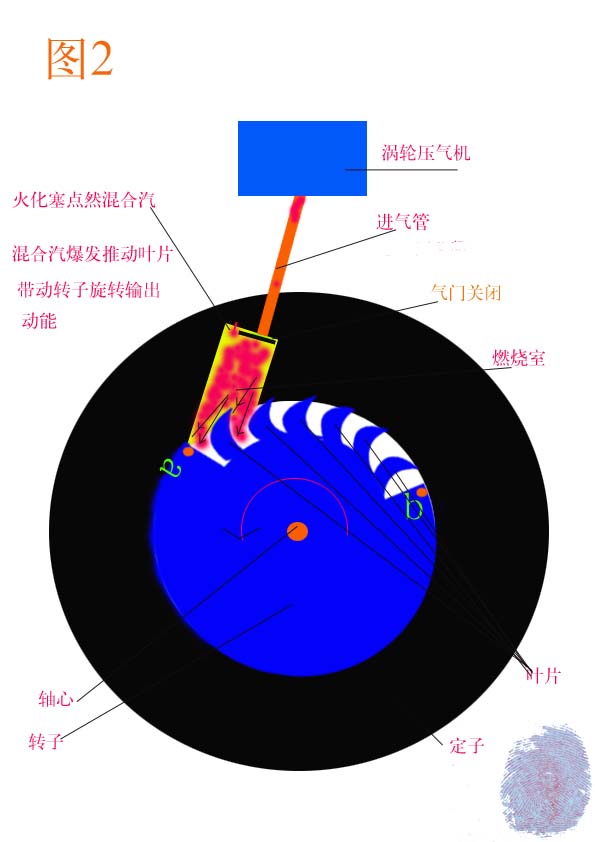

运行原理：1---当转子旋转到b点时燃烧室喷口封闭气门打开由涡轮压气机压缩的混合汽通过进气管进入燃烧室（汽缸）见附件压气过程图 2---当转子旋转到a点时气门关闭火花塞点燃烧室内的混合汽混合汽爆发高速喷出汽缸喷口冲击叶片带动转子旋转输出动能见附件做工过程图
关于涡轮压气机的说明：喷气式发动机压气机每分钟转速20万转左右空气压缩比可达20 以当今机械加工工艺涡轮压气机转速每分钟达到10万转混合汽压缩比达到7左右是可能的如此盘式发动机总体效能就将超过活塞式发动机
盘式发动机概念完全由本人创建对盘式发动及概念的潜在价值本人并不十分清楚但公开概念并不意味盘式发动机概念创建人（本人）放弃本概念所有潜在的权益
附图右下图案为盘式发动机创建人的拇指指纹
