汽车行驶系统--轮胎的结构全面图解

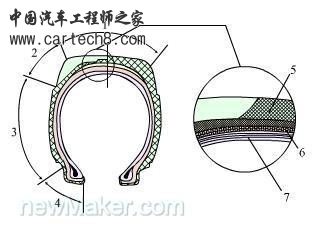

充气轮胎的构造图


1-胎冠 2-胎肩 3-胎侧 4-胎圈 5-胎面 6-缓冲层（带束层） 7-帘布层

充气轮胎一般由外胎、内胎和垫带组成，而外胎则主要由胎冠、胎肩，胎侧和胎圈等部分组成。

有内胎的充气轮胎

1-外胎 2-内胎 3-垫带

这种轮胎主要由外胎、内胎和垫带组成。内胎中充满压缩空气，外胎用来保护内胎不受损伤且具有一定弹性；垫带放在内胎下面，防止内胎与轮辋硬性接触受损伤。

无内胎的充气轮胎

1－橡胶密封层 2－自粘层 3－槽纹 4－轮辋 5－气门

这种轮胎外观上与普通轮胎相似，但胎圈外侧上有若干道同心环形槽纹，在轮胎内空气压力作用下，槽纹能使胎圈紧贴在轮辋边缘上，使之与轮辋保证良好气密性。

普通斜交轮胎


普通斜交轮胎的特点是帘布层和缓冲层各相邻层帘线交叉排列，各层帘线与胎冠中心线成350~400的交角，因而叫斜交轮胎。在帘布层与胎面之间为缓冲层。

子午线轮胎

此种轮胎的帘线与胎面中心线呈90°或接近90°角排列，帘线分布如地球的子午线，因而称为子午线轮胎。在帘布层与胎面之间为带束层。带束层内各层帘线与胎面中心线夹角为10°~20°

轮胎花纹图


轮胎花纹主要分为普通花纹、越野花纹和混合花纹。普通花纹（见图A和B）细而浅，适用于比较好的硬路面。越野花纹（见图D和E）凹部深而且粗，在软路面上与地面附着性好，越野能力强，适用于矿山、建筑工地等地面情况。混合花纹如图（C）介于普通花纹和越野花纹之间，中部为菱形、纵向锯齿形或烟斗形花纹，两边为横向越野花纹，适于城市、乡村之间的路面行驶的汽车。
