喷油器结构原理－－图文并茂

一将难求

1．喷油器的功用

·按电控单元指令将一定数量的汽油适时地喷入进气管内

2．喷油泵的类型与结构

·按喷油口结构：轴针式、孔式

·按线圈电阻值：高阻（13～16Ω）、低阻（2～3Ω）

·按用途分：MPI用、SPI用

·按燃料位置：上端供油式、侧面供油式


3．喷油过程（视频）

·喷油器相当于电磁阀
·通电时电磁线圈产生电磁力，衔铁及针阀吸起，喷油器开启，汽油经喷孔喷入进气道或进气管
·断电时电磁力消失，衔铁及针阀在复位弹簧的作用下将喷孔封闭，喷油器停止喷油。
·喷油器的通电、断电由电控单元以电脉冲控制。
·喷油量由电脉冲宽度决定。脉冲宽度=喷油持续时间=喷油量
·一般针阀升程约为0.1mm，而喷油持续时间在2~l0ms范围内

4.喷油器控制电路

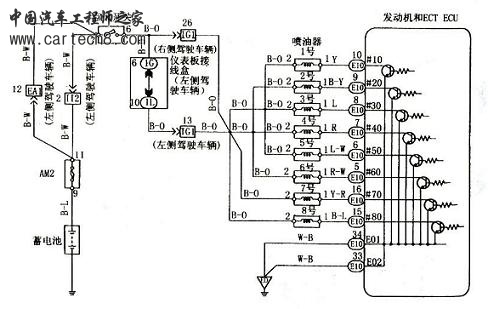

（1）顺序喷射控制电路

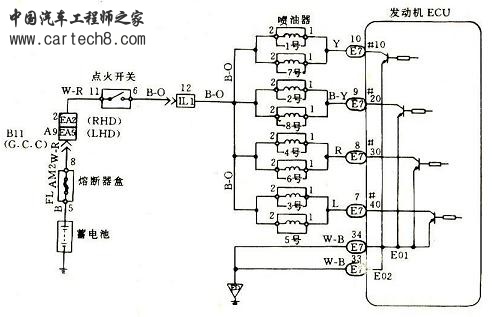

（2）分组喷射控制电路
