随着高速公路的发展和汽车性能的提高,汽车行驶速度越来越快,特别是由于汽车拥有量的迅速增加,交通越来越拥挤,使得事故更为频繁,所以汽车的安全性就变得尤为重要。汽车的安全性分为主动安全和被动安全两种,主动安全是指汽车防止发生事故的能力,主要有操纵稳定性、制动性能、平顺性等,被动安全是指在万一发生事故的情况下,汽车保护乘员的能力,目前主要有安全带、安全气垫、防撞式车身和安全气囊防护系统(Airbag RestraintSystem,以下简称安全气囊)等。由于现实的复杂性,有些事故是难以避免的,因此被动安全性也非常重要,安全气囊作为被动安全性的研究成果,由于使用方便、效果显著、造价不高,所以得到迅速发展和普及。

  为了说明安全气囊的基本原理,这里首先说明汽车发生事故时造成乘员伤亡的原因。当汽车发生碰撞事故时,汽车和障碍物之间的碰撞称为一次碰撞,一次碰撞的结果导致汽车速度急剧下降,速度从35km/h降到零的时间约150ms左右;乘员和汽车内部结构之间的碰撞称之为二次碰撞,由于惯性的作用,当汽车急剧降速时,乘员要保持原来的速度向前运动,于是就发生了乘员和方向盘、仪表板、挡风玻璃等之间的碰撞,从而造成了乘员的伤亡.汽车安全气囊的基本思想是,在发生—次碰撞后,二次碰撞前,迅速在乘员和汽车内部结构之间打开一个充满气体的袋子,使乘员扑在气袋上,避免或减缓二次碰撞,从而达到保护乘员的目的。由于乘员和气袋相碰时,因振荡造成乘员伤害,所以一般在气囊的背面开两个直径25mm左右的圆孔。这样,当乘员和气整相碰时,借助圆孔的放气可减轻振荡,放气过程同时也是一个释放能量的过程,因此可以很快地吸收乘员的动能,有助于保护乘员。

该用户从未签到

 楼主| 发表于 15-5-2008 20:34:01 | 显示全部楼层

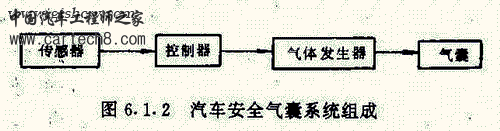

安全气囊一般由传感器(sensor)、电控单元(ECU)、气体发生器(inflator)、气囊(bag)、续流器(clockspring)等组成,通常气体发生器和气囊等做在一起构成气囊模块(airbag module)。传感器感受汽车碰撞强度,并将感受到的信号传送到控制器,控制器接收传感器的信号并进行处理,当它判断有必要打开气囊时,立即发出点火信号以触发气体发生器,气体发生器接收到点火信号后,迅速点火井产生大量气体给气囊充气。安全气囊系统的组成如图6.1.2所示。

该用户从未签到

 楼主| 发表于 15-5-2008 20:35:25 | 显示全部楼层
安全气囊最重要的指标是可靠性,如果不该点火而点火打开气囊称毒为误点火:如果应该点火而没有点火称之为漏点火,如果点火太晚则称之为迟点火,无论是误点火、漏点火、还是迟点火都是不能允许的。为了提高安全气囊系统的可靠性,防止电源线在碰撞中断线、电池遭到破坏,系统中备有储能电容或电池,以保证即使掉电也能够开气囊。为了监测传感器、电子电路、气体发生器;系统一般还有故障诊断模块、并设有信号灯于予以显示.图6.1.3是本田汽车安全气囊系统的布置图,这个系统有左右挡板传感器各一个,还有一个传感器放在含有诊断模块的控制器中,气囊有司机席(Driver Side)正面碰撞气囊和乘客席(Pssseneer Side)正面碰撞气囊,另外还有警告灯。当发生前面碰撞时,两个挡板传感器中只要有一个闭合,诊断模块就会根据送来的信号进行处理和判断,认为有必要点火后时即发出点火信号使气囊充气。

该用户从未签到

 楼主| 发表于 15-5-2008 20:41:00 | 显示全部楼层

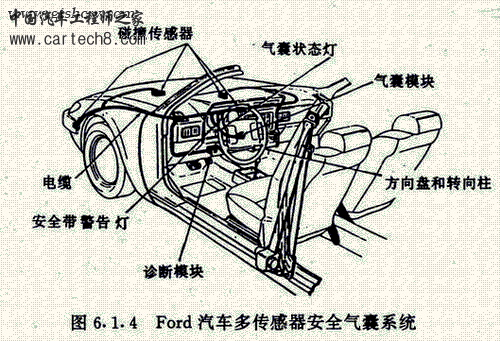

图6.1.4是Ford公司Tempo/Topaz汽车安全气囊的组成与布置图,这个系统有五个传感器,分为两组,一组是碰撞传感器,由三个机械电子传感器构成,另一组是安全传感器,由两个机械电子传感器构成,三个碰撞传感器分别放在保险杆的两侧和散热器的顶上,两个安全传感器中的一个放在散热器的顶上,另一个放在仪表板下,其电路如图6.1.5所示。

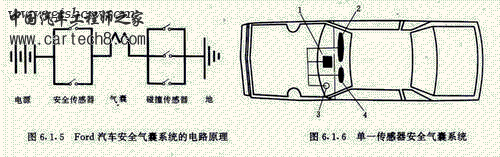

  两个安全传感器并联,三个碰撞传感器并联,然后通过安全气囊进行串联。当三个碰撞传感器中的一个和两个安全传感器中的一个闭合就让气囊点火充气。在这个系统中,控制器可以理解为传感器的连接关系。

  图6.1.6是一单传感器安全气囊系统的示意图,其中1是传感诊断模块,2是乘客侧(passengerside)气囊;3是指示灯;4是司机侧(driver side)气囊。这个系统只有一个电子式传感器,控制器和传感器都做在一起。当发生碰撞事故时,控制器对来自传感器的信号进行分析和处理,如果认为有必要点火就分别打开司机侧气囊和乘客侧气囊,否则就继续分析和判断,传感诊断模块放在仪表板的下面。
