发动机排气门座圈设计合理么

sucsy · 发表于 22-5-2008 15:06:43

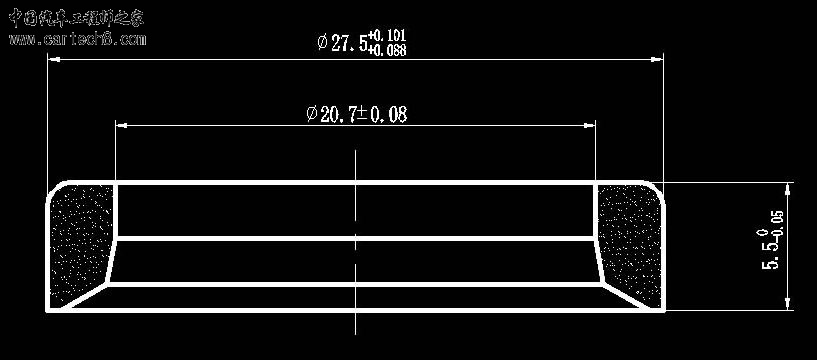

这是某气缸盖上镶嵌的排气门座圈，请问，从座圈的散热方面考虑，这样的设计合理么？

发动机制造 · 发表于 21-7-2008 09:24:35

看这个图纸，不想最终加工完毕的图纸。
排气座圈，温度比较高，考虑要足够的耐热和散热。
从图纸上看，阀座的壁厚较大，强度应该是足够的，但散热估计要差一些。
另外，从现在角度加上密封角度都是90度看，加工完毕后，会存在一个台阶阻挡排气气流，影响影响。

boneye · 发表于 28-7-2008 16:05:32

直径20.7需要这么高的尺寸精度？？此处没有与其他零件配合的要求，也没有定位要求。感觉密封面很宽，不知道具体的气门锥面是多少？

cbbmry · 发表于 8-12-2009 22:25:06

建议在增加一个角度使排气更顺畅些即140° 、90°（密封角度）、 45°和0°

ysylyl · 发表于 19-12-2009 09:52:04

友情回复：
1、从设计角度仅就图面尺寸标注而言，现图纸缺少很多尺寸；
2、气门座圈设计需考虑气门座圈本身的零件图纸和座圈压入气缸盖后的机加工图纸，这才是一个气门座圈完整的设计。
