[转贴]这回是还是老话题：增压器（带图说明）

l型发动机 · 发表于 7-7-2008 21:47:59

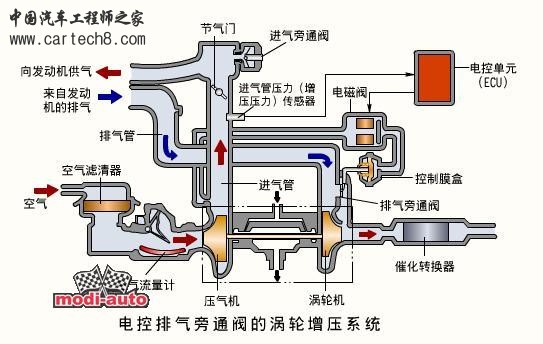

在有些发动机上，排气旁通阀的开闭由电控单元控制的电磁阀操纵。电控单元根据发动机的工况，由预存的增压压力脉谱图确定目标增压压力，并与增压压力传感器检测到的实际增压压力进行比较，然后根据其差值来改变控制电磁阀开闭的脉冲信号占空比，以此改变电磁阀的开启时间，进而改变排气旁通阀的开度，控制排气旁通量，借以精确地调节增压压力虽然排气旁通阀在涡轮增压汽车发动机上得到了广泛的应用，但是排气旁通之后，排气能量的利用率下降，致使在高速大负荷时发动机的燃油经济性变差。

l型发动机 · 发表于 7-7-2008 21:49:11

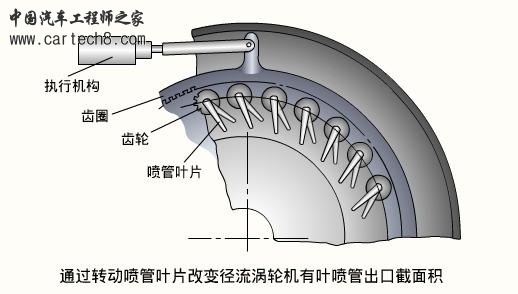

在大排量重型车用涡轮增压发动机上多采用涡轮机喷管出口截面可变的涡轮增压器，简称变截面涡轮增压器。在这种涡轮增压器中，通过改变喷管出口截面积来调节增压压力。当发动机低速运行时，缩小喷管出口截面积，使喷管出口的排气流速增大，涡轮机转速随之升高，增压压力和供气量都相应增加；当发动机高速工作时，增大喷管出口截面积，使喷管出口的排气流速减小，涡轮机的转速相对降低，这样增压器将不会超速，增压压力也不致于过高。在有叶径流式涡轮机中，可以采用转动喷管叶片的方法来改变喷管出口截面积。喷管叶片与齿轮相连，齿轮与齿圈啮合，当执行机构往复移动时，齿圈或向左或向右转动，带动与其啮合的齿轮转动，并使喷管叶片随其转动，从而使喷管出口截面积发生改变。

l型发动机 · 发表于 7-7-2008 21:50:15

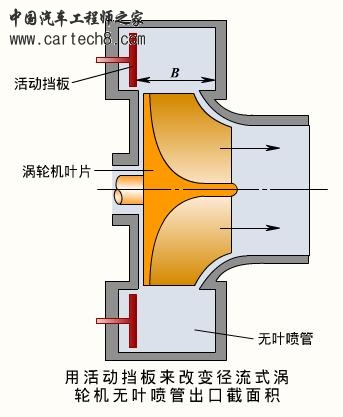

对于无叶径流式涡轮机，可以在喷管出口处安装轴向移动的挡板来调节无叶喷管出口截面积

l型发动机 · 发表于 7-7-2008 21:51:37

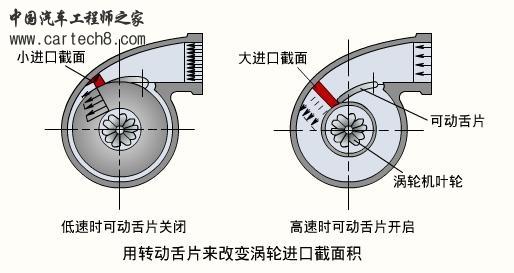

改变涡轮机进口截面积方法。在涡轮机的进口处安装一个可摆动27°角的舌片，可动舌片的转轴固定在涡轮机壳体上，可动舌片的摆动即涡轮机进口截面积的变化由电控单元根据柴油机的转速信号进行控制。

l型发动机 · 发表于 7-7-2008 21:53:25

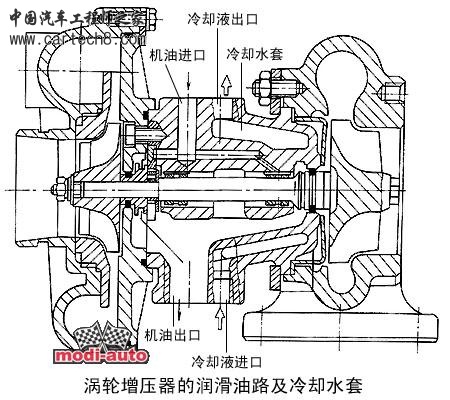

涡轮增压器的润滑及冷却

来自发动机润滑系统主油道的机油，经增压器中间体上的机油进口进入增压器，润滑和冷却增压器轴和轴承。然后，机油经中间体上的机油出口返回发动机油底壳，在增压器轴上装有油封，用来防止机油窜入压气机或涡轮机蜗壳内。如果油封损坏，将导致机油消耗量增加和排气冒蓝烟。

由于汽油机增压器的热负荷大，因此在增压器中间体的涡轮机侧设置冷却水套，并用软管与发动机的冷却系统相通。冷却液自中间体上的冷却液进口流入中间体内的冷却水套，从冷却液出口流回发动机冷却系统。冷却液在中间体的冷却水套中不断循环，使增压器轴和轴承得到冷却。

有些涡轮增压器在中间体内不设置冷却水套，只靠机油及空气对其进行冷却。当发动机在大负荷或高转速工作之后，如果立即停机，那么机油可能由于轴承温度太高而在轴承内燃烧。因此，这类涡轮增压发动机应该在停机之前，至少在怠速下运转1min。

qwert123 · 发表于 4-9-2008 16:59:54

好好好，这些图真好，一目了然，当教材正好，呵呵，多谢多谢

sailor · 发表于 17-10-2008 16:36:59

有些增压器，如果不是从事这方面的研究，估计第一次见，也是最后一次见。

jack-meng · 发表于 14-2-2009 11:46:55

太详尽，太全面了，谢谢楼主的无私和认真，辛苦了楼主。希望以后有这样的好东西还吝在上传哈

laishanzhi · 发表于 28-6-2009 22:07:34

第一次看增压器。。。。。开眼了

福达东康 · 发表于 6-8-2009 11:52:26

谢谢了楼主,第一次接触这么详实的说明和介绍,辛苦了!!!
