汽车进气系统的组成结构详解(图)

cartech8.com

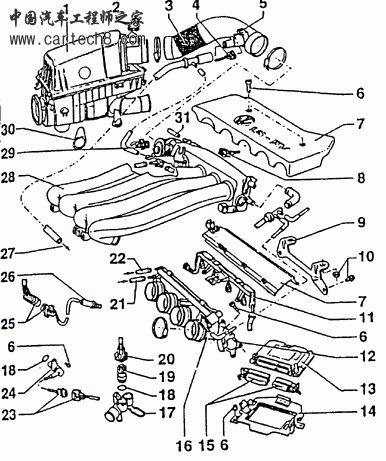

如图中数字所示零件如下：



    1、空气滤清器

    2、连接插头（5孔、用于空气流量计(G70)）

    3、进气软管

    4、连接插头（2孔、用于加热电阻(N79)）

    5、连接管/加热电阻（用于曲轴箱通风,环境温度约25℃下电阻规定值:7-12欧姆

    6、螺栓（10N·n）

    7、盖板

    8、连接插头（2孔，用于进气温度传感器）

    9、支架

    10、螺栓（25N·m）

    11、导管

    12、密封垫

    13、多点喷射系统控制单元(J220)*

    1)用于喷油装置,λ调节,活性炭罐的电磁阀,爆震调节,转速限制,点火及自诊断.

    2)安装位置:在流水槽左侧.

    3)检查电源电压.

    4)更换时要进行基本调整.

    14、固定板

    15、连接插头

    1)在关闭点火时才可拔下或插接插头

    2)拔下插头时要先松开锁止机构

    16、进气管下体

    17、固定夹

    18、O形环

    19、冷却液温度传感器(G62)*

    1)带有冷却液温度显示表(G2)

    2）标识：黄色环l

    3）拆卸之前必要时先给冷却系统卸压

    20、连接插头

    1）4孔

    2）导线1和3用于G62

    21、进油管

    1）在燃油分配器上用弹性卡箍紧固

    2）黑色,必要时为白色标记

    22、回油管（在燃油分配器上用弹性卡箍紧固）

    23、3孔插头连接

    1）兰色标识

    2）用于发动机转速传感器

    24、发动机转速传感器(G28)*

    安装位置:缸盖进气管侧

    25、4孔插头连接

    1）用于λ传感器及λ传感器加热器

    2）固定在后部发动机轴承处行驶方向右侧

    26、λ传感器(G39)*

    1）拧紧力矩：55N·m

    2）安装位置:排气管前部

    3）只在螺纹上用"G5"润滑,"G5"不允许涂到传感器本体缝隙中

    4）检查λ传感器与λ调节

    5）传感器加热器电压通过燃油泵继电器(J17)供给

    6）检查λ传感器加热器

    27、软管（通向曲轴箱）

    28、进气管上体

    29、连接插头

    8孔、用于节气门控制单元(J338)

    30、固定环

    31、通风管

    来自活性炭罐电磁阀(N8O)
