三轴五档变速器结构简图（含CAD图）

dragonpeng · 发表于 25-10-2008 11:04:05

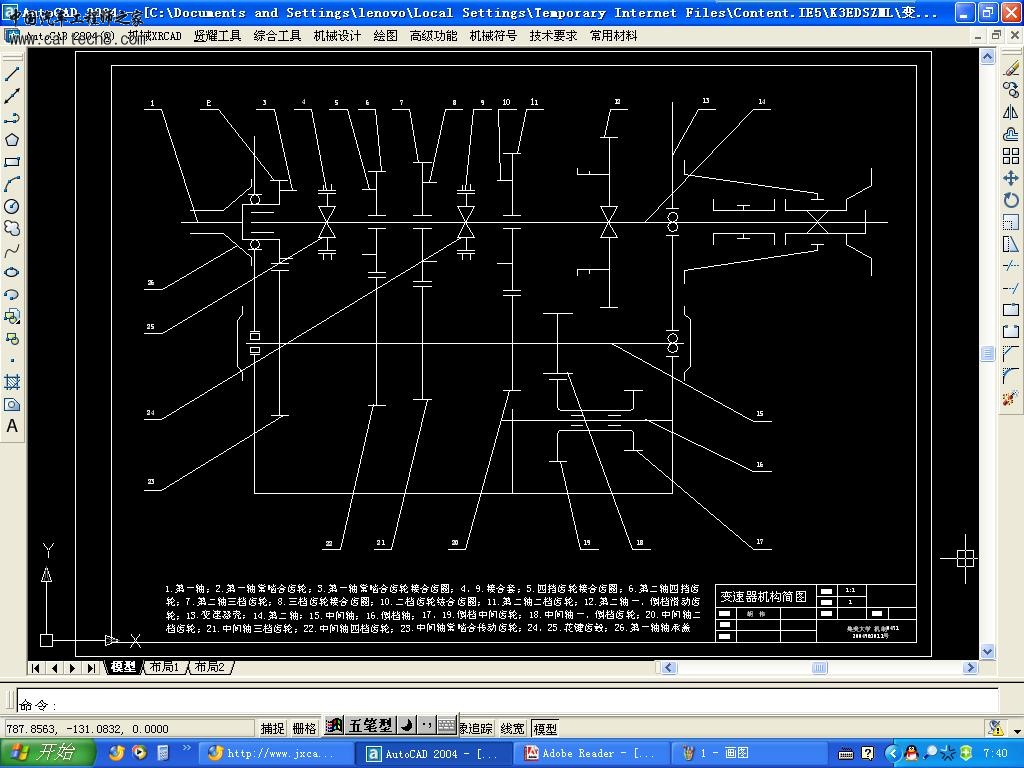

三轴五档变速器结构简图

OILPAN · 发表于 3-3-2009 18:55:42

这个应该叫方案布置图

anyhowzw · 发表于 6-5-2009 09:18:09

有没有齿轮的参数？？？

anyhowzw · 发表于 6-5-2009 09:22:04

有的话，能不能帮忙发到我的邮箱里，做毕业设计要用，谢谢！

acle · 发表于 6-5-2009 10:30:53

有实际意义的，做汇报材料、说明书、维修手册时可以用的

guojianfei2008 · 发表于 26-6-2009 15:51:32

有各档的详细传递路线吗？有的话，谢谢发一下。

秋水一刀 · 发表于 28-6-2009 21:24:02

请加上说明。另外，图片要是源的，可更改的，就更好了，这个貌似截图吧

jft · 发表于 18-8-2009 22:25:29

这个应该叫方案布置图

liangming08 · 发表于 20-8-2009 23:51:35

可以详细就好了！

yanggang198312 · 发表于 13-9-2009 14:10:56

叫变速器示意图。现在基本没有将所有同步器布置在一根轴上的，而且最右边的那个档位你是如何实现动力输出的。倒档如何实现

xutawei · 发表于 13-9-2009 15:00:40

变速器示意图。

汽车人CAD · 发表于 16-9-2009 12:04:49

有没有齿轮的参数？？？

coyote · 发表于 20-9-2009 11:16:49

原帖由 guojianfei2008 于 26-6-2009 15:51 发表
有各档的详细传递路线吗？有的话，谢谢发一下。

各档位的具体传递路线可以自己去看啊哪些齿轮是几档齿轮底下的图标不都说明了么

zenghu901061 · 发表于 9-10-2009 11:02:18

同步器的尺寸明显错误，画图的人都看不懂图

yangguang198312 · 发表于 11-10-2009 23:03:11

同步器需要重新画一下。你那样是结合不上的。

[Autocad] 三轴五档变速器结构简图（含CAD图）
