希望大侠传个霍尔传感器图,最好是原理图

gabriel

霍尔元件是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。本文简要介绍其工作原理， 产品特性及其典型应用。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
按照霍尔器件的功能可将它们分为: 霍尔线性器件 和 霍尔开关器件 。前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

一 霍尔器件的工作原理
在磁场作用下，通有电流的金属片上产生一横向电位差如图1所示：
这个电压和磁场及控制电流成正比：
VH＝K╳｜H╳IC｜
式中VH为霍尔电压，H为磁场，IC为控制电流，K为霍尔系数。
在半导体中霍尔效应比金属中显著，故一般霍尔器件是采用半导体材料制作的。
用霍尔器件，可以进行非接触式电流测量，众所周知，当电流通过一根长的直导线时，在导线周围产生磁场，磁场的大小与流过导线的电流成正比，这一磁场可以通过软磁材料来聚集，然后用霍尔器件进行检测，由于磁场与霍尔器件的输出有良好的线性关系，因此可利用霍尔器件测得的讯号大小，直接反应出电流的大小，即： I∞B∞VH
其中I为通过导线的电流，B为导线通电流后产生的磁场，VH为霍尔器件在磁场B中产生的霍尔电压、当选用适当比例系数时，可以表示为等式。霍尔传感器就是根据这种工作原理制成的。

二 霍尔传感器的应用
1 霍尔接近传感器和接近开关
在霍尔器件背后偏置一块永久磁体，并将它们和相应的处理电路装在一个壳体内，做成一个探头，将霍尔器件的输入引线和处理电路的输出引线用电缆连接起来，构成如图1所示的接近传感器。它们的功能框见图19。(a)为霍尔线性接近传感器，(b)为霍尔接近开关。

图1 霍尔接近传感器的外形图

a)霍尔线性接近传感器

(b)霍尔接近开关
图2 霍尔接近传感器的功能框图
霍尔线性接近传感器主要用于黑色金属的自控计数，黑色金属的厚度检测、距离检测、齿轮数齿、转速检测、测速调速、缺口传感、张力检测、棉条均匀检测、电磁量检测、角度检测等。
霍尔接近开关主要用于各种自动控制装置，完成所需的位置控制，加工尺寸控制、自动计数、各种计数、各种流程的自动衔接、液位控制、转速检测等等。3.2.7霍尔翼片开关
霍尔翼片开关就是利用遮断工作方式的一种产品，它的外形如图20所示，其内部结构及工作原理示于图21。


图3 霍尔翼片开关的外形图

2 霍尔齿轮传感器
如图4所示,新一代的霍尔齿轮转速传感器，广泛用于新一代的汽车智能发动机，作为点火定时用的速度传感器，用于ABS（汽车防抱死制动系统）作为车速传感器等。
在ABS中，速度传感器是十分重要的部件。ABS的工作原理示意图如图23所示。图中，1是车速齿轮传感器；2是压力调节器；3是控制器。在制动过程中，控制器3不断接收来自车速齿轮传感器1和车轮转速相对应的脉冲信号并进行处理，得到车辆的滑移率和减速信号，按其控制逻辑及时准确地向制动压力调节器2发出指令，调节器及时准确地作出响应，使制动气室执行充气、保持或放气指令，调节制动器的制动压力，以防止车轮抱死，达到抗侧滑、甩尾，提高制动安全及制动过程中的可驾驭性。在这个系统中，霍尔传感器作为车轮转速传感器，是制动过程中的实时速度采集器，是ABS中的关键部件之一。
在汽车的新一代智能发动机中，用霍尔齿轮传感器来检测曲轴位置和活塞在汽缸中的运动速度，以提供更准确的点火时间，其作用是别的速度传感器难以代替的，它具有如下许多新的优点。
（1）相位精度高，可满足0.4°曲轴角的要求，不需采用相位补偿。
（2）可满足0.05度曲轴角的熄火检测要求。
（3）输出为矩形波，幅度与车辆转速无关。在电子控制单元中作进一步的传感器信号调整时，会降低成本。
用齿轮传感器，除可检测转速外，还可测出角度、角速度、流量、流速、旋转方向等等。

图4 霍尔速度传感器的内部结构

1. 车轮速度传感器2.压力调节器3.电子控制器
2. 图4 ABS气制动系统的工作原理示意图
3 旋转传感器
按图5所示的各种方法设置磁体，将它们和霍尔开关电路组合起来可以构成各种旋转传感器。霍尔电路通电后，磁体每经过霍尔电路一次，便输出一个电压脉冲。

(a)径向磁极(b)轴向磁极(c)遮断式
图5 旋转传感器磁体设置
由此，可对转动物体实施转数、转速、角度、角速度等物理量的检测。在转轴上固定一个叶轮和磁体，用流体（气体、液体）去推动叶轮转动，便可构成流速、流量传感器。在车轮转轴上装上磁体，在靠近磁体的位置上装上霍尔开关电路，可制成车速表，里程表等等，这些应用的实例如图25所示。
图6的壳体内装有一个带磁体的叶轮，磁体旁装有霍尔开关电路，被测流体从管道一端通入，推动叶轮带动与之相连的磁体转动，经过霍尔器件时，电路输出脉冲电压，由脉冲的数目，可以得到流体的流速。若知管道的内径，可由流速和管径求得流量。霍尔电路由电缆35来供电和输出。

图6 霍尔流量计
由图7可见，经过简单的信号转换，便可得到数字显示的车速。
利用锁定型霍尔电路，不仅可检测转速，还可辨别旋转方向，如图27所示。
曲线1对应结构图（a）,曲线2对应结构图(b)，曲线3对应结构图(c)。

图7 霍尔车速表的框图

图8 利用霍尔开关锁定器进行方向和转速测定
4 在大电流检测中的应用
在冶金、化工、超导体的应用以及高能物理（例如可控核聚变）试验装置中都有许多超大型电流用电设备。用多霍尔探头制成的电流传感器来进行大电流的测量和控制，既可满足测量准确的要求，又不引入插入损耗，还免除了像使用罗果勘斯基线圈法中需用的昂贵的测试装置。图9示出一种用于DⅢ－D托卡马克中的霍尔电流传感器装置。采用这种霍尔电流传感器，可检测高达到300kA的电流。

图9（a）为G－10安装结构，中心为电流汇流排，(b)为电缆型多霍尔探头，(c)为霍尔电压放大电路。
(a)G?10安装结构(b)电缆型多霍尔探头(c)霍尔电压放大电路
图9 多霍尔探头大电流传感器

图10霍尔钳形数字电流表线路示意图

图11霍尔功率计原理图

(a)霍尔控制电路
(b)霍尔磁场电路
图12霍尔三相功率变送器中的霍尔乘法器

图13霍尔电度表功能框图

图14霍尔隔离放大器的功能框图
5 霍尔位移传感器
若令霍尔元件的工作电流保持不变，而使其在一个均匀梯度磁场中移动，它输出的霍尔电压VH值只由它在该磁场中的位移量Z来决定。图15示出3种产生梯度磁场的磁系统及其与霍尔器件组成的位移传感器的输出特性曲线，将它们固定在被测系统上，可构成霍尔微位移传感器。从曲线可见，结构（b）在Z<2mm时，VH与Z有良好的线性关系，且分辨力可达1μm，结构（C）的灵敏度高，但工作距离较小。

图15 几种产生梯度磁场的磁系统和几种霍尔位移传感器的静态特性
用霍尔元件测量位移的优点很多：惯性小、频响快、工作可靠、寿命长。
以微位移检测为基础，可以构成压力、应力、应变、机械振动、加速度、重量、称重等霍尔传感器。
6 霍尔压力传感器
霍尔压力传感器由弹性元件，磁系统和霍尔元件等部分组成，如图16所示。在图16中，（a）的弹性元件为膜盒，(b)为弹簧片，(c)为波纹管。磁系统最好用能构成均匀梯度磁场的复合系统，如图29中的(a)、(b)，也可采用单一磁体，如（c）。加上压力后，使磁系统和霍尔元件间产生相对位移，改变作用到霍尔元件上的磁场，从而改变它的输出电压VH。由事先校准的p～f(VH)曲线即可得到被测压力p的值。

图16 几种霍尔压力传感器的构成原理
7 霍尔加速度传感器
图17示出霍尔加速度传感器的结构原理和静态特性曲线。在盒体的O点上固定均质弹簧片S,片S的中部U处装一惯性块M，片S的末端b处固定测量位移的霍尔元件H，H的上下方装上一对永磁体，它们同极性相对安装。盒体固定在被测对象上，当它们与被测对象一起作垂直向上的加速运动时，惯性块在惯性力的作用下使霍尔元件H产生一个相对盒体的位移，产生霍尔电压VH的变化。可从VH与加速度的关系曲线上求得加速度。

图17 霍尔加速度传感器的结构及其静态特性
三 小结
目前霍尔传感器已从分立元件发展到了集成电路的阶段，正越来越受到人们的重视，应用日益广泛。

乜乜

在EFI当中是少不了有霍尔传感器的，其中一个最能体现的就是霍尔传感器(曲轴位置传感器)安装在凸轮轴位置上，用以检测曲轴转角，为ECU控制点火时刻提供信号；爆燃传感器安装在缸体上，当发生爆燃产生振动时，压力波通过缸体传到传感器，使传感器的压电陶瓷发生电压信号变化传至ECU，ECU就会根据信号将点火提前角推迟使爆燃消失；

乜乜

一、测量磁场

使用霍尔器件检测磁场的方法极为简单，将霍尔器件作成各种形式的探头，放在被测磁场中，因霍尔器件只对垂直于霍尔片的表面的磁感应强度敏感，因而必须令磁力线和器件表面垂直，通电后即可由输出电压得到被测磁场的磁感应强度。若不垂直，则应求出其垂直分量来计算被测磁场的磁感应强度值。而且，因霍尔元件的尺寸极小，可以进行多点检测，由计算机进行数据处理，可以得到场的分布状态，并可对狭缝，小孔中的磁场进行检测。

二、工作磁体的设置

用磁场作为被传感物体的运动和位置信息载体时，一般采用永久磁钢来产生工作磁场。例如，用一个5×4×2.5（mm3）的钕铁硼Ⅱ号磁钢，就可在它的磁极表面上得到约2300高斯的磁感应强度。在空气隙中，磁感应强度会随距离增加而迅速下降。为保证霍尔器件，尤其是霍尔开关器件的可靠工作，在应用中要考虑有效工作气隙的长度。在计算总有效工作气隙时，应从霍尔片表面算起。在封装好的霍尔电路中，霍尔片的深度在产品手册中会给出。

因为霍尔器件需要工作电源，在作运动或位置传感时，一般令磁体随被检测物体运动，将霍尔器件固定在工作系统的适当位置，用它去检测工作磁场，再从检测结果中提取被检信息。

工作磁体和霍尔器件间的运动方式有：（a）对移；（b）侧移；（c）旋转；（d）遮断。如图1所示，图中的TEAG即为总有效工作气隙。



图1 霍尔器件和工作磁体间的运动方式


在遮断方式中，工作磁体和霍尔器件以适当的间隙相对固定，用一软磁（例如软铁）翼片作为运动工作部件，当翼片进入间隙时，作用到霍尔器件上的磁力线被部分或全部遮断，以此来调节工作磁场。被传感的运动信息加在翼片上。这种方法的检测精度很高，在125℃的温度范围内，翼片的位置重复精度可达50μm。

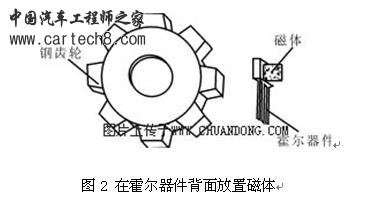

图2 在霍尔器件背面放置磁体

也可将工作磁体固定在霍尔器件背面（外壳上没打标志的一面），让被检的铁磁物体（例如钢齿轮）从它们近旁通过，检测出物体上的特殊标志（如齿、凸缘、缺口等），得出物体的运动参数。

三、与外电路的接口

霍尔开关电路的输出级一般是一个集电极开路的NPN晶体管，其使用规则和任何一种相似的NPN开关管相同。输出管截止时，输漏电流很小，一般只有几nA，可以忽略，输出电压和其电源电压相近，但电源电压最高不得超过输出管的击穿电压（即规范表中规定的极限电压）。输出管导通时，它的输出端和线路的公共端短路。因此，必须外接一个电阻器（即负载电阻器）来限制流过管子的电流，使它不超过最大允许值（一般为20mA），以免损坏输出管。输出电流较大时，管子的饱和压降也会随之增大，使用者应当特别注意，仅这个电压和你要控制的电路的截止电压（或逻辑“零”）是兼容的。

以与发光二极管的接口为例，对负载电阻器的选择作一估计。若在Io为20mA（霍尔电路输出管允许吸入的最大电流），发光二极管的正向压降VLED=1.4V，当电源电压VCC=12V时，所需的负载电阻器的阻值

         （4）

和这个阻值最接近的标准电阻为560Ω，因此，可取560Ω的电阻器作为负载电阻器。

用图3表示简化了的霍尔开关电路，图4表示与各种电路的接口：（a）与TTL电路；（b）与CMOS电路；（c）与LED；（d）与晶闸管。

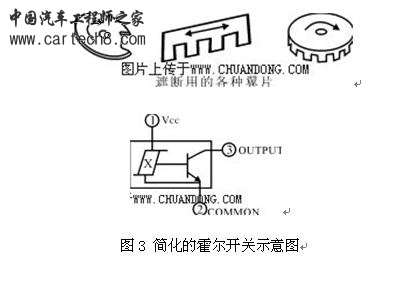

图3 简化的霍尔开关示意图

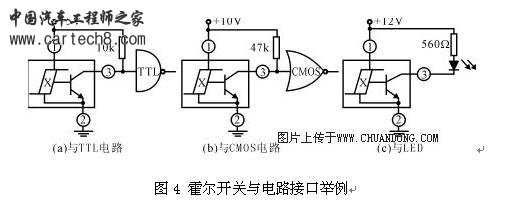

图4 霍尔开关与电路接口举例

与这些电路接口时所需的负载电阻器阻值的估算方法，和式（4）的方法相同。若受控的电路所需的电流大于20mA，可在霍尔开关电路与被控电路间接入电流放大器。霍尔器件的开关所需的电流大于20mA，可在霍尔开关电路与被电路间接入电流放大器。

霍尔器件的开关作用非常迅速，典型的上升时间和下降时间在400nS范围内，优于任何机械开关。

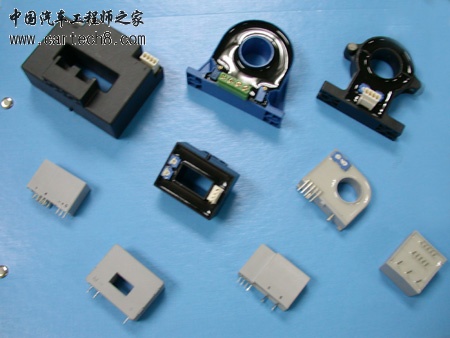

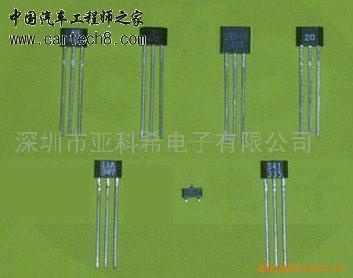

几张霍尔传感器的图片

yangyk

我所接触的车中，有许多的传感器，可惜没有详细把他们搞的很清楚，只知道些大概

wlg4321

看见实物才知道学校学的只是原理，出了学校才知道原理的重要

lhqpwangwei

在凸轮轴和曲轴传感器中使用的基本是开关型霍尔，不过 是选用单霍尔还是双霍尔是非常有讲究的

zhangweiwei123

很好的资料 对我很有用 谢谢
