奥迪A3 1.6正时皮带装配步骤及图

xuedaocheng

AUDI 车    型： A3 1.6
年    款： 1996-2001
发动机号： AEH，AKL，APF
拆卸
1.拆卸：

辅助驱动带。
辅助驱动带张紧器。

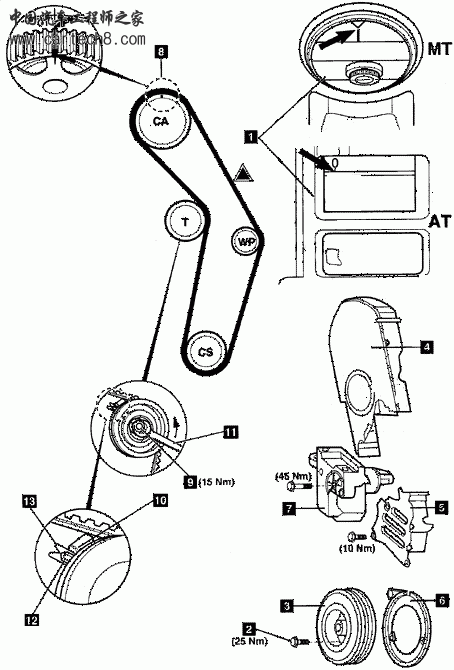

2.顺时针转动曲轴到第一缸上止点位置。确保飞轮正时标记对齐1。
3.支撑发动机。
4.拆卸：

曲轴皮带轮螺栓2。
曲轴皮带轮3。
正时皮带罩4，5与6。
动力助力转向(PAS)储液罐。不断开软管。
右侧发动机座架。
注意：为拆下发动机安装螺栓，可能需要稍微升高发动机。
5.确保凸轮轴链轮正时标记对齐8。
6.松开张紧器螺母9。把张紧器从皮带移开。
7.拆下正时皮带。
注意：如果要再次使用正时皮带，请在正时皮带上用粉笔标上正时皮带转动方向。
安装
1.确保正时标记对齐1与8。
2.按以下顺序装配正时皮带：

曲轴链轮。
水泵链轮。
张紧器链轮。
凸轮轴链轮。
3.确保链轮之间皮带的非张紧侧是紧绷的。
4.确保定位凸耳位于气缸盖10的槽内。
5.逆时针转动张紧器。使用MATRA V.159板手。
6.顺时针转动张紧器到指针低于凹槽大约10毫米。
7.逆时针转动张紧器到指针对齐凹槽。
8.拧紧张紧器螺母到15牛·米9。
9.顺时针转动曲轴两圈。确保正时标记对齐1与8。
10.在▼处对皮带施加姆指压力。确保指针与凹槽分开。
11.解除姆指压力。指针必须对齐凹槽。
12.按与拆卸时相反的顺序来安装部件。
13.拧紧曲轴皮带轮螺栓到25牛·米2。

fl8111

尊敬的提问者，关于奥迪A3车型的正时皮带装配步骤及图示，以下为简要说明：

一、拆卸旧的正时皮带及附件。务必使用专业工具，确保操作精准无误。
二、清洁相关部位，确保无油污和杂质。
三、安装新的正时皮带。按照拆卸的逆序进行安装，确保皮带张力适中，避免过紧或过松。
四、检查所有部件是否安装到位，特别是张紧轮和导向轮。启动发动机试运行，确保正时皮带工作正常。

关于详细的图解，建议查阅奥迪A3的维修手册或专业的汽车维修网站。实际更换操作需专业人员进行以确保准确与安全。

以上内容仅供参考，具体细节应根据实际情况灵活调整。
