汽车交流发电机的结构

lixinfu

汽车交流发电机的结构
一.发电机的功用
    发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（启动机除外）供电，同时给蓄电池充电汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被淘汰。目前汽车采用三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，所以，汽车交流发电机输出的是直流电。交流发电机必须配装电压调节器，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。
二 ．普通交流发电机的结构
12345．转子
．定子
．整流器
．端盖及电刷组件
．带轮及风扇

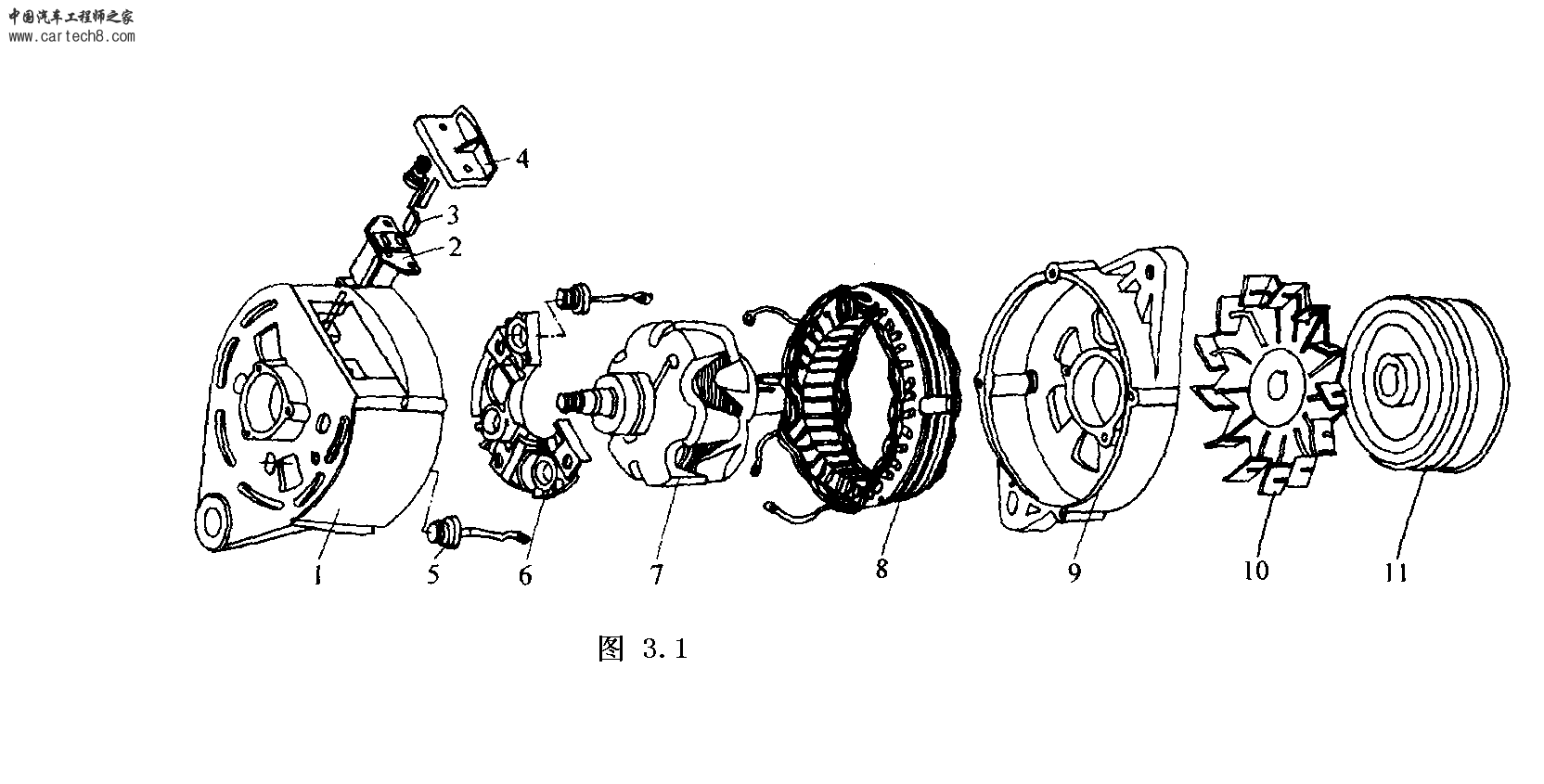

普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成图3.1为JF132型6管普通交流发电机解体图3

                   图3.1  JF132型交流发电机解体图
    1－后端盖 2－电刷架 3－电刷 4－电刷弹簧压盖5－硅二极管6－元件板 7－转子
                     8－定子 9－前端盖 10－风扇 11－带轮
1.转子

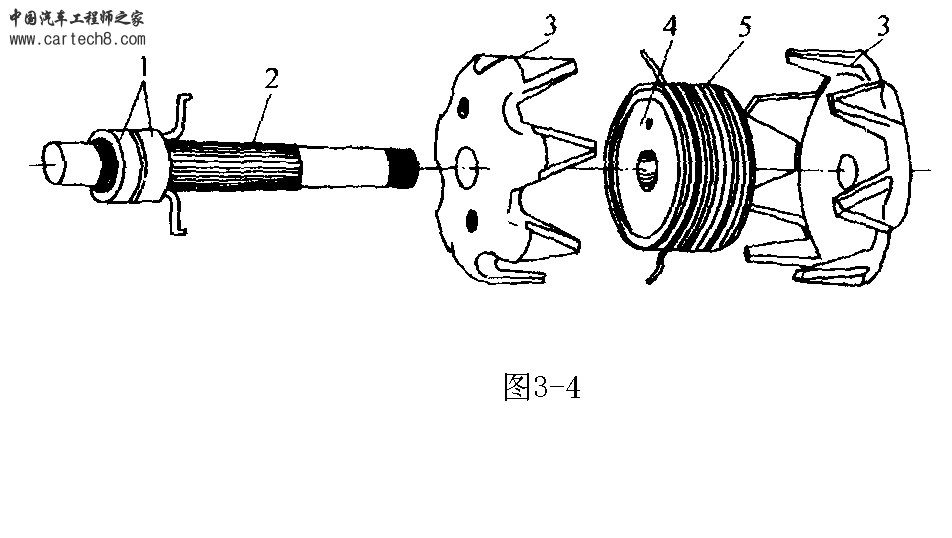

      转子的功用是产生磁场。转子由爪极、磁轭、励磁绕组、滑环、转子轴等组成，如图3.3、3.4所示

     转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由 两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给 两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对（或八对）相互交错的磁极。如图3.3所示。当转子转动时，就形成了旋转的磁场。
2．定子
    定子的功用是产生交流电。
    定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部转动时，引 起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。 定子由定子铁心和定子绕组（线圈）组成，如图3.5所示。

    定子铁心由内圈带槽、互相绝缘的硅钢片叠成。 定子绕组有三组线圈，对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，如图 3.5a 、b所示，都能产生三相交流电。
．整流器

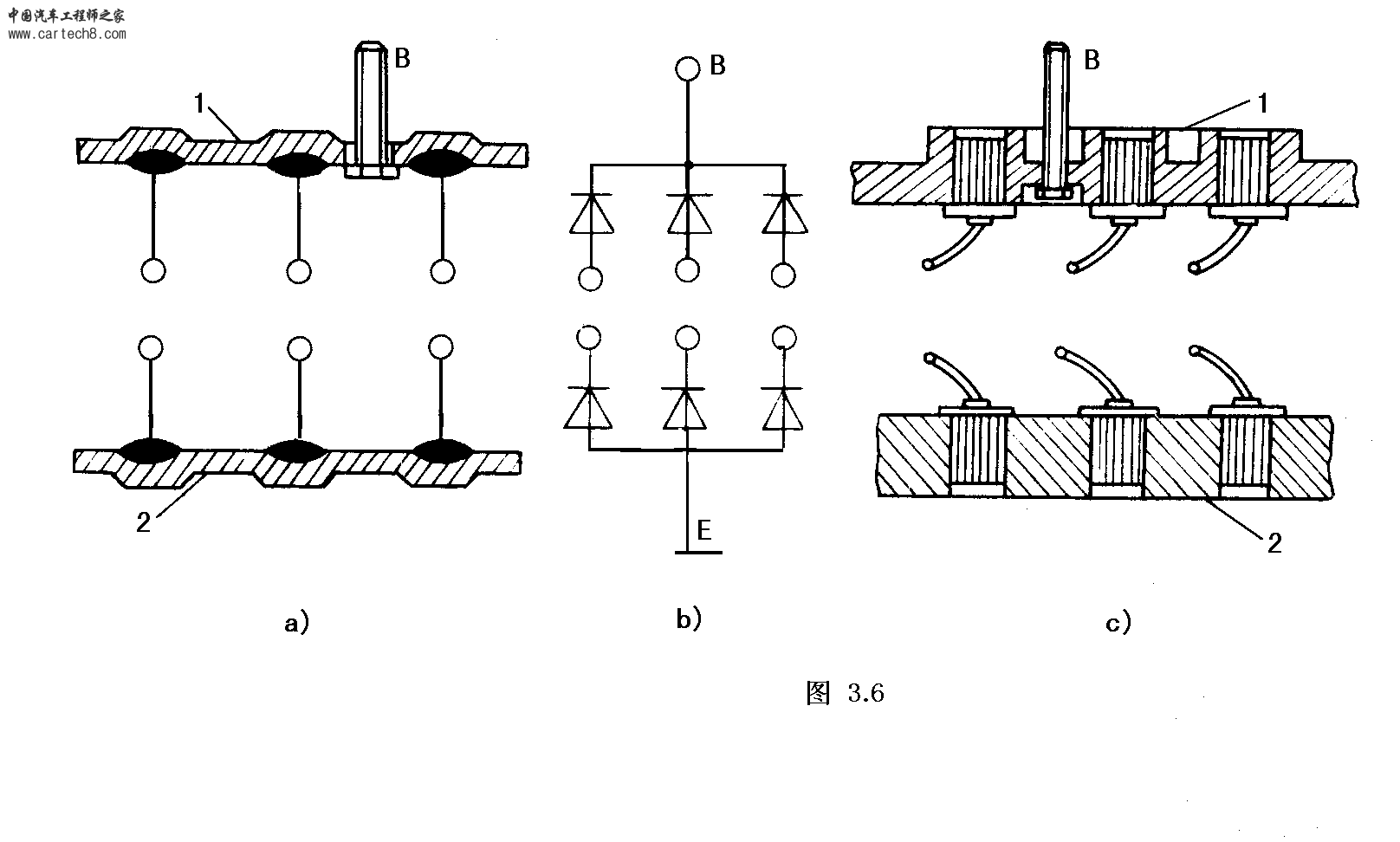

    整流器的功用是将定子绕组的三相交流电变为直流电。整流器由整流板和整流二极管组成，6管交流发电机
的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输
出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板
。6只整流二极管分为正极管和负极管两种。引出电极为正极的称为正极管，3只正极管装在同一块板上，称为正
极板；引出电极为负极的称为负极管，3只负极管安装在负极板上，也可直接安装在后盖上。
                                             如图3.6所示。


汽车用硅整流二极管是专用的，有如下特点：
（1）允许的工作电流大，如ZQ50型二极管的正向平均电流为50A，浪涌电流为600A。
（2）承受反向电压的能力高，可承受的反向重复峰值电压在270V左右，反向不重复峰值电压在300V左右。
（3）只有一根引线（引出电极）
（4）根据引出电极的不同分为正二极管和负二极管。

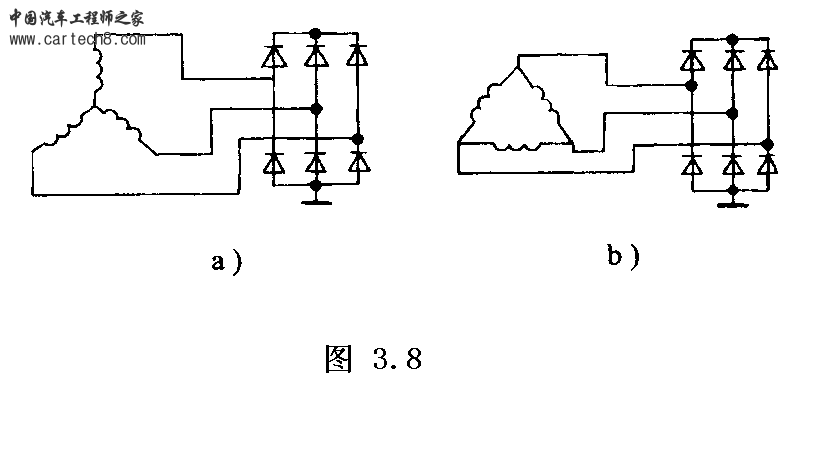

         整流器总成的形状各异，有马蹄形、半圆形和圆形等。如图3.7所示。整流器和定子绕组的连接如图3.8所示。

4．端盖及电刷组件

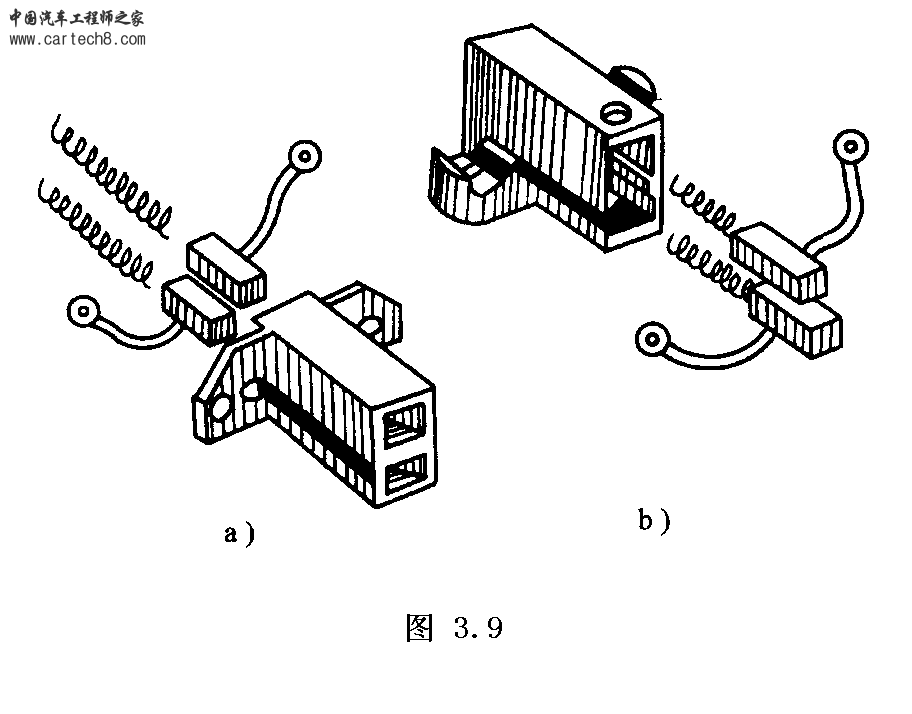

    端盖一般分两部分（前端盖和后端盖），起支撑转子、定子、整流器和电刷组件的作用。端盖一般用铝  合金铸造，一是可有效的防止漏磁，二是铝合金散热性能好。后端盖上装有电刷组件。电刷组件由电刷、电刷架和电刷弹簧组成，如图3.9所示。 电刷的作用是将电源通过滑环引入励磁绕组。两个电刷分别装在电刷架的孔内，借助弹簧压力与滑环保持接触。电刷和滑环的接触应良好，否则会因为磁场电流过小，导致发电机发电足。

5．带轮及风扇
    交流发电机的前端装有带轮和风扇，由发动机通过传动带驱动发电机的转子轴和风扇一起旋转。发电机工作时，定子绕组和励磁绕组中都会有热量产生，温度过高会烧坏导线的绝缘导致发电机不能正常工作，所以为发电机散热是必须的，为了提高散热能力，有的发电机装有两个风扇（前后各一个）。如丰田轿车的发电机。

aihuodeyu

这些东西很多地方都有,如果你想要电路图,是要那些地方的啊,调节器的啊整流桥的啊还是整机的电路图啊?

diwei1860

麻烦再把原理讲的再明白些，尤其是使用时的一些经验注意点，这对搞汽车的人来说比理论更有用。

hk313

[器件线束] 汽车交流发电机的结构

结构


汽车交流发电机的结构" w/ N# g4 {! P  M7 l3 X
一.发电机的功用
    发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（启动机除外）供电，同时给蓄电池充电汽车用发电机可分为直流发电机和交流发电机，由于交流发电机的性能在许多方面优于直流发电机，直流发电机已被淘汰。目前汽车采用三相交流发电机，内部带有二极管整流电路，将交流电整流为直流电，所以，汽车交流发电机输出的是直流电。交流发电机必须配装电压调节器，电压调节器对发电机的输出电压进行控制，使其保持基本恒定，以满足汽车用电器的需求。 . A, y, P* s7 L- K: C
二 ．普通交流发电机的结构 - `6 B+ H) O) d
12345．转子 , C6 @. x+ O) F, \, W; ~. j, ?" W
．定子
．整流器 4 Q5 c6 J3 F6 w( W5 Q: O/ a
．端盖及电刷组件
．带轮及风扇
普通交流发电机一般由转子、定子、整流器、前后端盖、风扇、带轮等组成图3.1为JF132型6管普通交流发电机解体图36 A7 h; m& \/ S
             6 B7 l3 r; f7 O; Z( X; I
                   图3.1  JF132型交流发电机解体图" J/ `) }' ^! `  ^4 Q" I5 j
    1－后端盖 2－电刷架 3－电刷 4－电刷弹簧压盖5－硅二极管6－元件板 7－转子
                     8－定子 9－前端盖 10－风扇 11－带轮+ z; j3 q! z! b: k
1.转子
      转子的功用是产生磁场。转子由爪极、磁轭、励磁绕组、滑环、转子轴等组成，如图3.3、3.4所示" Z$ |8 s! s2 v5 v" y. v

     转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由 两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给 两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对（或八对）相互交错的磁极。如图3.3所示。当转子转动时，就形成了旋转的磁场。  w# v. \# l3 J4 |. T; n1 H. ~
2．定子 . ]/ u4 u. a4 [* S* O" t( v! J
    定子的功用是产生交流电。 6 V3 K* p% t! ]; C' Z; }
    定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部转动时，引 起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。 定子由定子铁心和定子绕组（线圈）组成，如图3.5所示。. z; p) B; o7 ?" ~$ C+ d. C: |
        + l/ E) L% q. |
    定子铁心由内圈带槽、互相绝缘的硅钢片叠成。 定子绕组有三组线圈，对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，如图 3.5a 、b所示，都能产生三相交流电。" M  L; X$ x1 p3 z' d7 `- e
．整流器
    整流器的功用是将定子绕组的三相交流电变为直流电。整流器由整流板和整流二极管组成，6管交流发电机
的整流器是由6只硅整流二极管分别压装（或焊装）在相互绝缘的两块板上组成的，其中一块为正极板（带有输
出端螺栓），另一块为负极板，负极板和发电机外壳直接相连（搭铁），也可以将发电机的后盖直接作为负极板
。6只整流二极管分为正极管和负极管两种。引出电极为正极的称为正极管，3只正极管装在同一块板上，称为正5 j2 S% n* V) `1 D/ y- Z
极板；引出电极为负极的称为负极管，3只负极管安装在负极板上，也可直接安装在后盖上。
                                             如图3.6所示。


汽车用硅整流二极管是专用的，有如下特点：
（1）允许的工作电流大，如ZQ50型二极管的正向平均电流为50A，浪涌电流为600A。 . h; k; v" }& N4 G* a% e
（2）承受反向电压的能力高，可承受的反向重复峰值电压在270V左右，反向不重复峰值电压在300V左右。
（3）只有一根引线（引出电极） " r$ i+ p) N! K) R! v! u
（4）根据引出电极的不同分为正二极管和负二极管。
         整流器总成的形状各异，有马蹄形、半圆形和圆形等。如图3.7所示。整流器和定子绕组的连接如图3.8所示。

4．端盖及电刷组件
    端盖一般分两部分（前端盖和后端盖），起支撑转子、定子、整流器和电刷组件的作用。端盖一般用铝  合金铸造，一是可有效的防止漏磁，二是铝合金散热性能好。后端盖上装有电刷组件。电刷组件由电刷、电刷架和电刷弹簧组成，如图3.9所示。 电刷的作用是将电源通过滑环引入励磁绕组。两个电刷分别装在电刷架的孔内，借助弹簧压力与滑环保持接触。电刷和滑环的接触应良好，否则会因为磁场电流过小，导致发电机发电足。% A% s3 v: N+ @6 x1 v3 X

5．带轮及风扇 8 d1 K4 r: V* f- j
    交流发电机的前端装有带轮和风扇，由发动机通过传动带驱动发电机的转子轴和风扇一起旋转。发电机工作时，定子绕组和励磁绕组中都会有热量产生，温度过高会烧坏导线的绝缘导致发电机不能正常工作，所以为发电机散热是必须的，为了提高散热能力，有的发电机装有两个风扇（前后各一个）。如丰田轿车的发电机。

wrqws

no illustration for understanding

258332197

太书面了点~``我觉得实践更容易懂

tonyhxr1

B+端，信号端和LG端部太清楚，另外，售后质量分析一般拉个冷热太就可以了吗，还有其他手段用来分析么
