[器件线束] 无换向器发电机工作原理

[复制链接]


该用户从未签到

发表于 14-1-2009 20:05:11 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

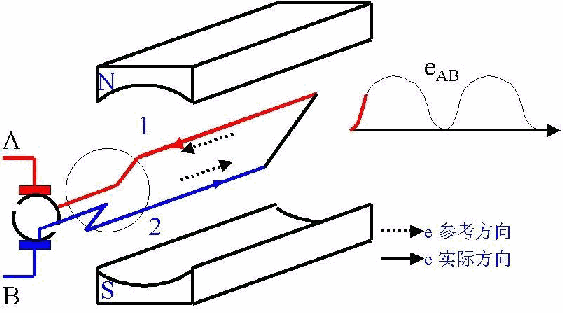

图中NS是定子主磁极,提供一个空间恒定磁场;12是转子一个线圈的两个导体边,它们分别连接两个彼此绝缘的半圆形滑环,在外动力作用下沿逆时针方向一起旋转。滑环上压紧一对固定在定子的电刷A和B。由电磁感应定律可知,导体12会感应出电势。导体1在N极下与电刷A接触,导体2在S极下与电刷B接触,感应电势eAB为正;导体1在S极下与电刷B接触,导体2在N极下与电刷A接触,感应电势eAB仍为正。电刷间输出电势eAB为直流电势。


该用户从未签到

发表于 15-1-2009 00:33:07 | 显示全部楼层
有电刷,有滑环,这不是换向器是什么呢,呵呵,这不就是普通的直流发电机的简化模型嘛。

无换向器发电机不是这样的,应该说无换向器发电机就是普通交流发电机+整流电路,发电机本体的定子是绕组线圈,转子是永磁体,发电机输出的是两相或者多相交流电,之后通过整流电路生成脉动直流电,一般无控整流电路就是二极管整流桥,受控整流电路是由可控硅构成的桥式整流电路,之后经过由电感和电容构成的滤波电路,输出的就是稳定的直流电。

目前一般的无换向器发电机整流电路都是数字控制式的,在模块输出端采集输出电压信号,获取输出电压、其变化趋势信号,使用控制算法(比如常用的PID控制)计算出可控硅的导通角,输出控制信号,控制可控硅导通时间,达到稳定输出、闭环控制的目的,这样发电机效率就比较高。其实说来这个的原理本质上和发动机上常用的可变正时气门技术差不多,都是闭环控制技术,只是电路的控制要远远比发动机这样的混合复杂系统简单而已。

评分

参与人数 1积分 +5 收起 理由
清雅轩 + 5 热心人士【论坛口号→知无不言,言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报



该用户从未签到

发表于 24-11-2009 13:34:12 | 显示全部楼层
感觉论坛里的高人实在是太多了。
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 25-11-2009 10:11:52 | 显示全部楼层
很经典的说啊啊啊
