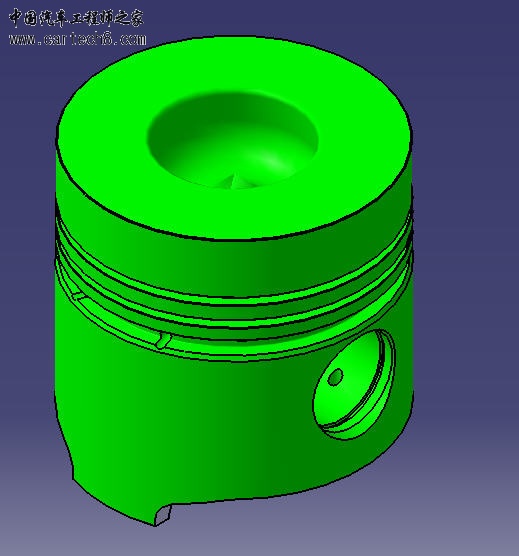

前几天画的发动机活塞照片。

cqwq22 · 发表于 24-3-2009 17:08:43

欢迎大家拍砖。

cqwq22 · 发表于 24-3-2009 17:09:36

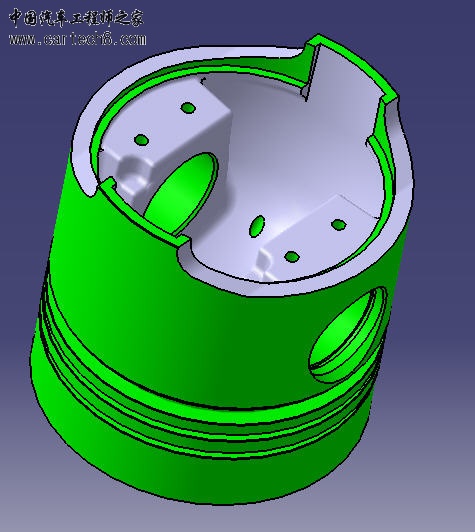

发一个内腔的图片。

frkent · 发表于 3-4-2009 18:53:46

比我画得好多了~~~~~

7feel · 发表于 6-4-2009 13:46:31

冒昧地问下用什么软件画的？

cqwq22 · 发表于 6-4-2009 22:00:23

使用CATIA软件绘画的。

xiaoyuer05 · 发表于 7-4-2009 11:24:43

原帖由 cqwq22 于 6-4-2009 22:00 发表
使用CATIA软件绘画的。

CATIA这个软件在哪里下得到呢？我有一个CATIA V5。。。装到27%就出现问题了。。。请指教！

lz3000 · 发表于 7-4-2009 14:16:42

3D挺好。
可是燃烧时形状是根据什么画的，有依据没?

cqwq22 · 发表于 10-4-2009 00:52:05

我的图主要是根据实物测绘或图纸制作的。
燃烧室形状应该要根据燃烧理论加喷油嘴，压缩比等等多方面设计，然后经过实物验证才能的到最后的结果。

heiman · 发表于 14-4-2009 11:00:06

活塞中好多重要参数是无法用3D来表达的，比如裙部形线，销孔形线等

cqwq22 · 发表于 15-4-2009 23:25:33

对的，一般来讲，活塞型线的数据都会以数据表或图的形式来表示。在3D中不单独绘制。

cqwq22 · 发表于 3-5-2009 20:31:12

我是用CATIA画的图。有什么疑问？

wangxz0377 · 发表于 31-8-2009 09:54:58

确实不错，我们都是用proe画的

zhaodch · 发表于 31-8-2009 23:13:32

用CATIA画很简单的

zjh1314 · 发表于 16-12-2009 21:12:03

我现在在做活塞连杆机构，参考参考

lamborghini640 · 发表于 17-12-2009 13:03:50

用CATIA，和用UG画，哪个比较方便啊？
