请百忙中帮忙标记一下上传附件的发动机的进水管、进气管、进油管以及回油管

wdder · 发表于 28-4-2009 14:57:35

请求帮助！！

各位老师，请百忙中帮忙标记一下上传附件的发动机的进水管、进气管、进油管以及回油管，谢谢！

luhongzhou · 发表于 28-4-2009 19:35:22

下载附件要扣积分的呀兄弟，你直接把图粘上来不行吗？

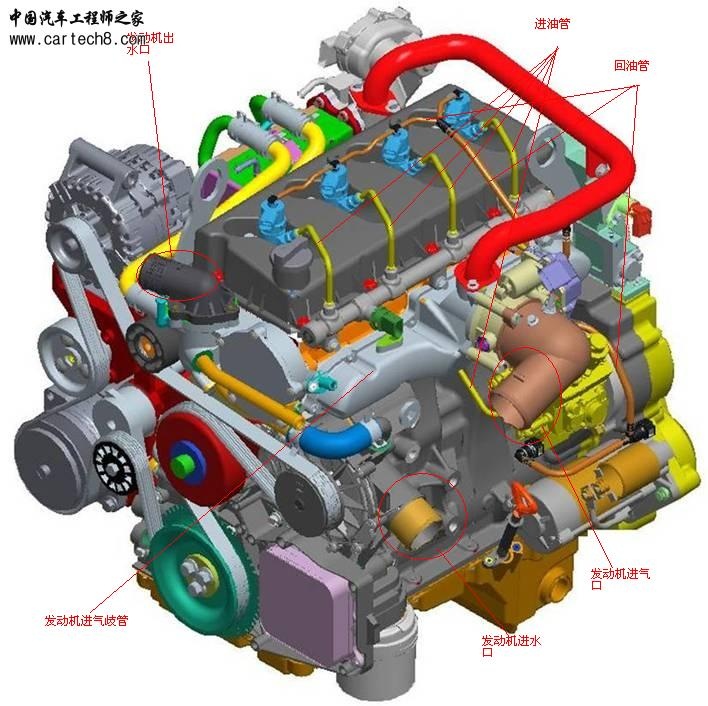

liujianjiang · 发表于 28-4-2009 23:34:32

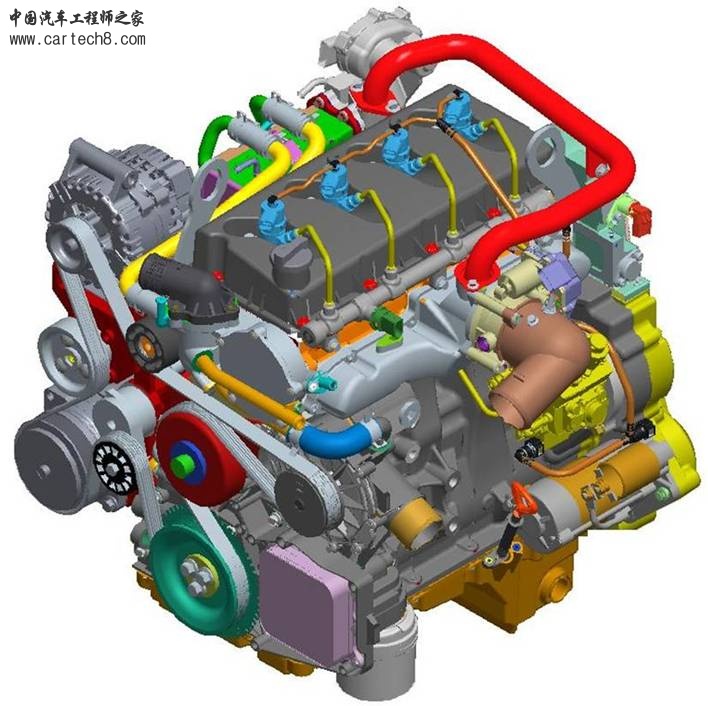

楼主的图,我帮你帖出来了

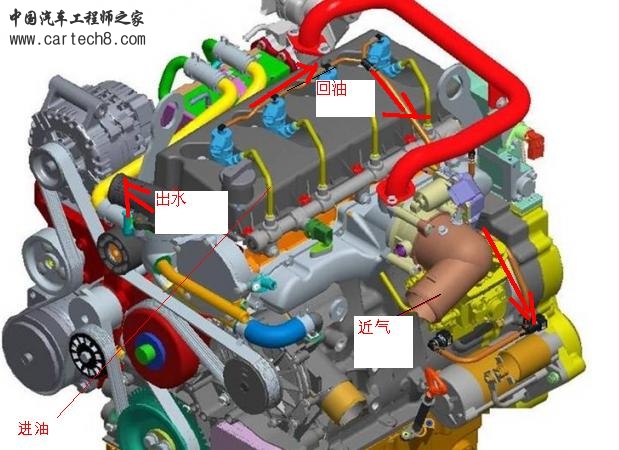

znwsj · 发表于 30-4-2009 15:31:15

这下好像可以了啊哈哈

zwfjames · 发表于 4-5-2009 15:37:05

感觉楼上的进气有点问题，我感觉那应该是排气，然后接一根红色的管子到后面，后面是涡轮增压器。如果认为红色管子是EGR的管子，我就不知道了。
但个人还是认为涡轮增压的可能大点。

胖豌豆 · 发表于 6-5-2009 18:08:00

感觉7楼标的是正确的，增压器一般都安装在排气管侧，而且排气管一般都是铸铁的，每缸对应一根，相对比较明显。

czc33 · 发表于 5-7-2009 07:50:55

如果发动机横直布置，从图中可以初步判断在整车布置中是前进气布置。

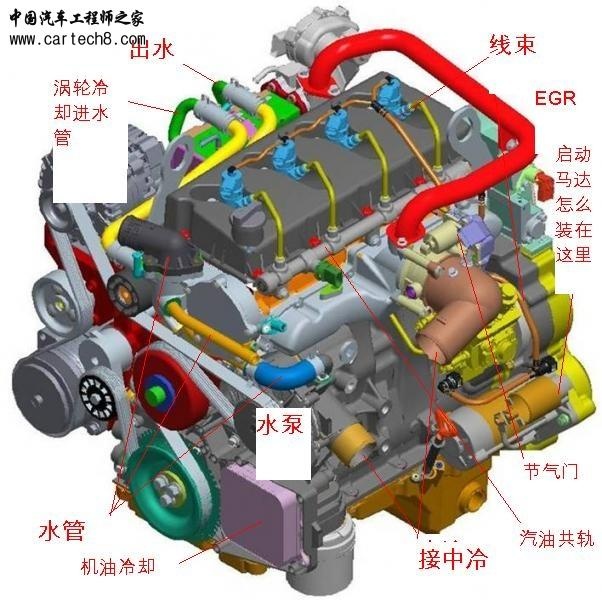

YUEWANG · 发表于 7-7-2009 16:57:39

这台发动机我估计是双增压，有些东西看不太清楚，你的图有的地方是截图，我瞎写的。最好再上几张图

cczzc · 发表于 8-7-2009 10:31:13

红色的管子是EGR，在进气歧管上有EGR控制阀，在排气侧有EGR冷却器(有进水和回水)，但是回水的位置设计的不是太合理，因为冷却了EGR后的高温水没有经过冷却水箱，而是直接被水泵打进发动机参加循环了

cczzc · 发表于 8-7-2009 10:35:52

前置进气？和汽油机可不一样啊，这是增压中冷柴油发动机，应该是达国IV排放的，因为采用了冷却EGR+高压共轨，在整车上还有后处理器。

YUEWANG · 发表于 8-7-2009 15:09:52

这台发动机我估计是双增压，有些东西看不太清楚，你的图有的地方是截图，我瞎写的。最好再上几张
