手动变速箱从操作杆到拨叉同步器机构的原理？

hongyandong

手动变速箱从操作杆到拨叉同步器机构的原理？

xiaoyao200

操纵换挡杆 通过选换档两根拉线的不同行程来实现

jsxh8881

同步器机构的原理
带动——跟速——同步——换挡到位。

ynp1981

不清楚啊有没有专业一点的来解释一下啊

baisha

讲的很不详细

刀尖舞

以换档为例：
换档手柄前后移动，带动换档拉丝软轴移动，通过换档球头带动换档要比摆动，换档要比带动换档拨头转动，拨头与拨叉配合，带动拨叉，拨叉拨动齿套，齿套带动同步器，实现挂档

vanlio

变速器的换挡执行机构可以认为的分为变速器外部换挡机构和内部换挡机构；外部机构就是换挡杆和拉线，甚至是变速器上的摇臂。
手动变速器分为选档和换挡，选档一根拉线，换挡一根拉线共两根。
选档时，换挡杆左右移动，使得拉线中的金属芯线在轴套内推推或拉动变速器选档摇臂，选档摇臂沿换挡轴线方向上下移动，同时选择不同的换挡拨叉。
换挡时，换挡杆前后移动，使得拉线中的金属芯线在轴套内推推或拉动变速器换挡摇臂，变速器摇臂沿换挡轴轴线旋转，推动已选定的拨叉，推动同步器。

qingyang110720

vanlio 发表于 1-9-2014 15:19
变速器的换挡执行机构可以认为的分为变速器外部换挡机构和内部换挡机构；外部机构就是换挡杆和拉线，甚至是 ...

接着上面，推动同步器后，同步锥环与齿轮发生摩擦，带动同步器齿圈转速逐步提升，最终实现结合齿顺利啮合，实现换挡。

1580203966

手动变速器的换挡是由变速箱决定； 换挡杆以及换挡拉索（cable）作用是传递力；形式由Push-Push， Push-pull两种。
原理由变速箱决定，就是我们通常说的tower；
Tower上面有两个杆，换挡杆和选档杆（跟换挡拉索连接）；
Tower里面有个东东叫H-gate；决定了换挡、选档的行程。

1580203966

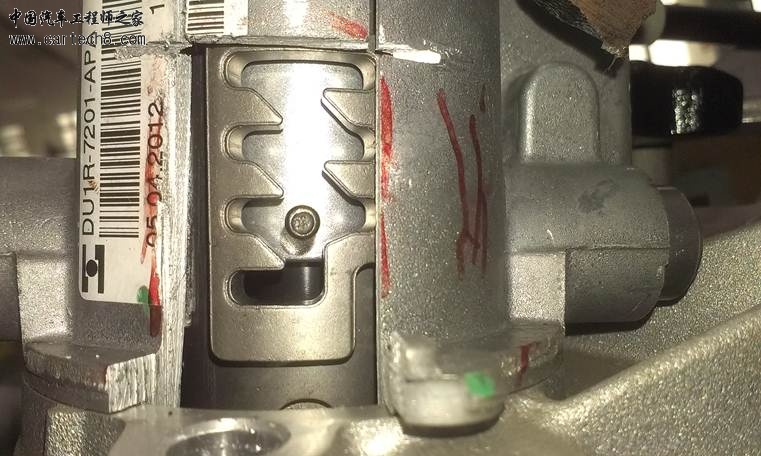

show you a picture of H-gate:

vanlio

1580203966 发表于 5-9-2014 17:53
show you a picture of H-gate:

请教王字槽为何是斜面的，而且不对称

1580203966

换挡习惯有两种：
1. 新手是先选档，再换挡，两个方向是垂直的；
2. 开多了以后，升档、退档都是斜推或者斜拉； 按照图中的斜面；
比如，从2到3；
你可以推出2档， 回到空挡位置； 然后再推进3档；
或者， 直接斜推过去，2档到3档。
