叉轴间的互锁方式讨论

ljy0107

大家能不能介绍下现在手动变速箱上叉轴间的互锁方式有哪几种？现在网上找的资料，没有几种，我先介绍下：
1.在叉口架中间才有互锁板的形式；
2.在叉轴见采用互锁销的形式，
大家能不能再介绍下其他的档位互锁方式，最好附带图片，谢谢

tian007

第一种在乘用车变速箱里面比较普遍，不过现的流行趋势是将这种结构变形到中央选换档轴上去，采用一种王字形的结构用销来实现互锁

第二种结构是种老技术，在传统的卡车变速箱上比较多见，在两个叉轴之间有定位销

wangxingong

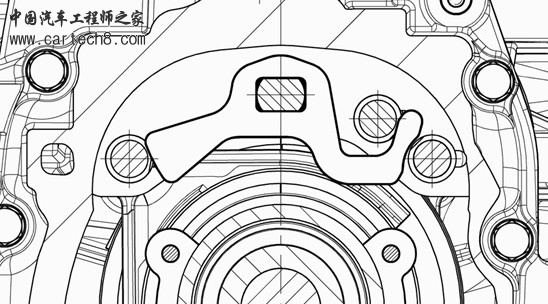

互锁版形式：

wangxingong

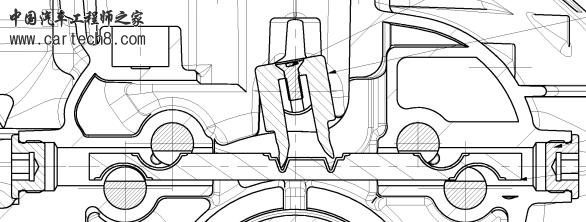

互锁条形式

陈洪刚

　　当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。
