轴瓦原理

shenji928 · 发表于 15-10-2009 11:07:58

轴瓦原理

liusu1860 · 发表于 30-1-2010 05:59:31

本帖最后由 liusu1860 于 30-1-2010 06:09 编辑

厂家彩页介绍连杆瓦的结构。这种连杆瓦用在大功率发电用柴油机上。

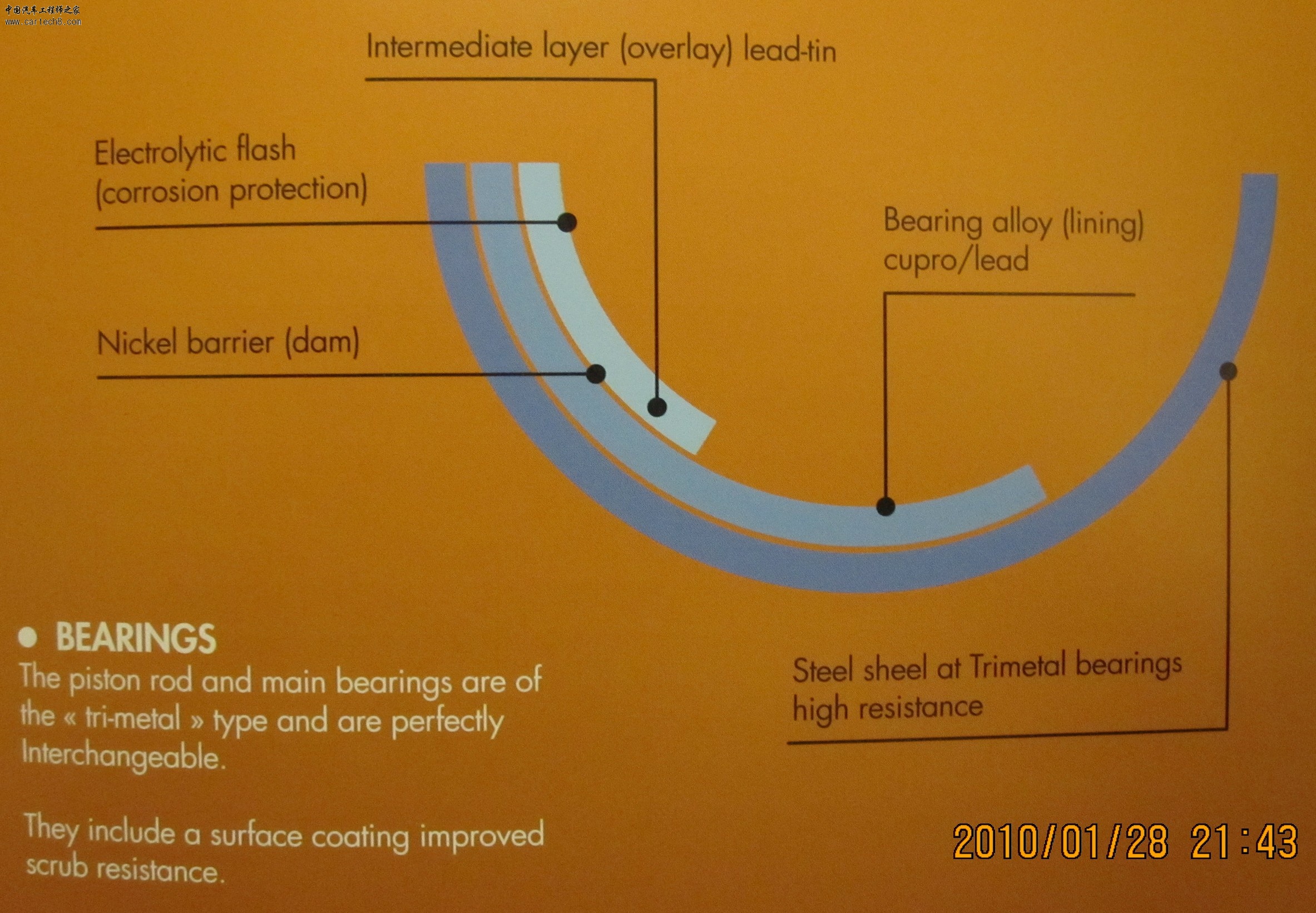

连杆瓦分层结构

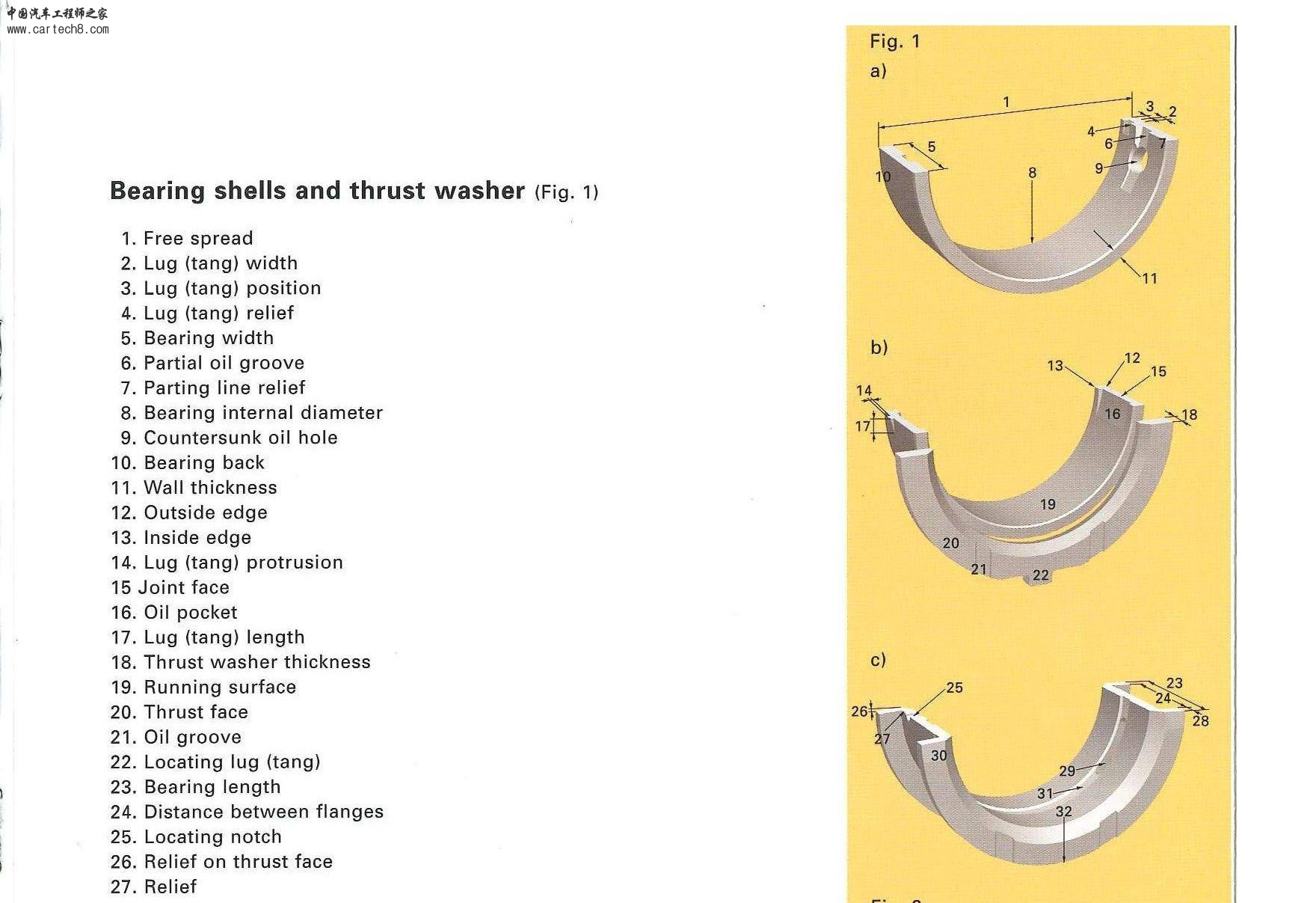

连杆瓦结构命名

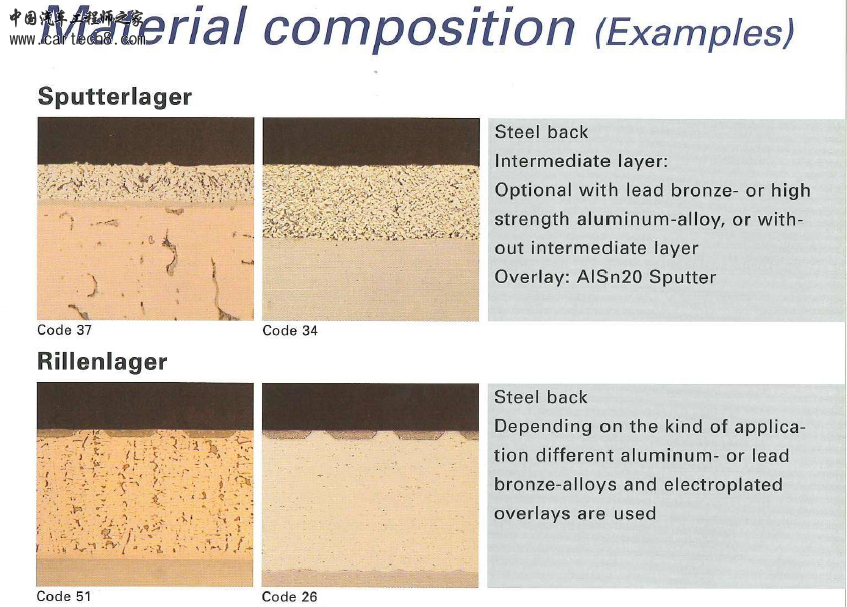

连杆瓦切片放大图1

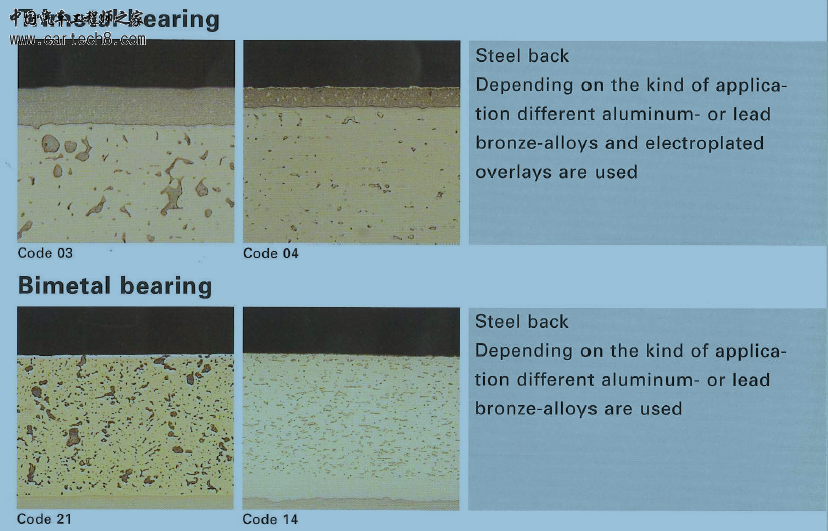

连杆瓦切片放大图2

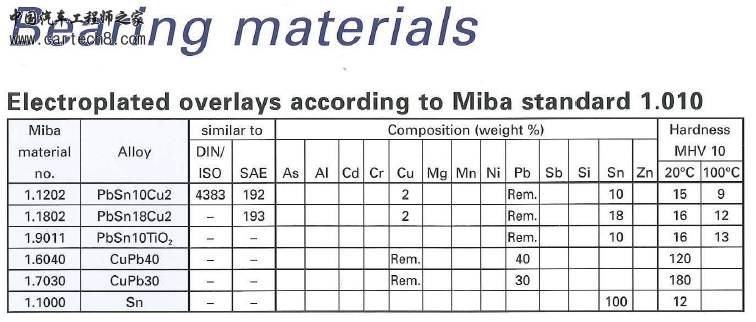

连杆瓦各层金属成份

除瓦背外，其他四层厚度可能在u级。

连杆瓦彩页.part1.rar (878.91 KB, 下载次数: 15)

连杆瓦彩页.part2.rar (878.91 KB, 下载次数: 13)

连杆瓦彩页.part3.rar (533.38 KB, 下载次数: 14)

liusu1860 · 发表于 30-1-2010 06:35:21

楼主的附件不能下载，自己顶。

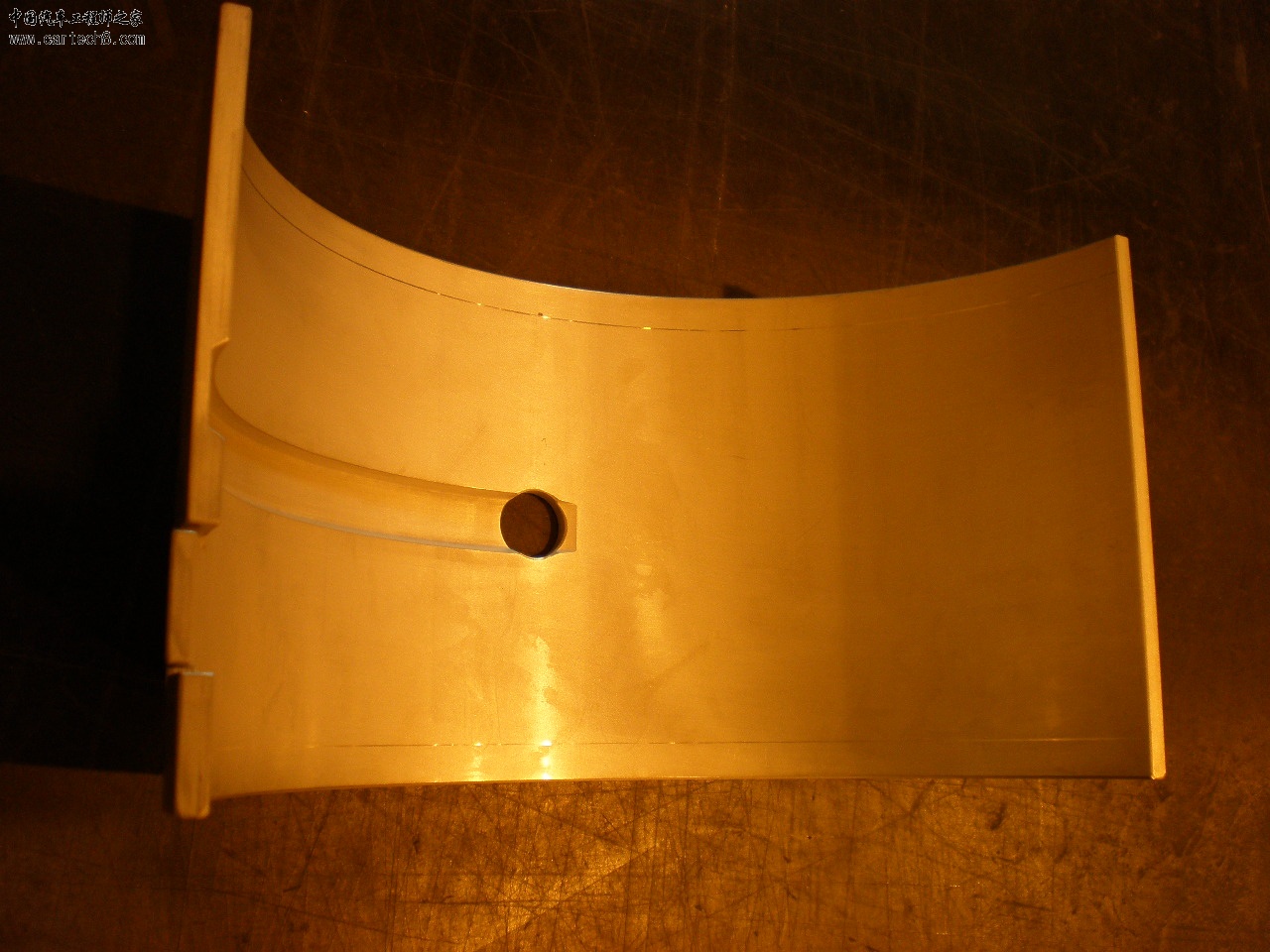

连杆瓦实物1

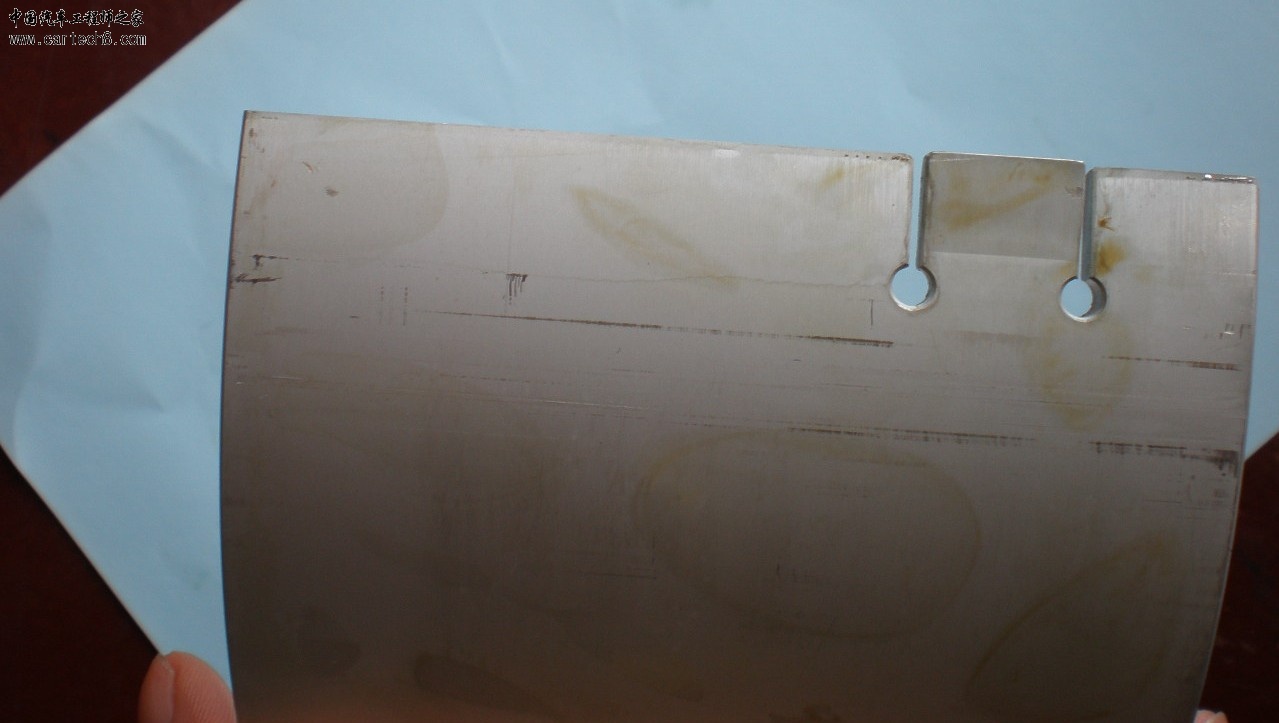

连杆瓦实物2

图一中瓦面两侧和主油道平行的划痕是测量瓦厚是产生的，这项工作在出厂前做；连杆瓦同时要在工装上测量施压后的变形量，于是形成了图二的划痕。
具体操作过程还请专业人士解答。

shenji928 · 发表于 22-2-2010 14:29:36

很好的东西我顶

lewei · 发表于 18-3-2010 00:25:42

中国汽车工程师之家

rivulet · 发表于 26-5-2010 22:21:23

下来学习
thx

wb521125 · 发表于 26-5-2010 22:38:02

好不错的，顶一下

sz1983 · 发表于 28-5-2010 08:41:12

看了，不错

duhonefa · 发表于 8-6-2010 21:35:05

值得学习学习

bailiwei · 发表于 16-6-2010 17:29:27

好东西，很少有人能注意到的细节

eagle9525 · 发表于 17-6-2010 14:16:24

路过，看看

wearred · 发表于 20-6-2010 16:59:38

jhjfhjdfgsdf

wearred · 发表于 20-6-2010 17:05:39

gnbcvbdfgdfg

challen2005 · 发表于 15-2-2011 16:09:24

好资料。多谢楼主共享

qjfdg · 发表于 17-2-2011 11:08:19

顶啊 ··楼主万岁啊··
