汽车变速箱结构图?

四不放过 · 发表于 25-10-2009 10:28:39

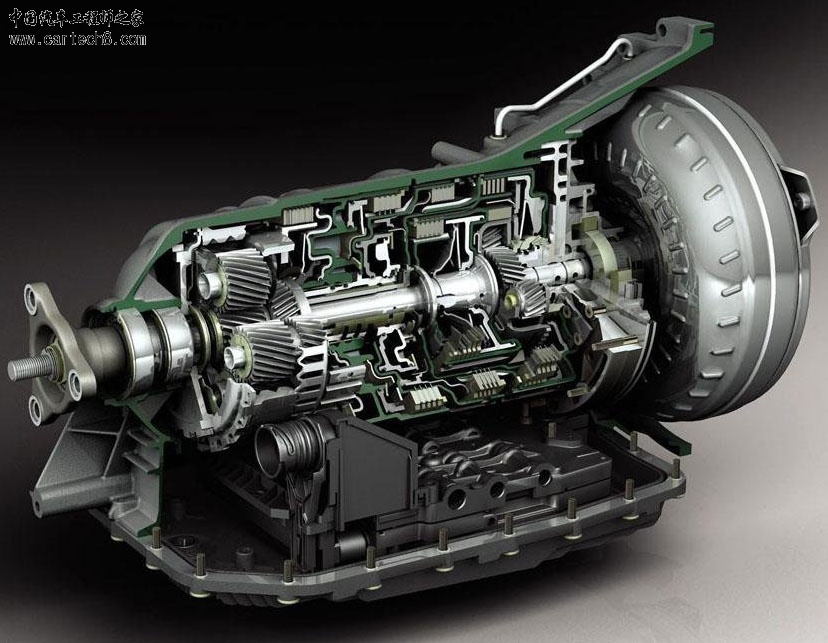

初来乍到，先发个变速箱结构图，抛砖引玉，希望此贴为变速箱结构图的集中贴，方便查看，不用浪费积分下载。

mulitgraph · 发表于 25-10-2009 15:24:21

楼主，最好能标明这是哪种自变箱，哪厂家的哪种车型装备了该变速箱，这样能方便他人观赏啊，对吧？

mulitgraph · 发表于 26-10-2009 11:13:08

why i cann't set eyes on the content? is my right no enough?

suzhouly · 发表于 26-10-2009 13:20:28

像是PASSATB5车上使用的5速手自一体变速器

LWH016 · 发表于 28-1-2010 17:43:01

看不见图，
图上也不能右键刷新，
文字也不能选择复制...........
网站很有特点呢～

slong · 发表于 14-5-2010 20:48:46

自动变速器机械部分主要由行星齿轮、行星架，太阳轮，齿圈组成。
自动变速器电子执行元件主要由超速档直接离合器（C0）、超速档制动器（B0）、超速档单向离合器（F0）、前进位离合器（C1）、直接档离合器（C2）、2档强制制动器（B1）、2档制动器（B2)、倒档制动器（B3）、1号单向离合器（F1）、2号单向离合器（F2）等组成。各个功用如下：
C0:连接超速太阳轮与行星架
C1:连接前排齿圈
C2：连接前后太阳轮
B0:制动超速太阳轮
B1：制动C1离合器
B2：限制前后太阳轮
B3：制动后排行星架
F0：限制行星架
F1：限制太阳轮
F2：限制后排行星架
