图解发动机

  [复制链接]

时过境迁

该用户从未签到
发表于 9-3-2010 10:13:01 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师

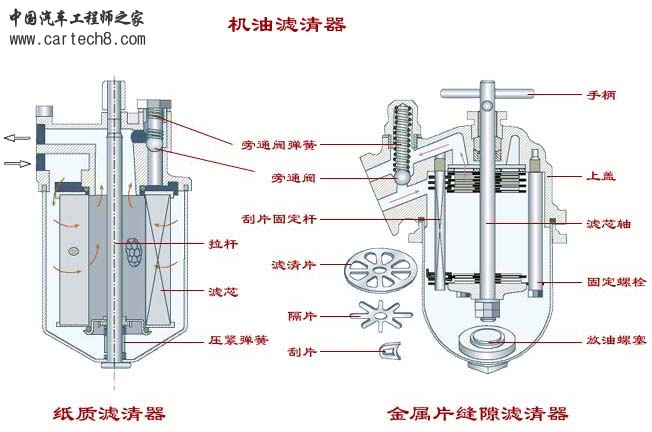

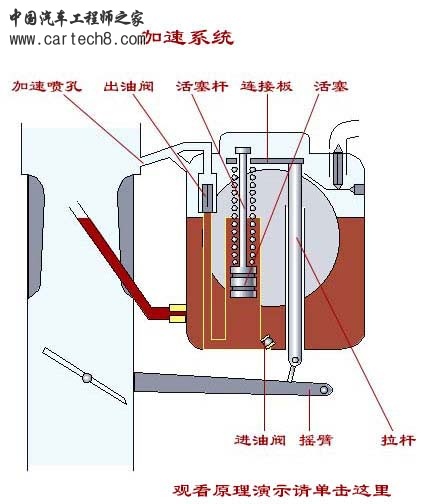

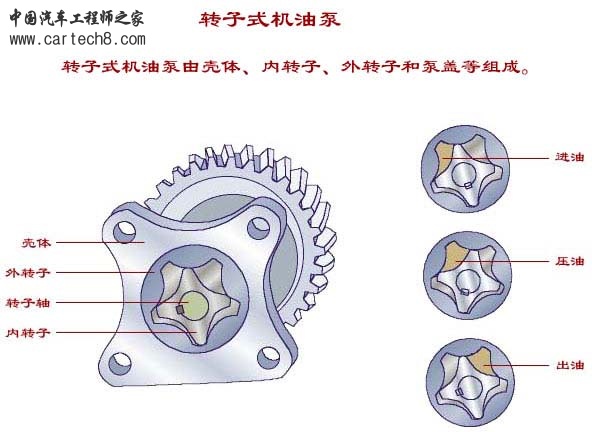

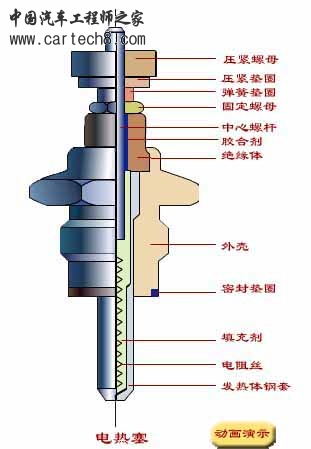

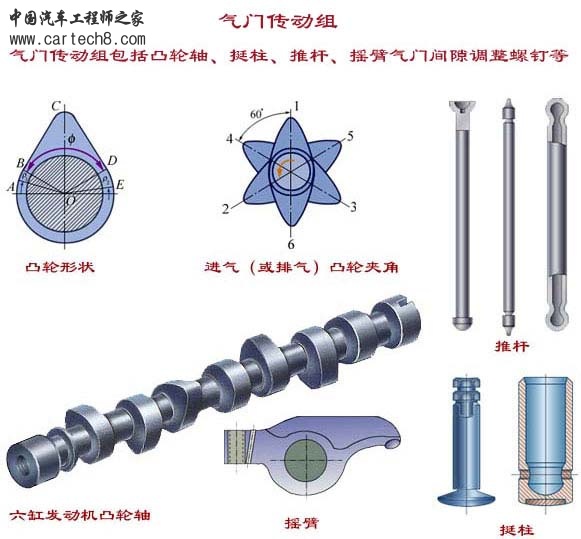

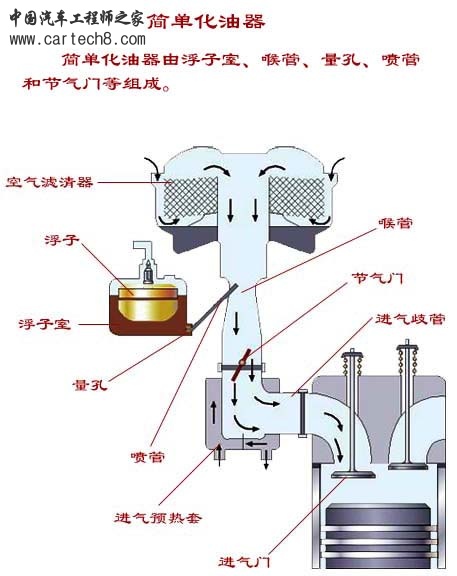

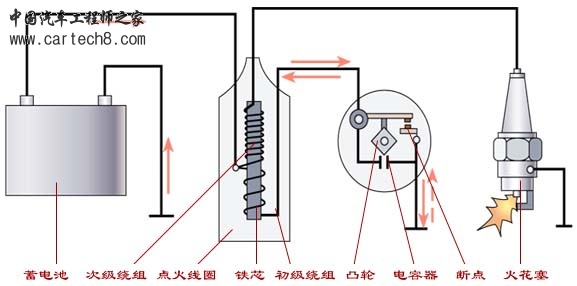

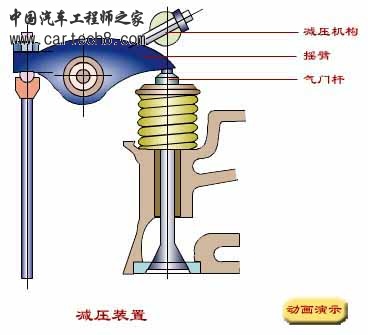

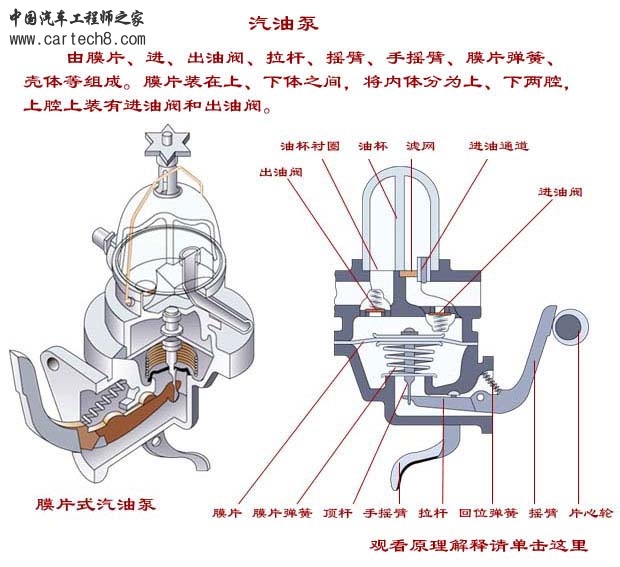

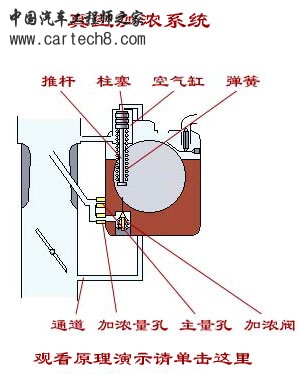

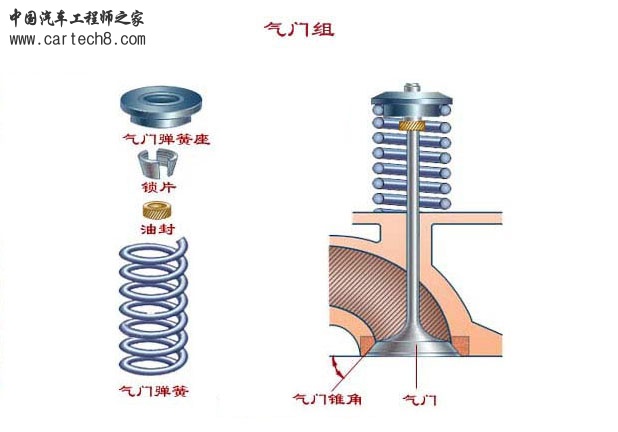

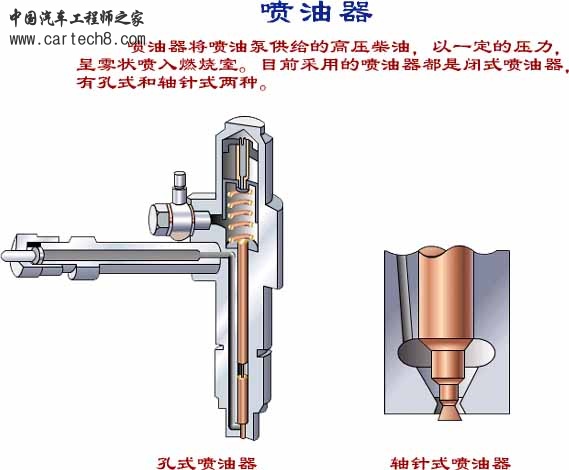

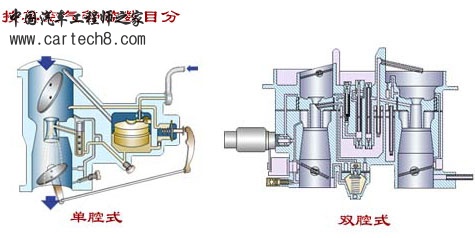

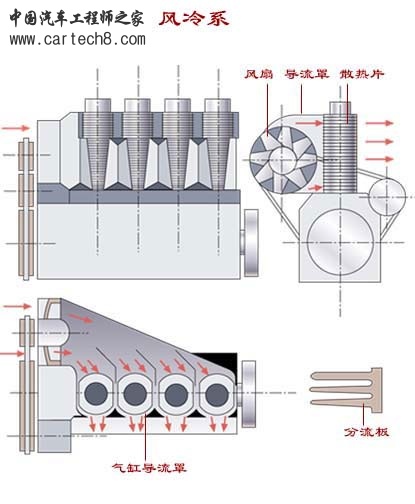

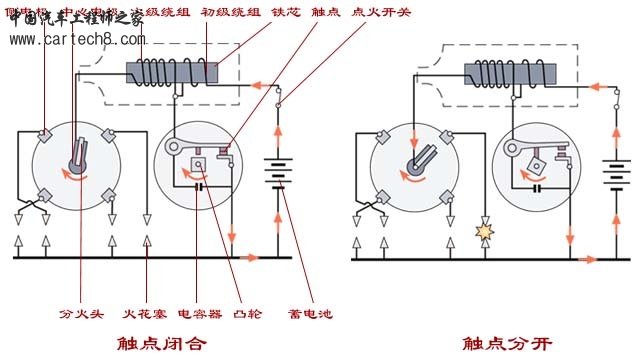

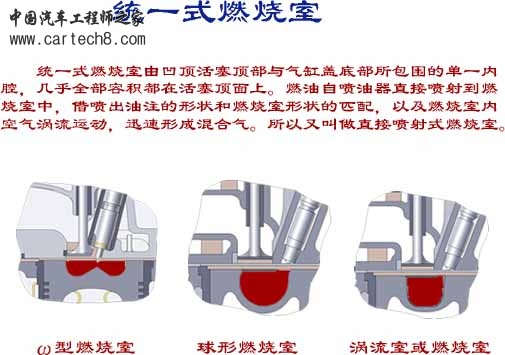

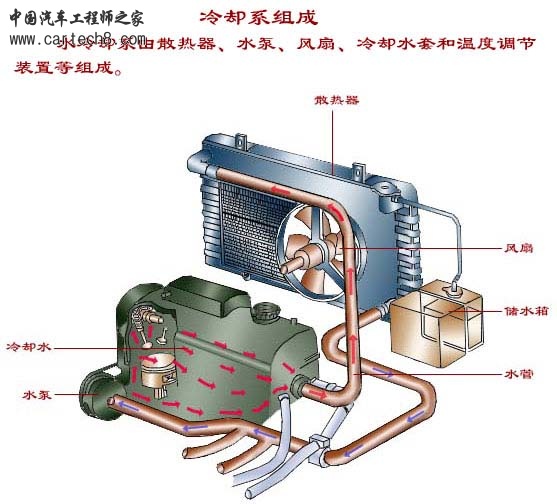

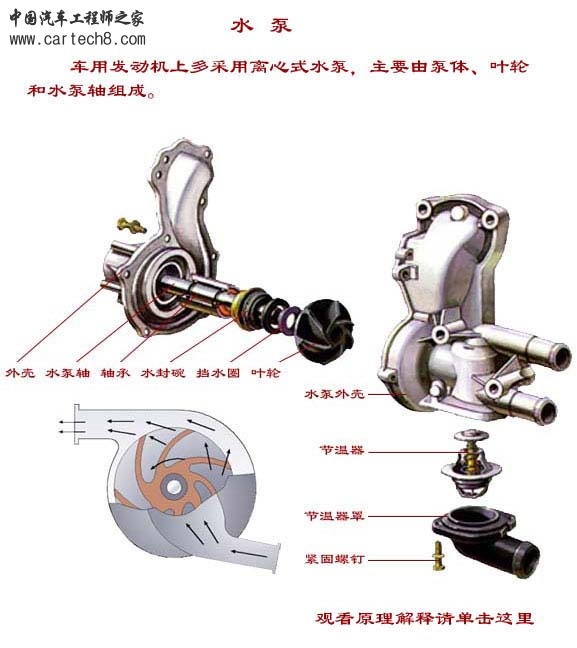

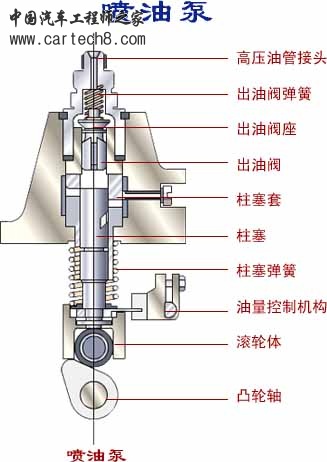

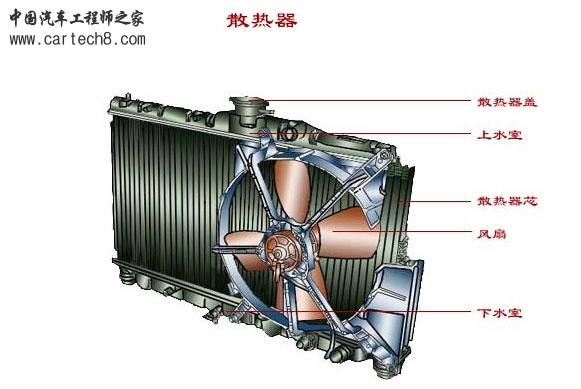

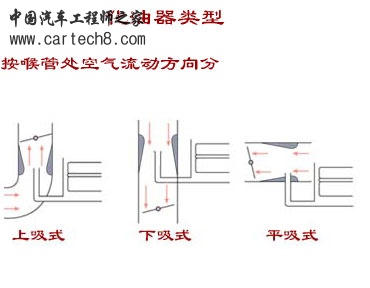

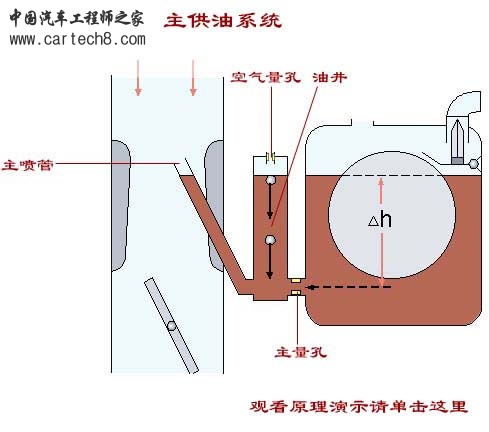

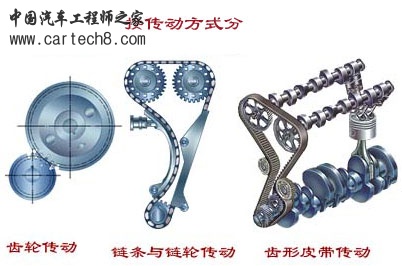

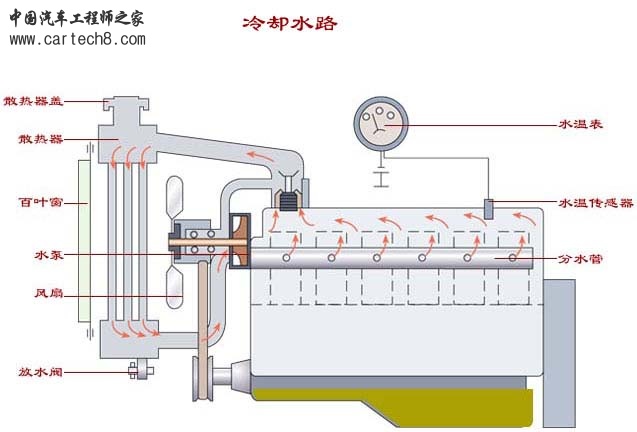

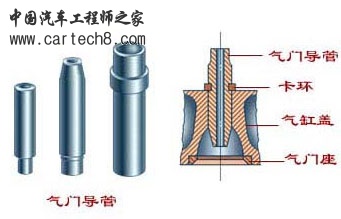

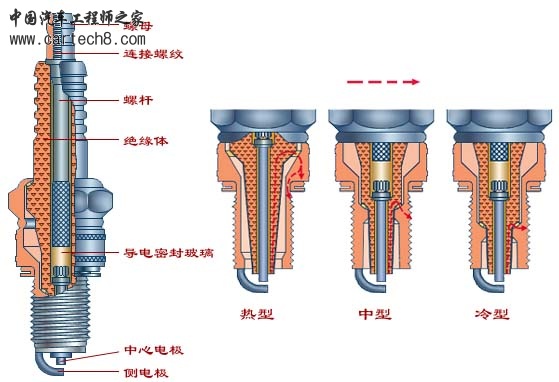

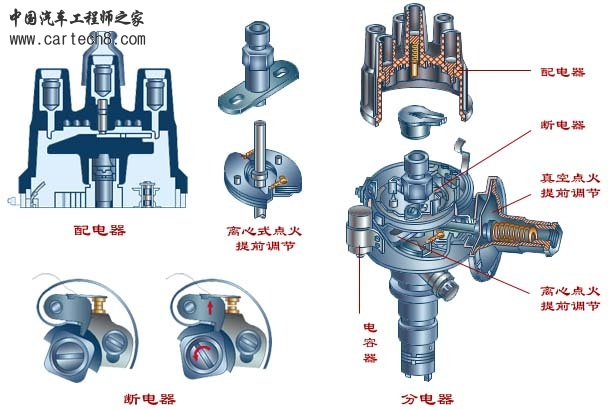

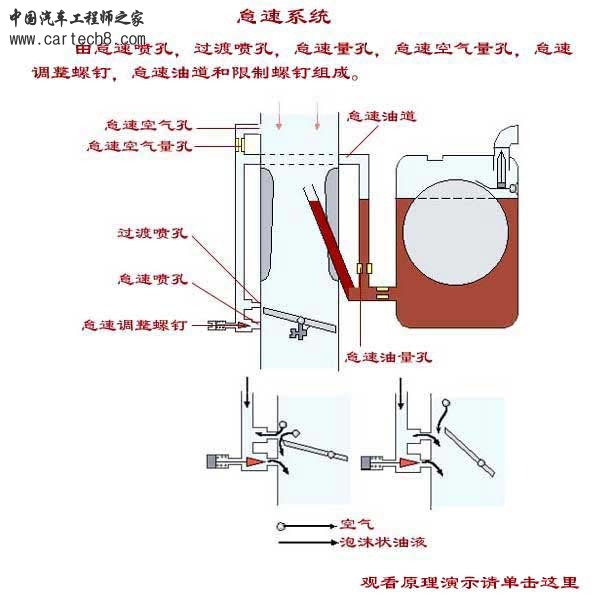

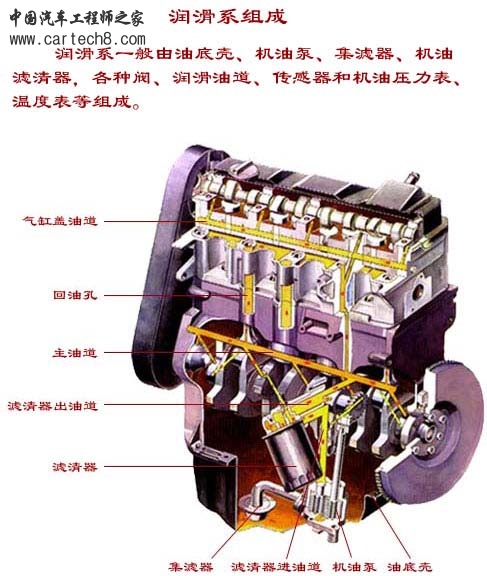

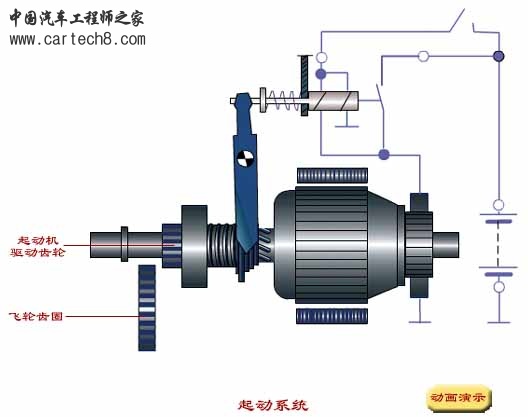

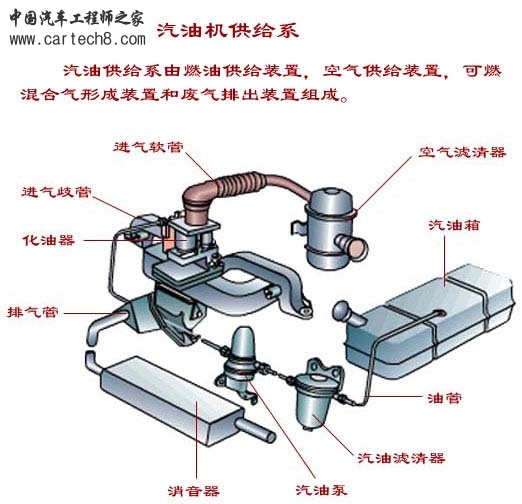

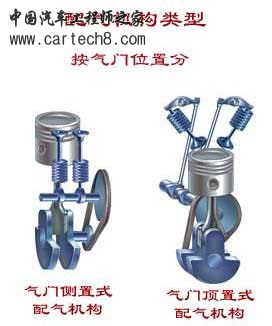

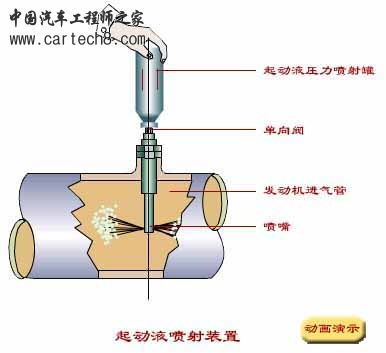

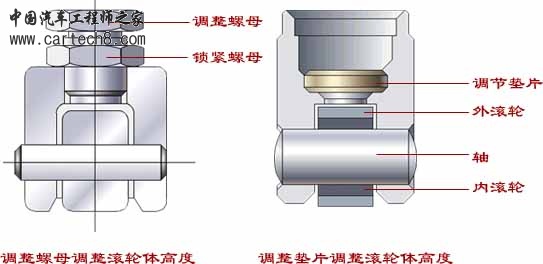

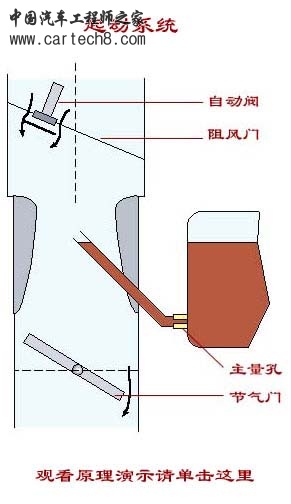

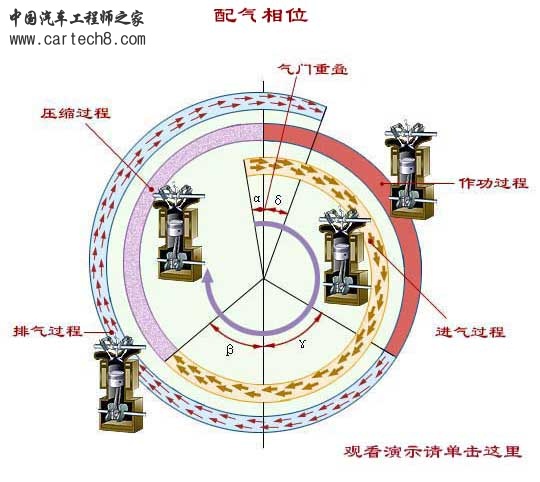

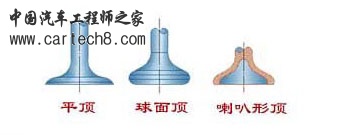

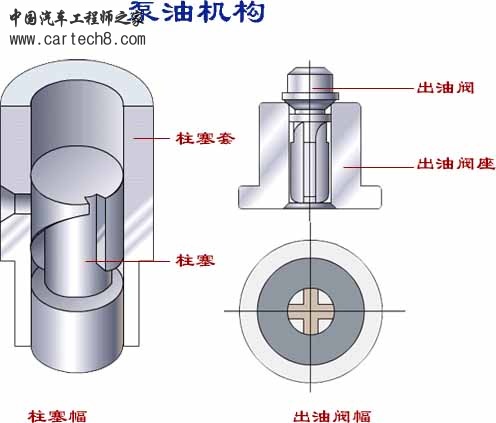

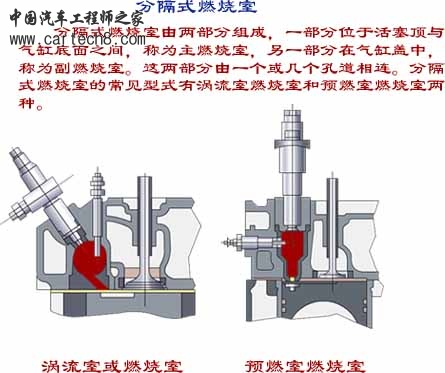

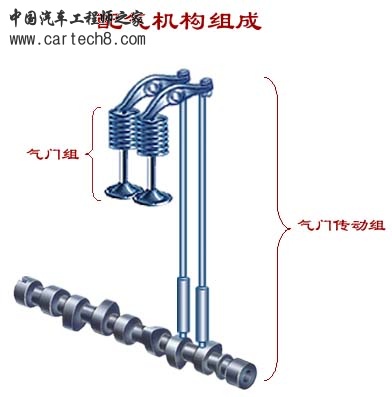

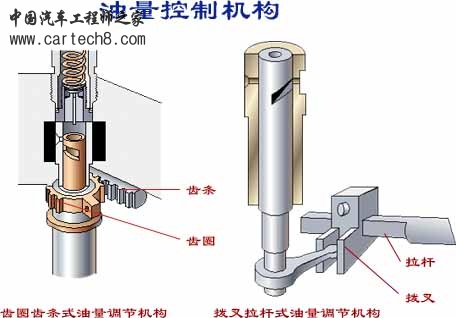

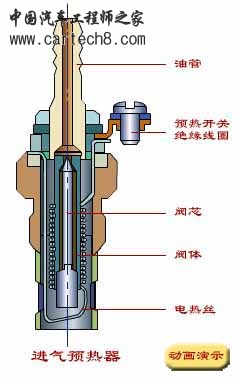

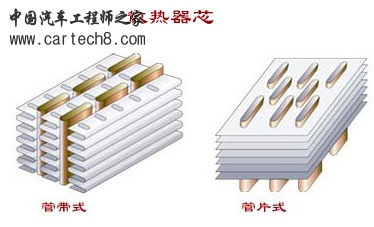

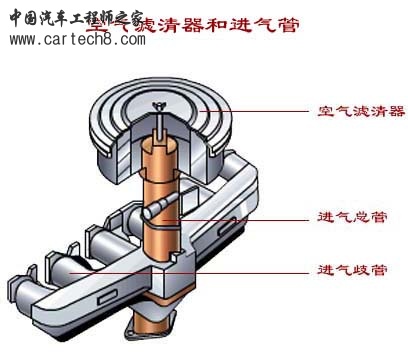

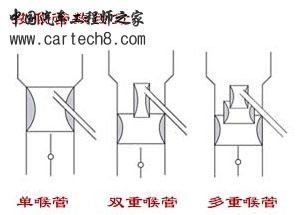

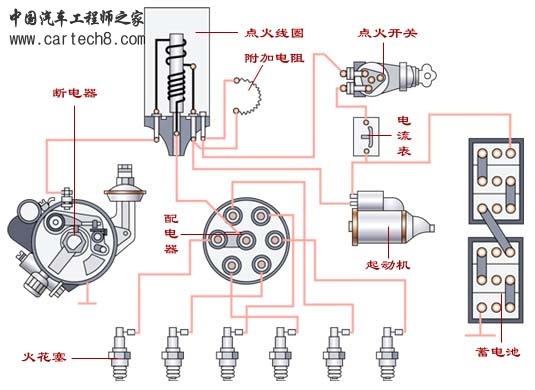

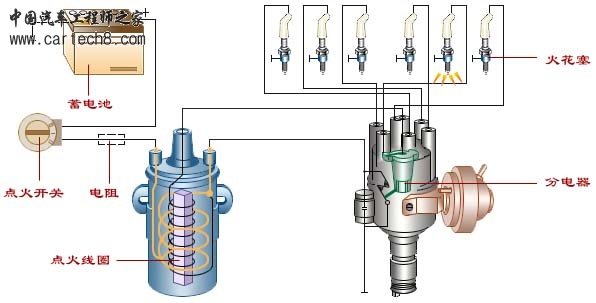

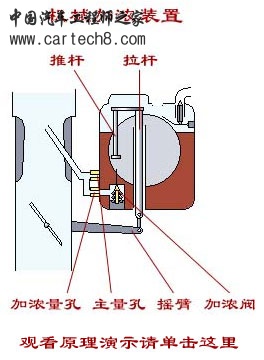

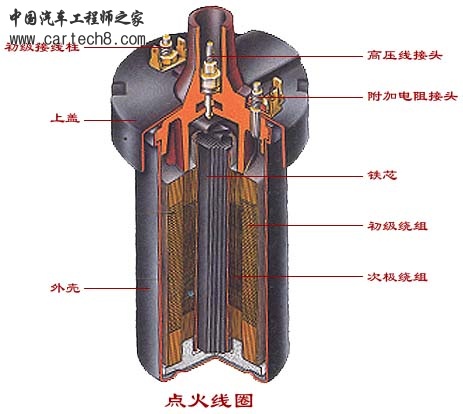

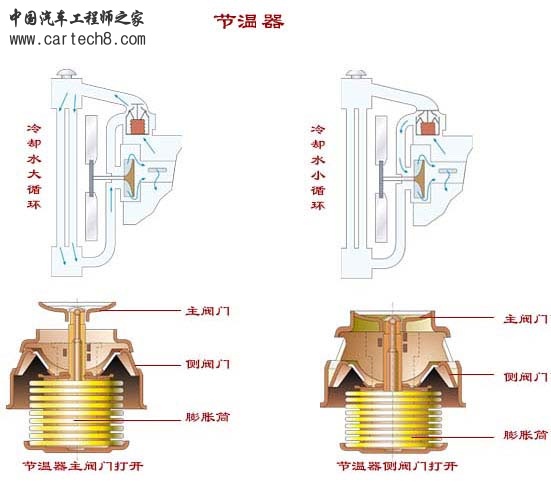

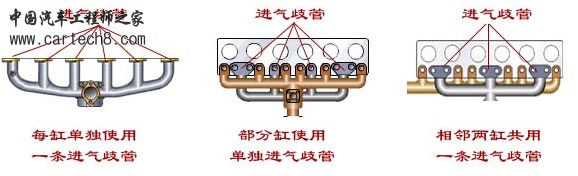

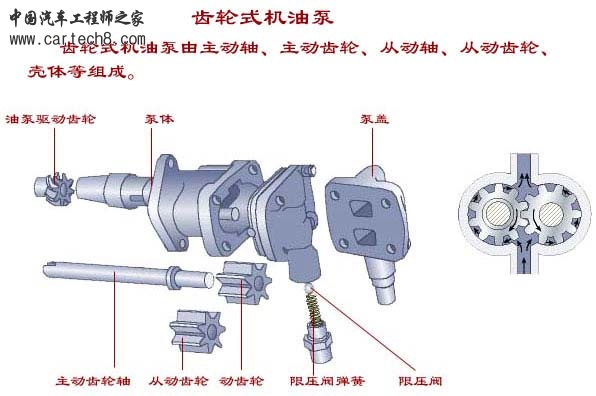

发动机图解，暂时不全！
大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报


vespid

该用户从未签到
发表于 9-3-2010 12:00:36 | 显示全部楼层
哥就是人才
回复 支持 反对

使用道具 举报


cslg

该用户从未签到
发表于 3-4-2010 09:16:23 | 显示全部楼层
很好很强大
回复 支持 反对

使用道具 举报


reshine

该用户从未签到
发表于 3-4-2010 10:35:08 | 显示全部楼层
这个必须得顶。。感谢lz
回复 支持 反对

使用道具 举报


士林MC

该用户从未签到
发表于 5-4-2010 12:17:33 | 显示全部楼层
不错谢谢楼主 如果再有动画演示就更完美了
回复 支持 反对

使用道具 举报


nihaoma3020

该用户从未签到
发表于 7-4-2010 12:01:40 | 显示全部楼层
内容很多啊，辛苦了！
回复 支持 反对

使用道具 举报


ljx511789116

该用户从未签到
发表于 18-4-2010 13:47:29 | 显示全部楼层
辛苦楼主啦，好详细啊！
回复 支持 反对

使用道具 举报


BAO

该用户从未签到
发表于 21-4-2010 13:21:53 | 显示全部楼层
看看先


hehe
回复 支持 反对

使用道具 举报


duduliang2

该用户从未签到
发表于 23-4-2010 16:35:52 | 显示全部楼层
很强很好，
回复 支持 反对

使用道具 举报


姚海林

该用户从未签到
发表于 23-4-2010 17:47:00 | 显示全部楼层
非常感谢，楼主无私奉献。。。。
回复 支持 反对

使用道具 举报


姚海林

该用户从未签到
发表于 23-4-2010 17:59:57 | 显示全部楼层
我很细心的down完之后，再次感谢楼主。。
回复 支持 反对

使用道具 举报


jhliuzh

该用户从未签到
发表于 29-4-2010 22:10:53 | 显示全部楼层
好图，而且非常全面，好！
回复 支持 反对

使用道具 举报


蒋忠军

该用户从未签到
发表于 8-5-2010 21:01:06 | 显示全部楼层
楼主，辛苦啊。
回复 支持 反对

使用道具 举报


windows_lw

该用户从未签到
发表于 9-5-2010 10:18:05 | 显示全部楼层
回复 1# 时过境迁


    LZ真牛啊，佩服佩服！保存下来慢慢研究！
回复 支持 反对

使用道具 举报


mogu198825

该用户从未签到
发表于 9-5-2010 22:20:27 | 显示全部楼层
感谢楼主的无私！！！！
回复 支持 反对

使用道具 举报
