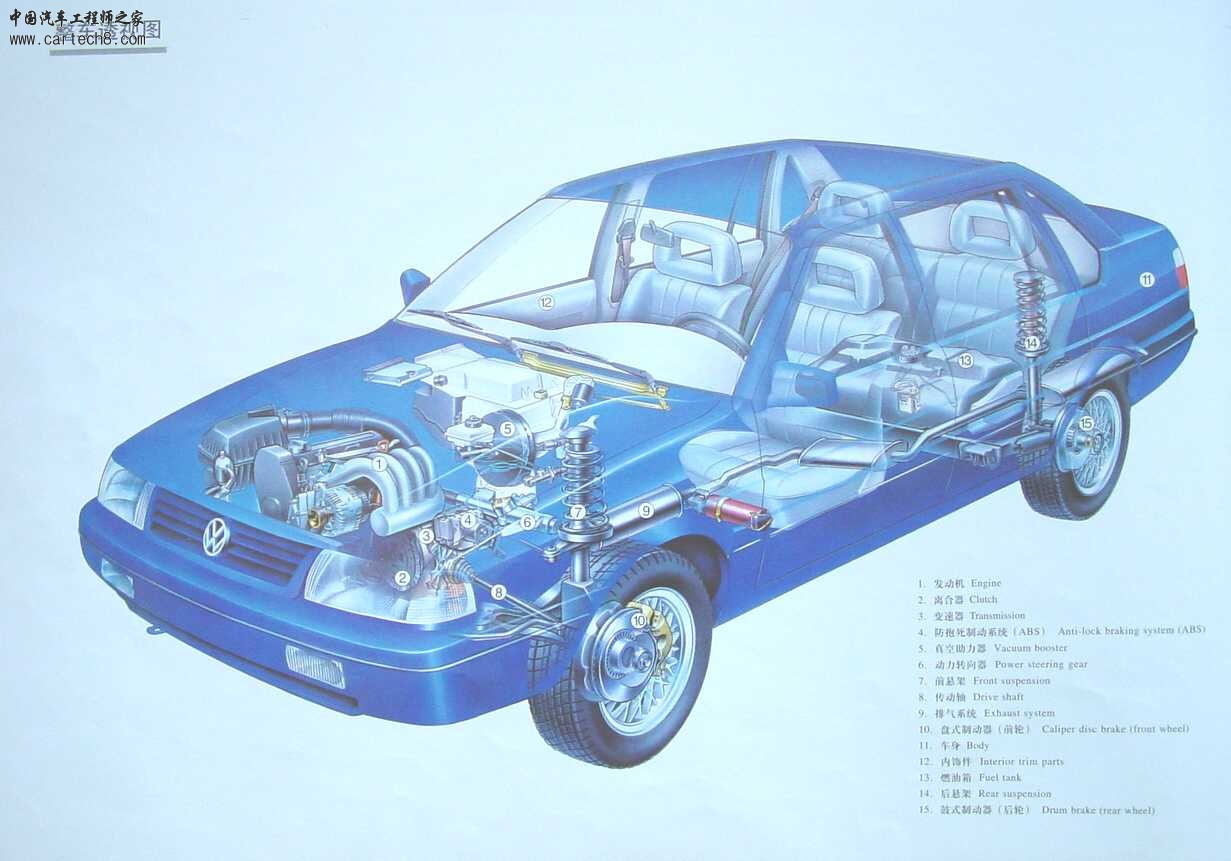

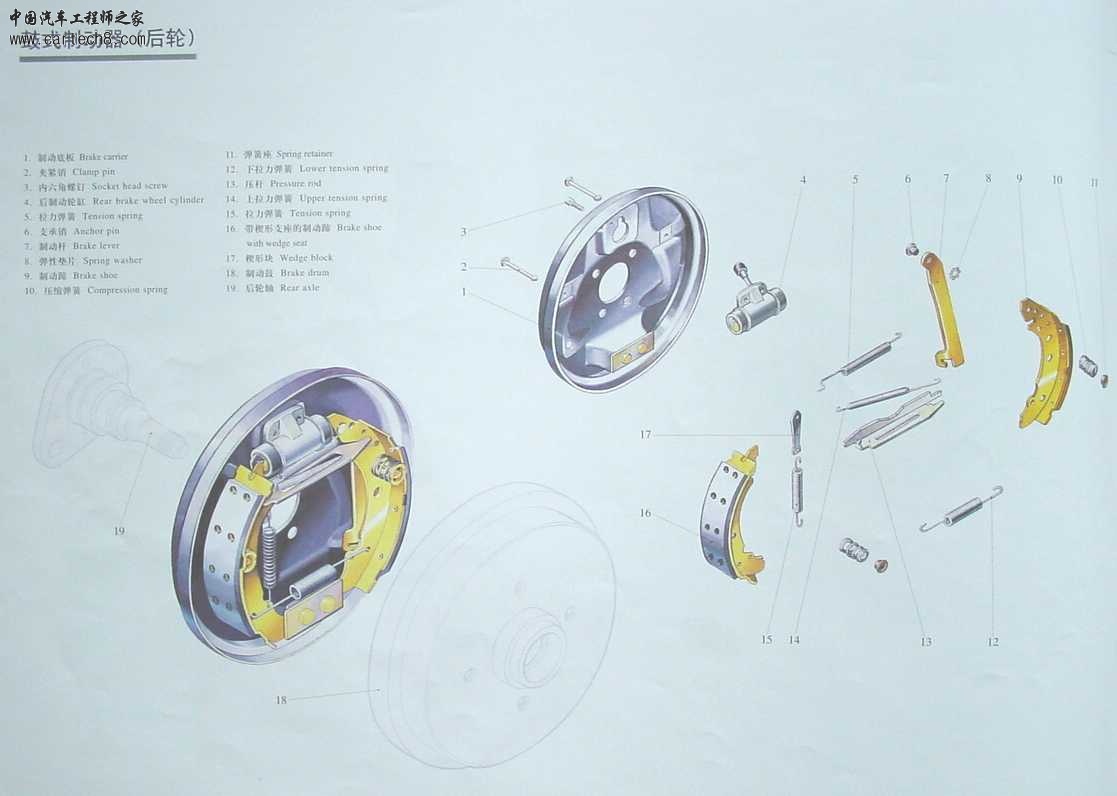

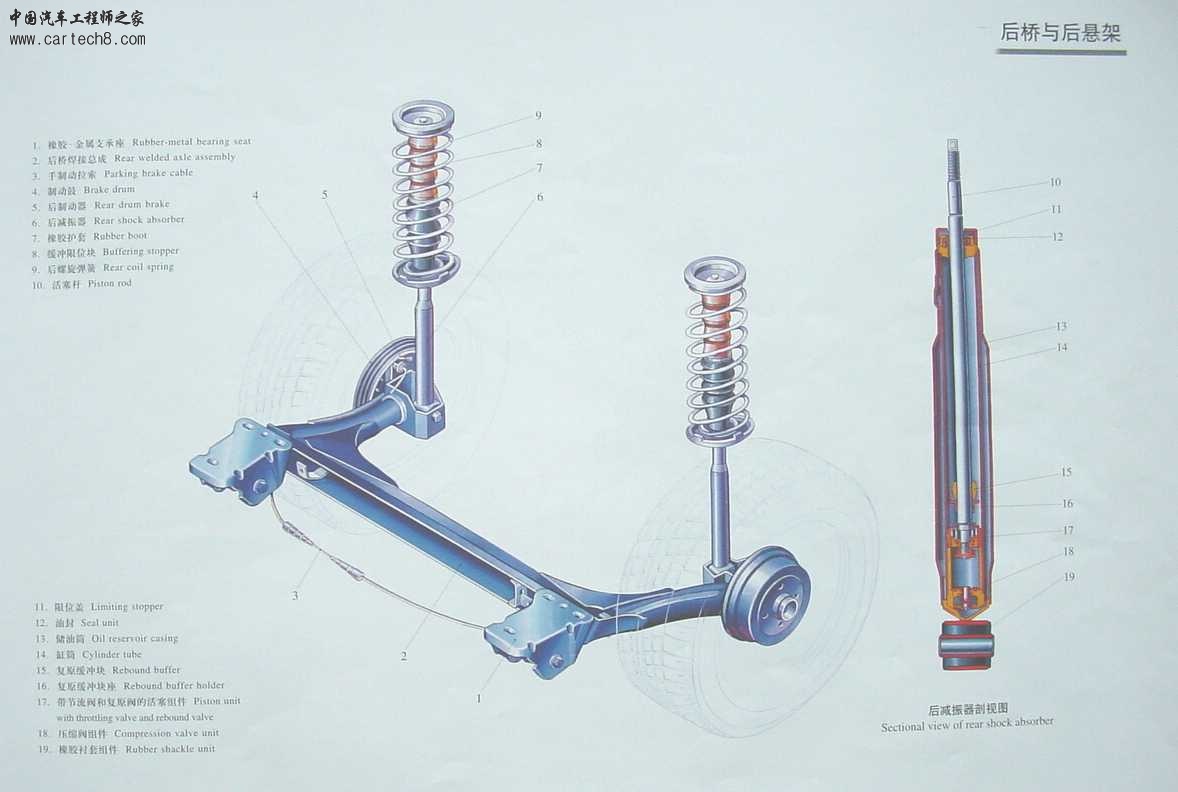

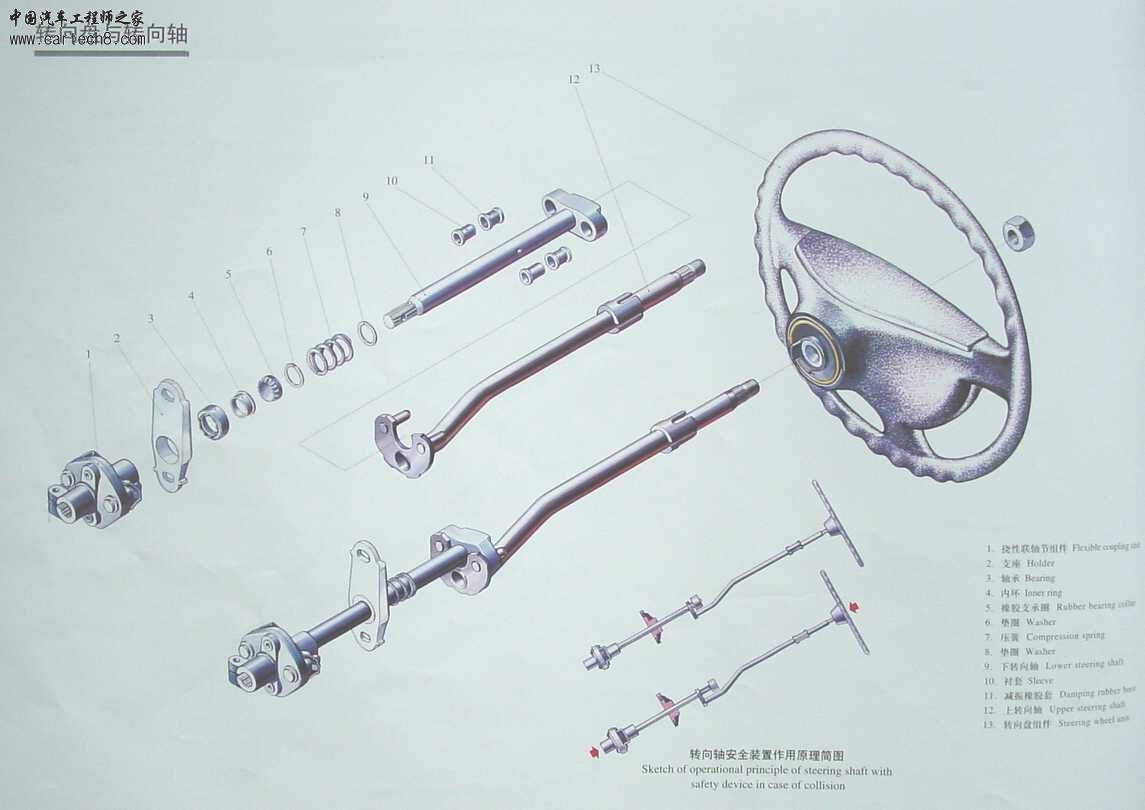

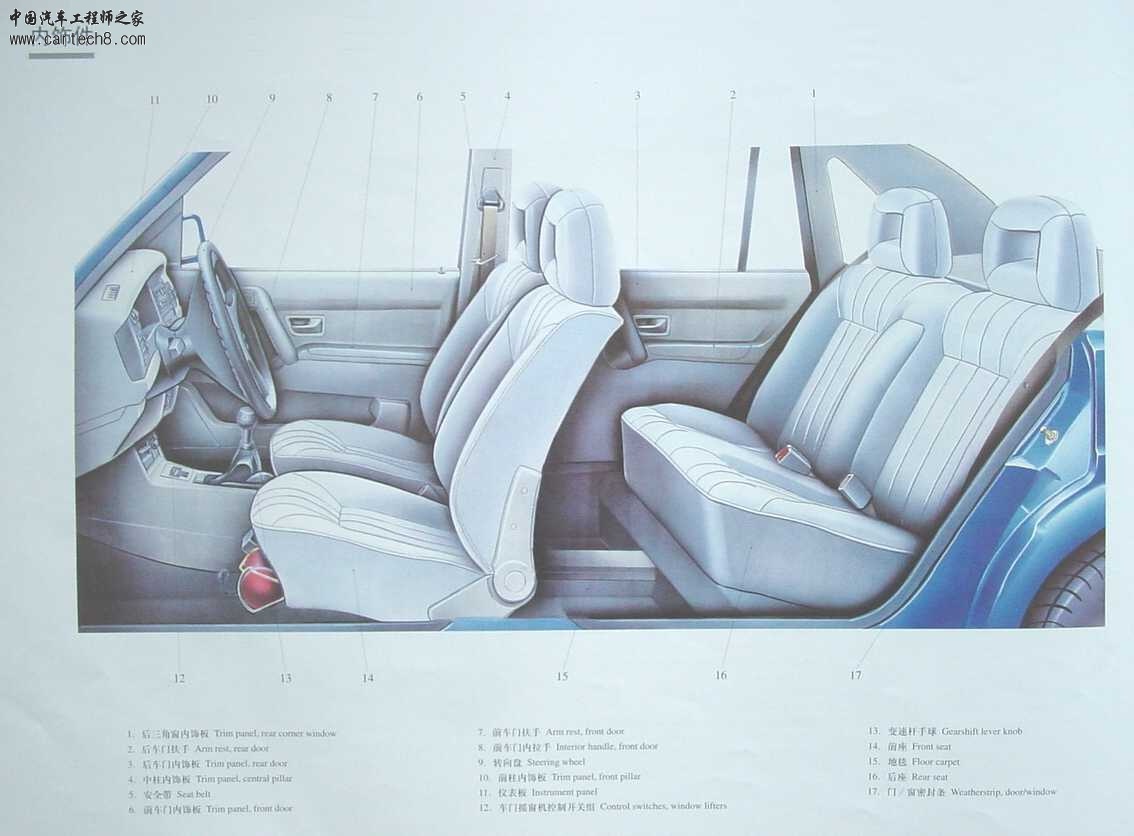

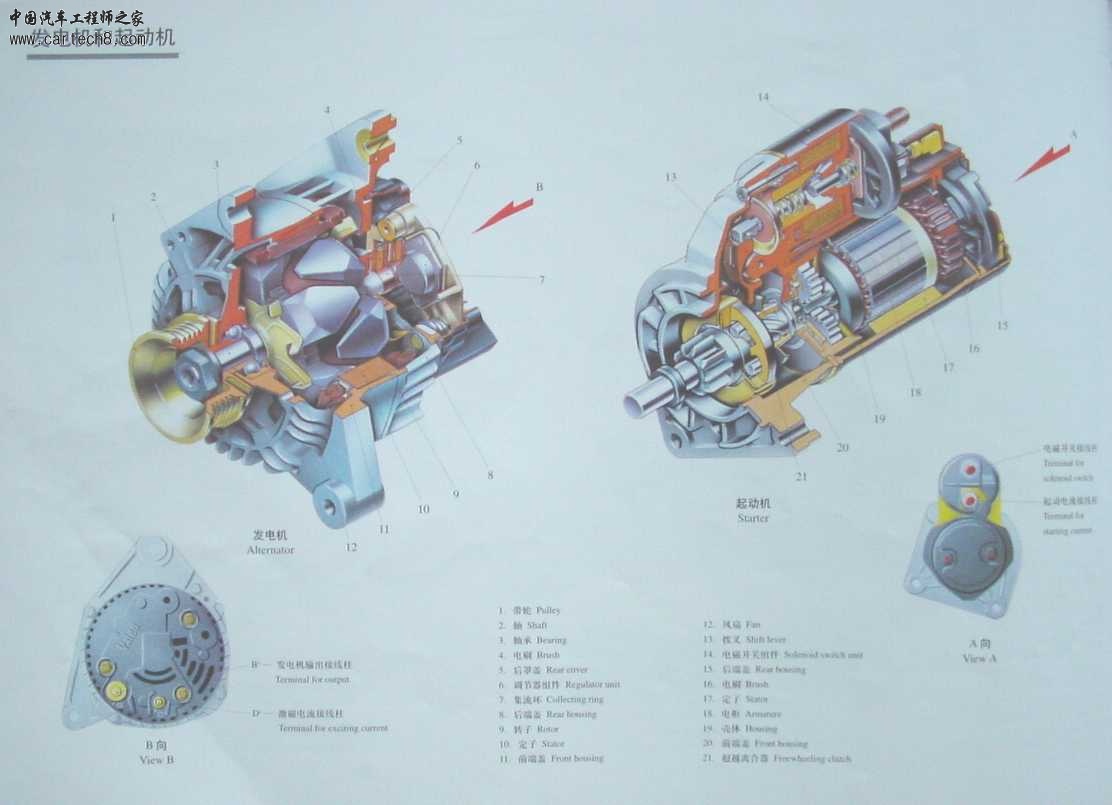

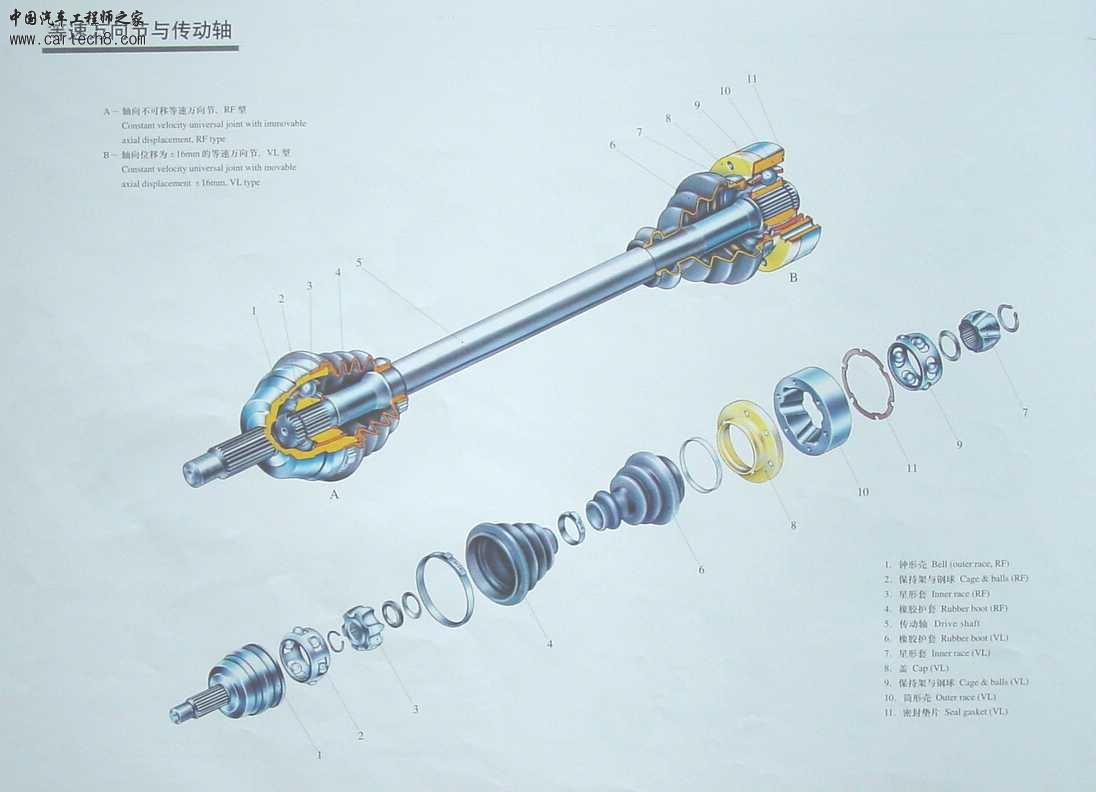

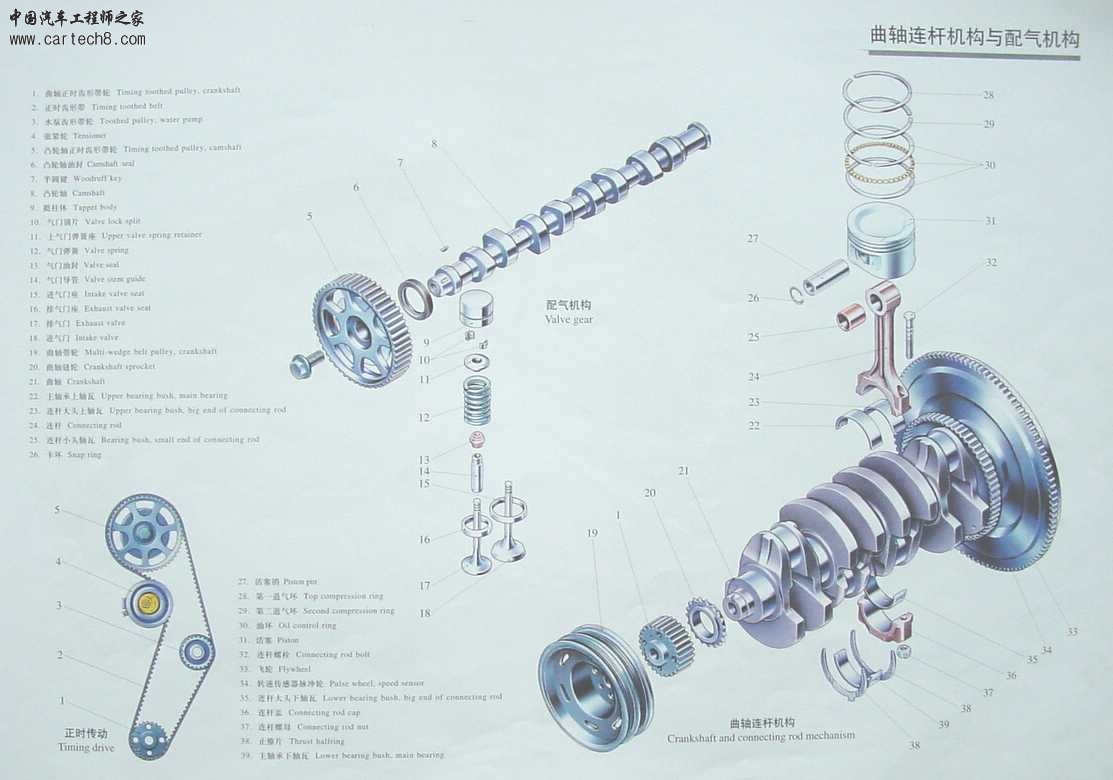

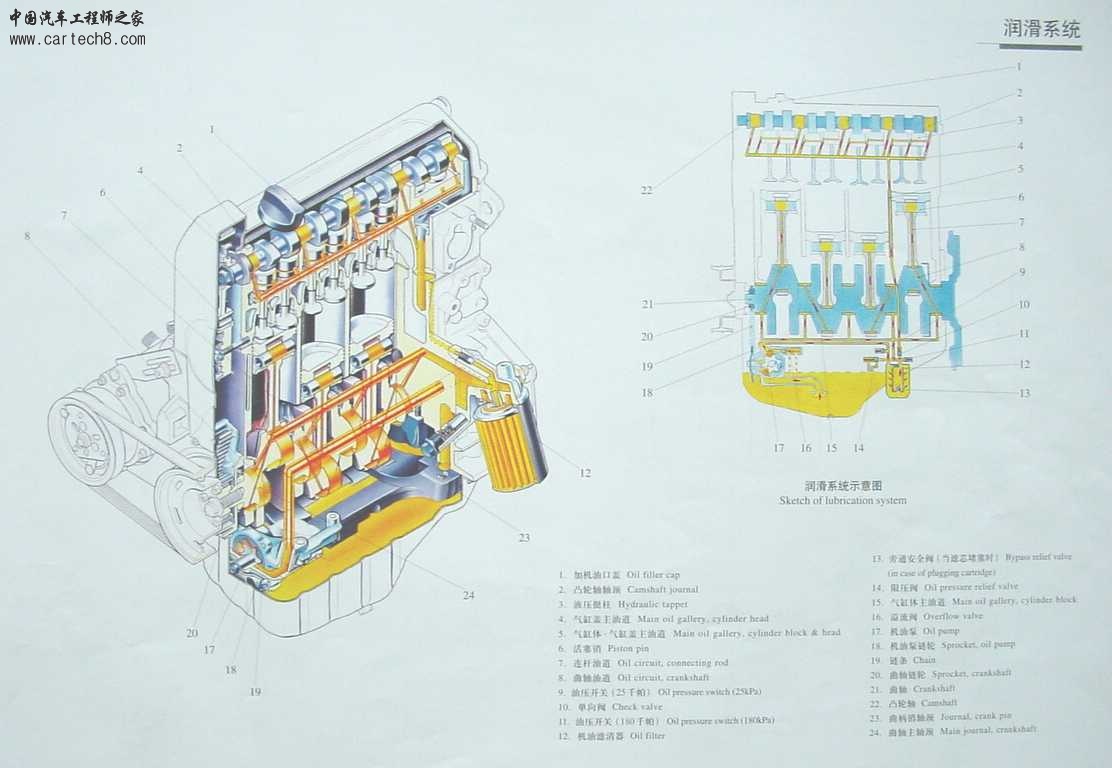

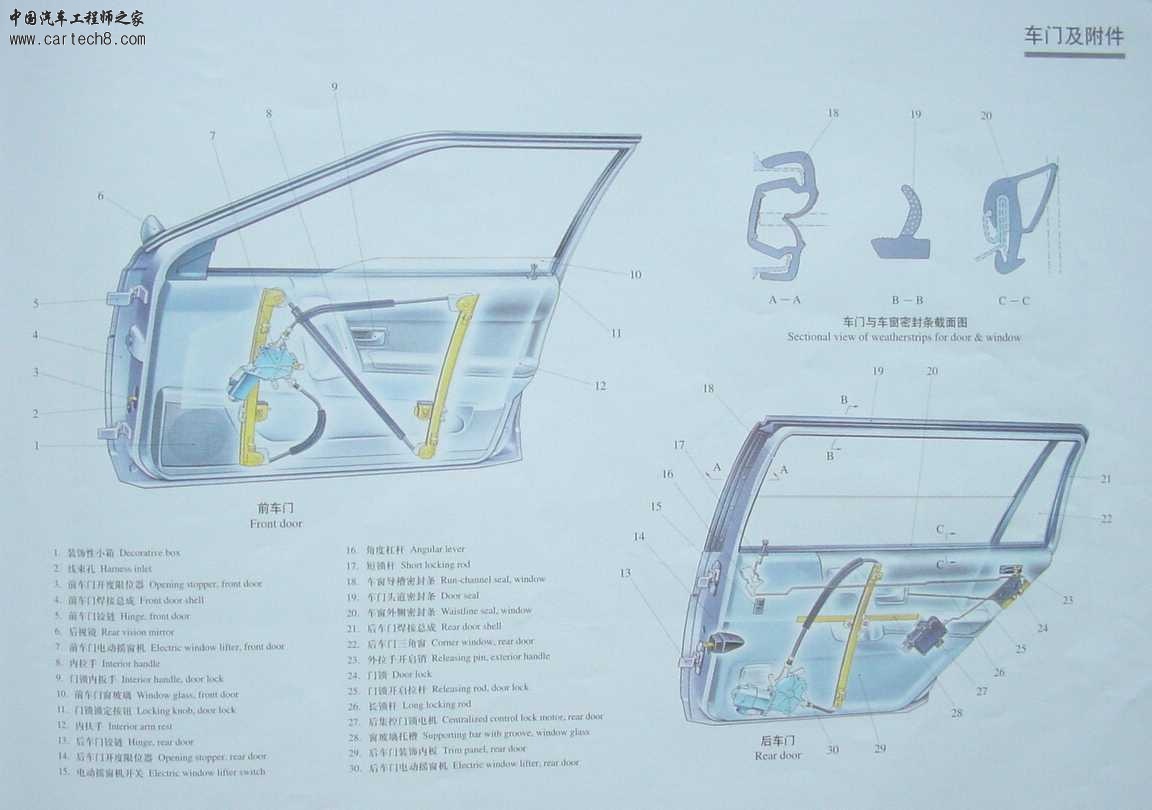

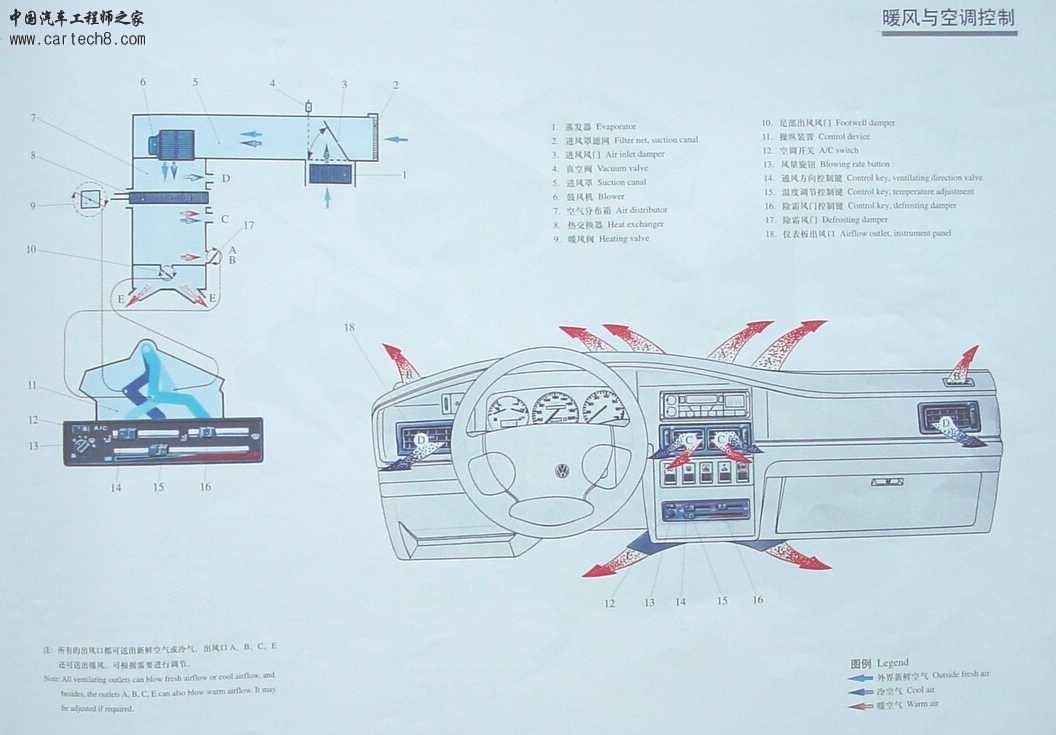

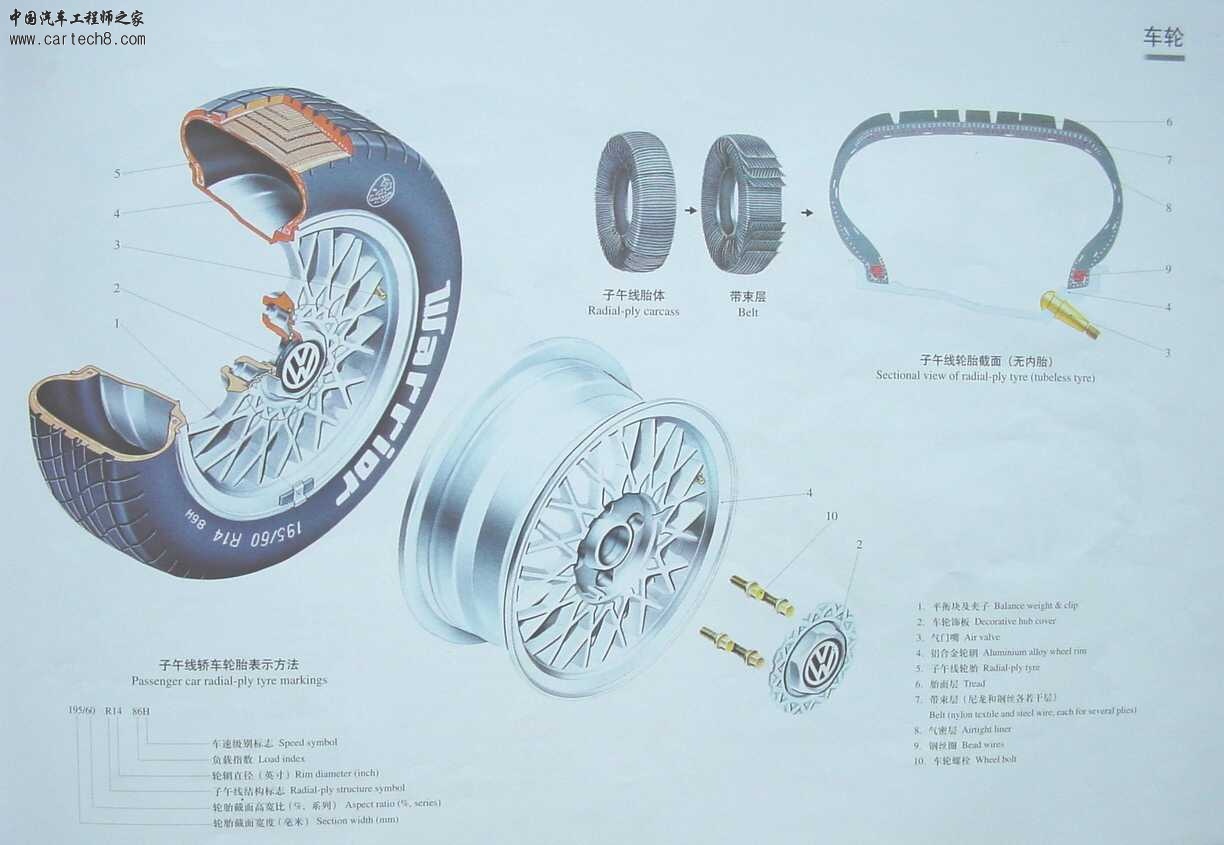

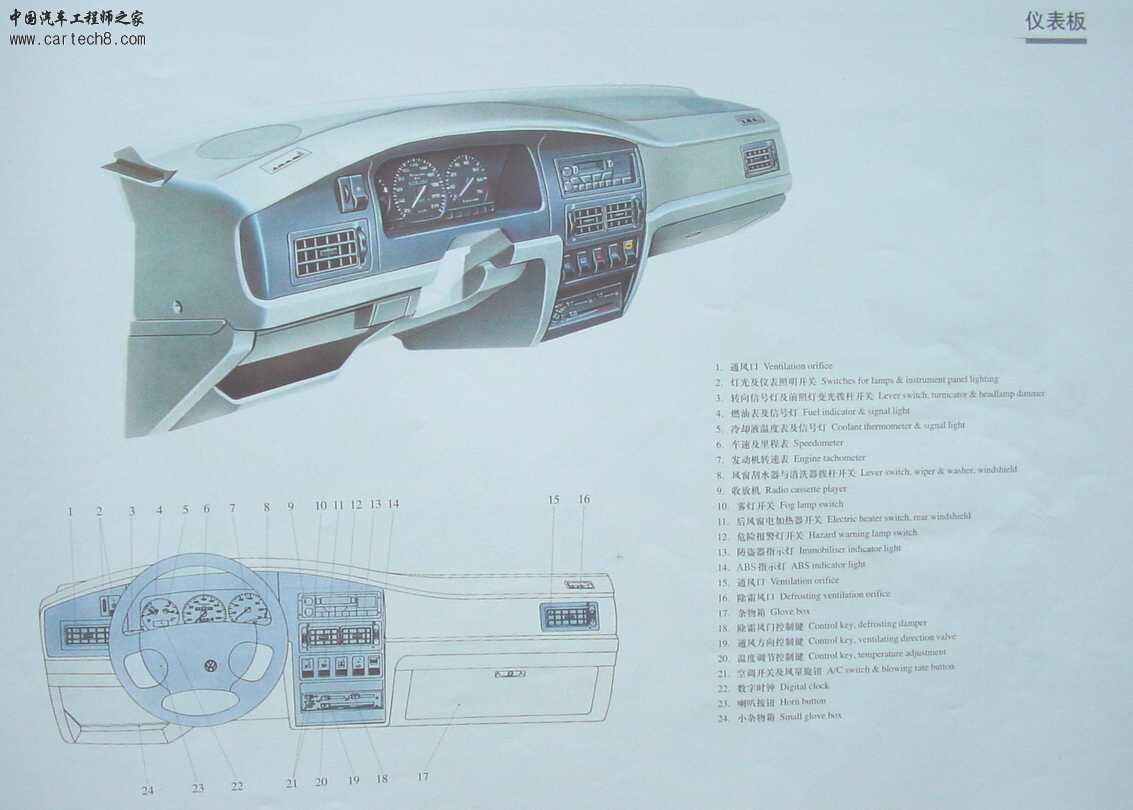

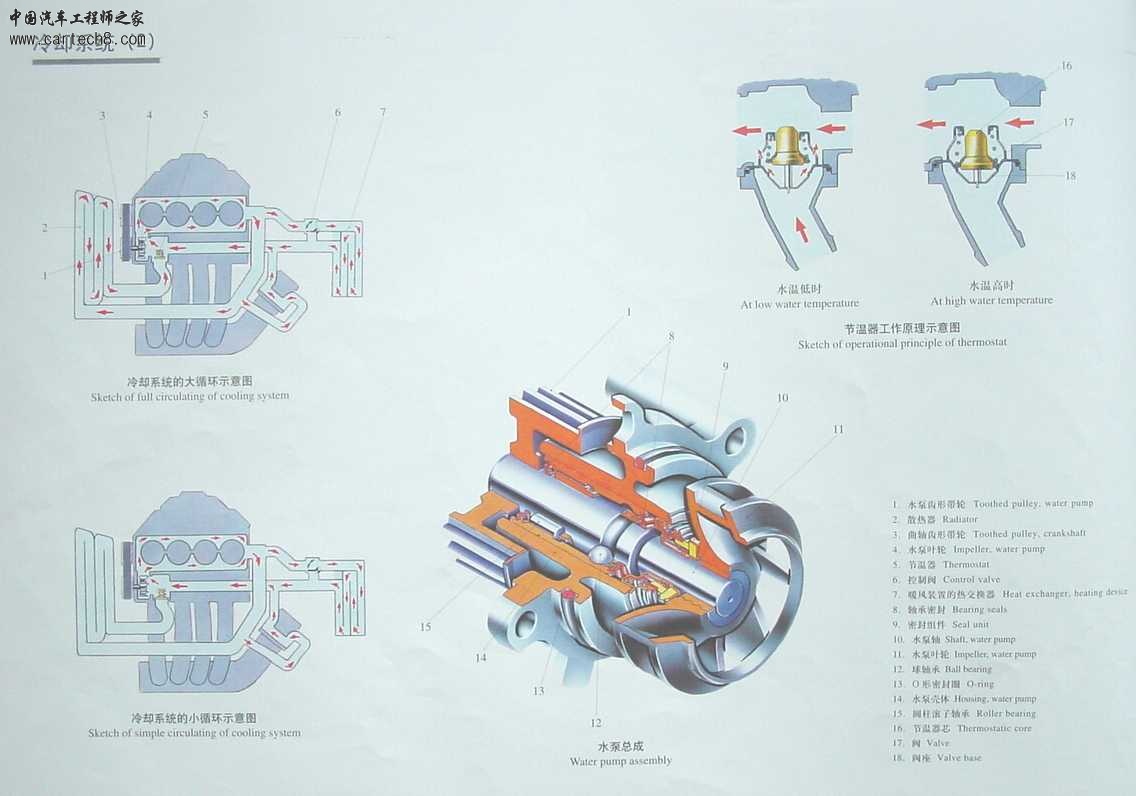

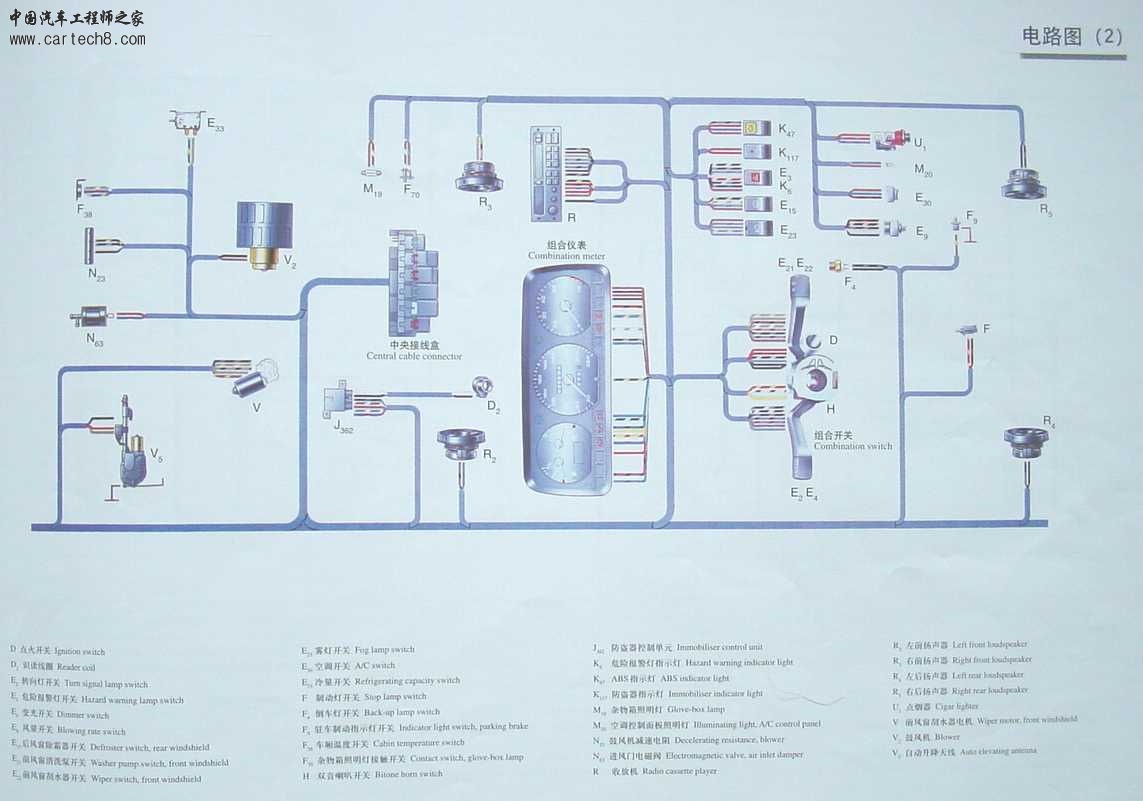

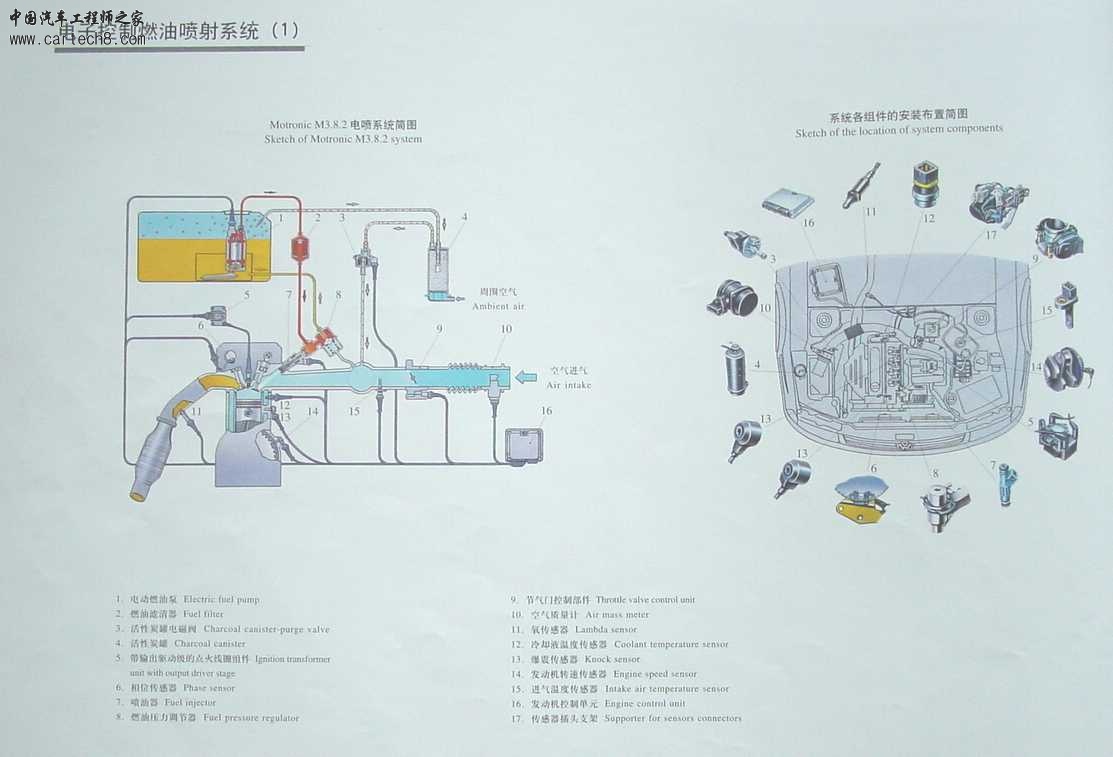

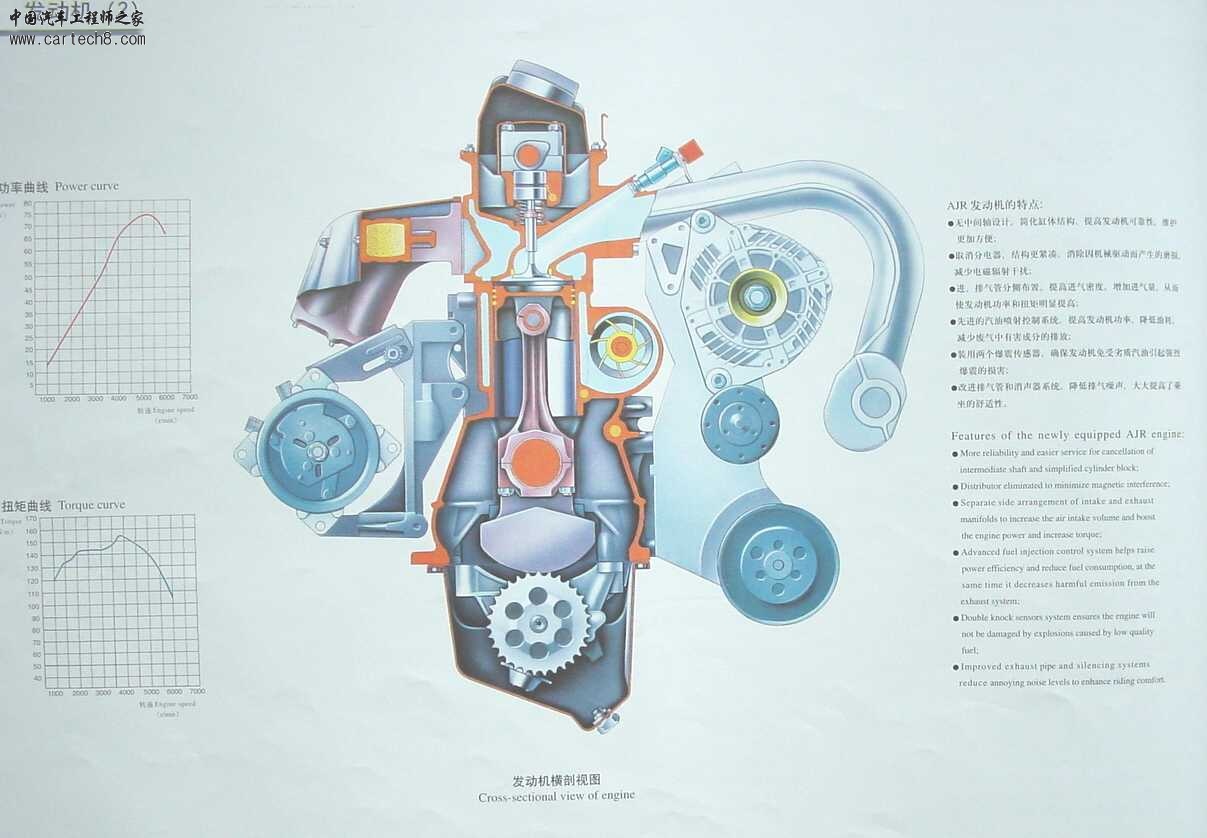

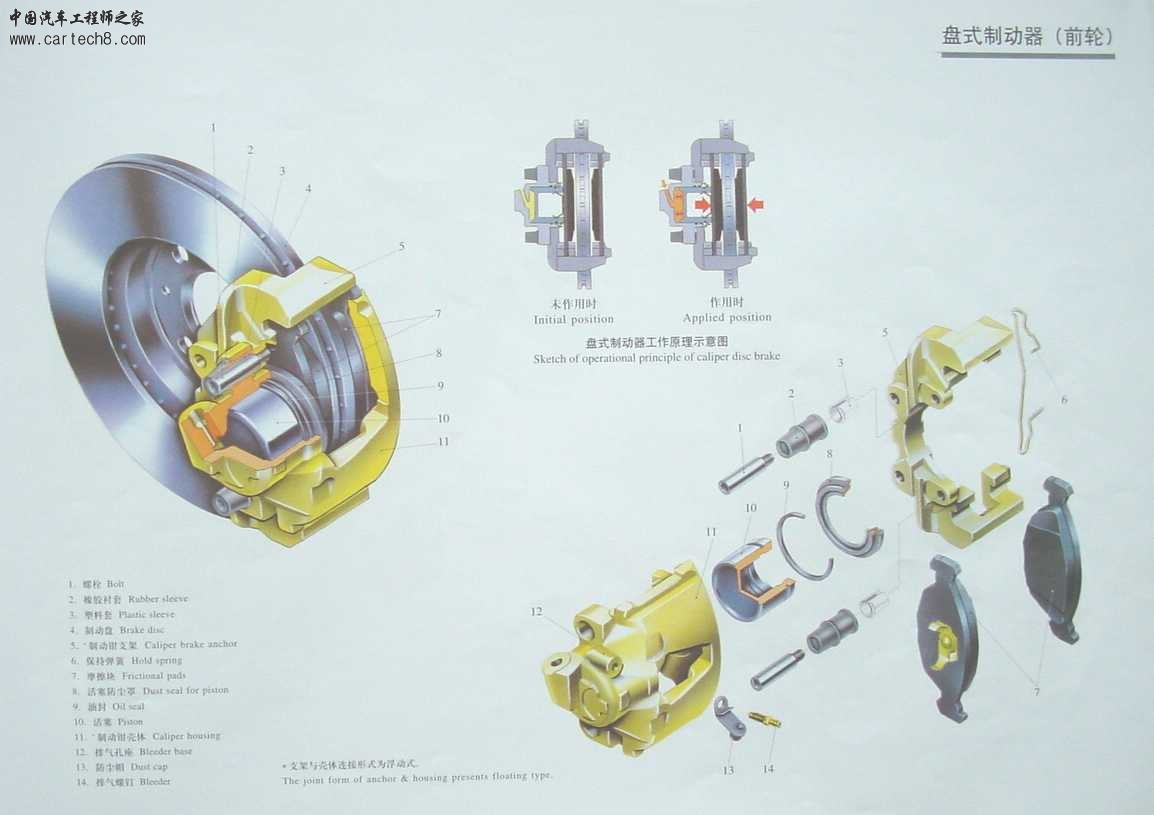

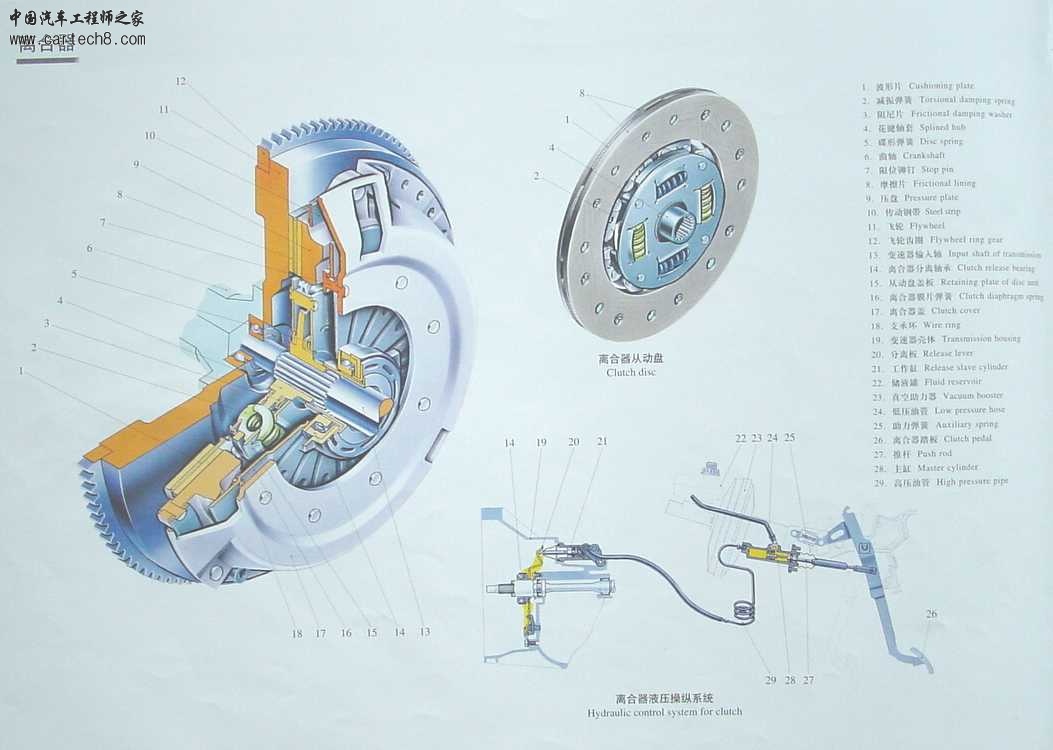

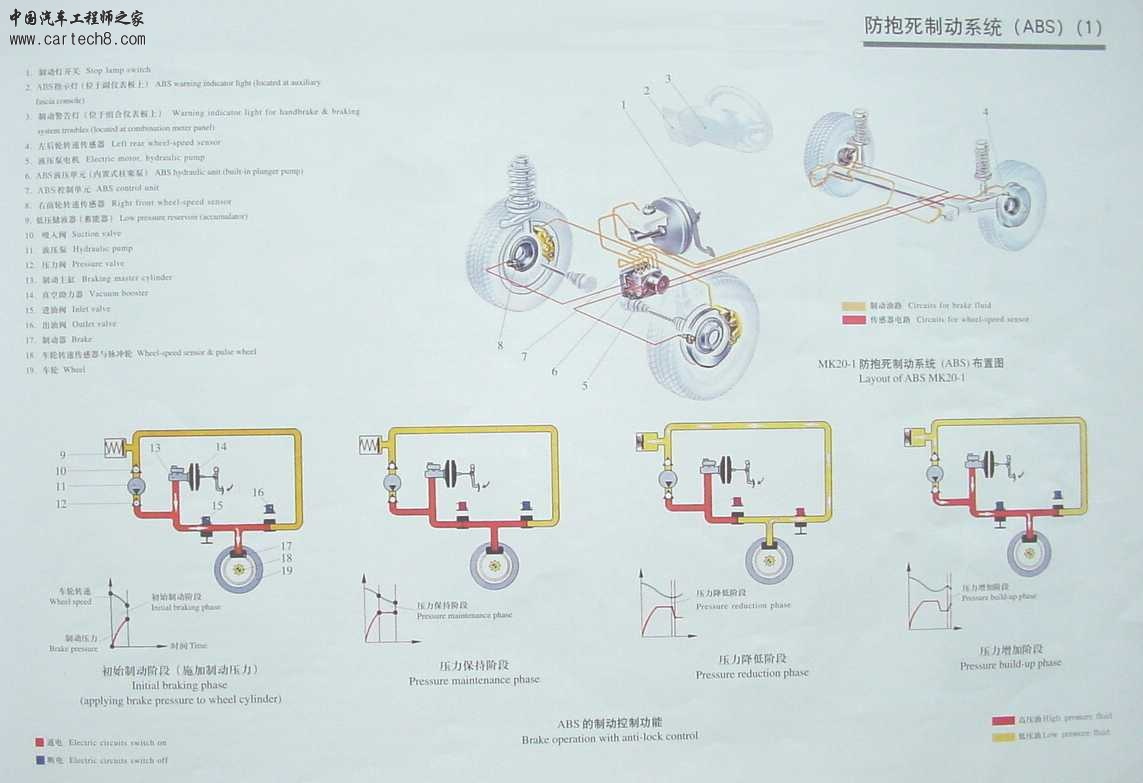

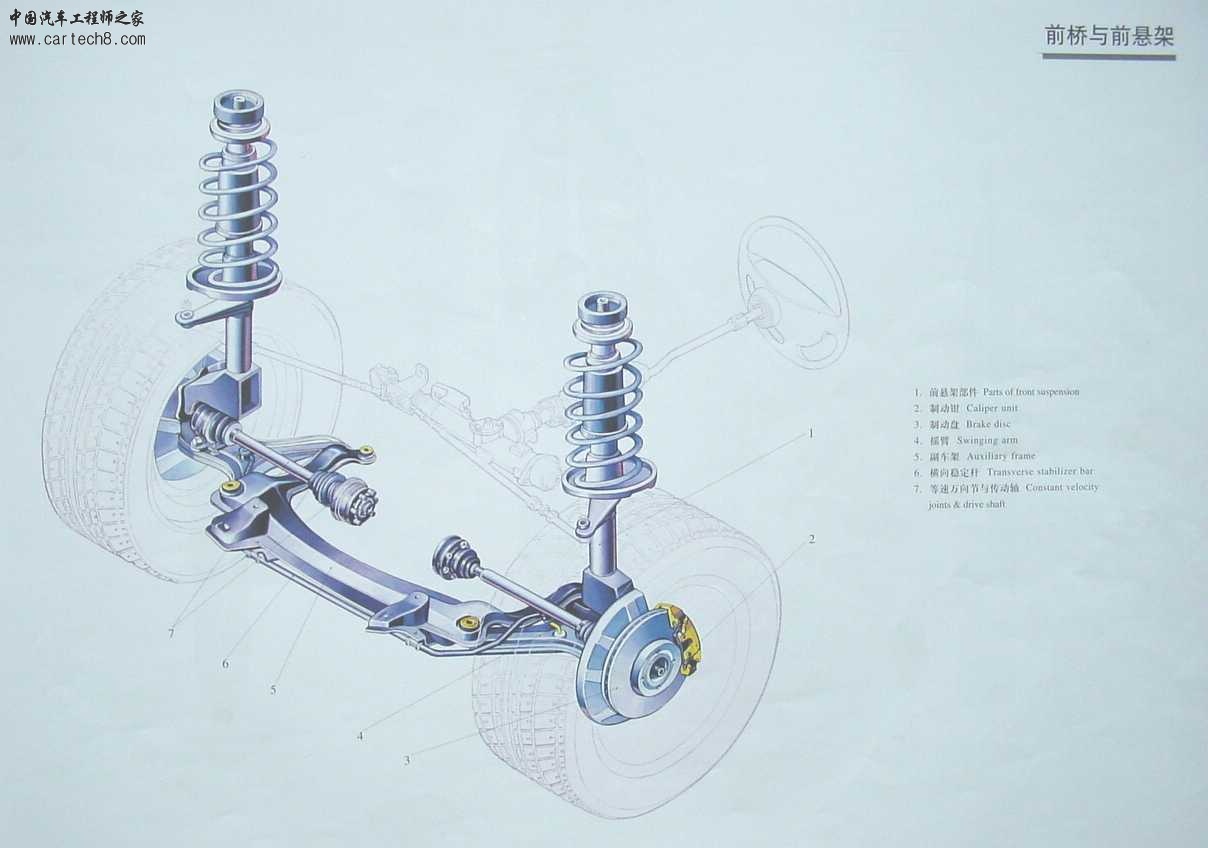

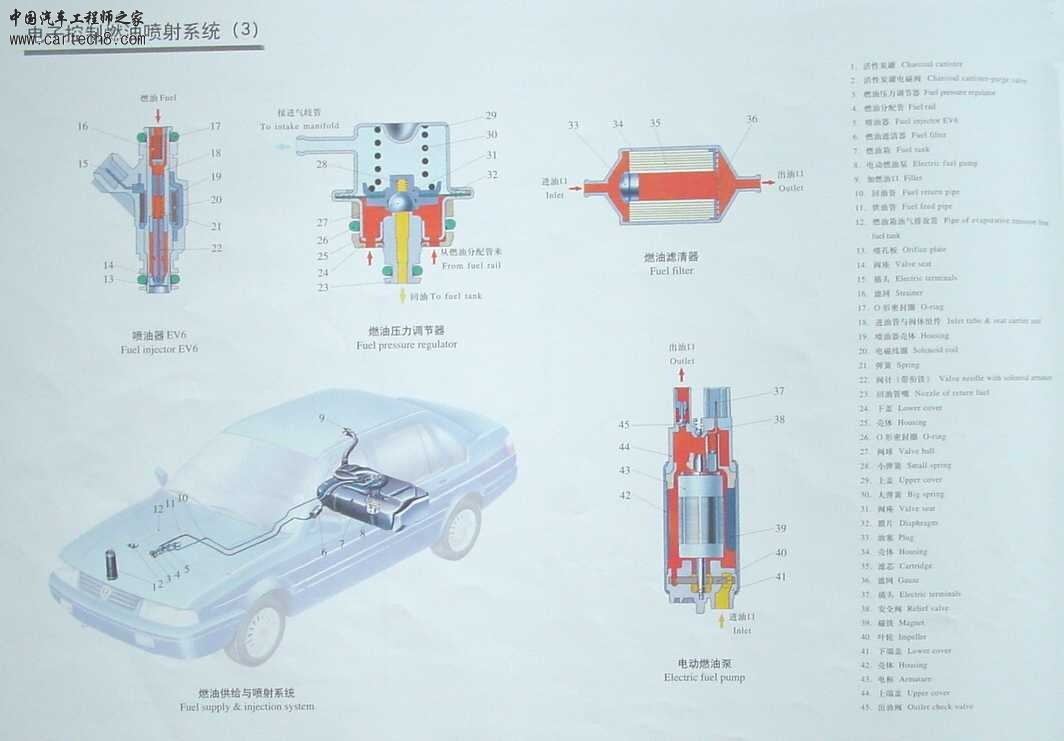

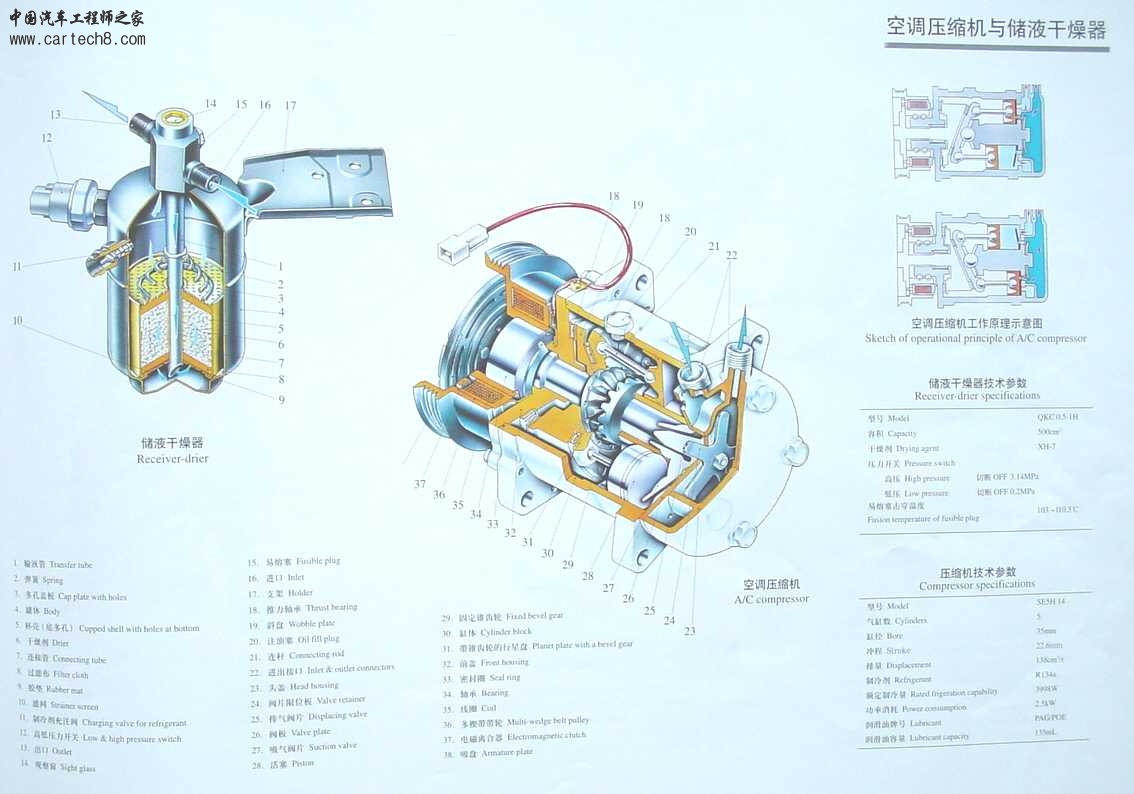

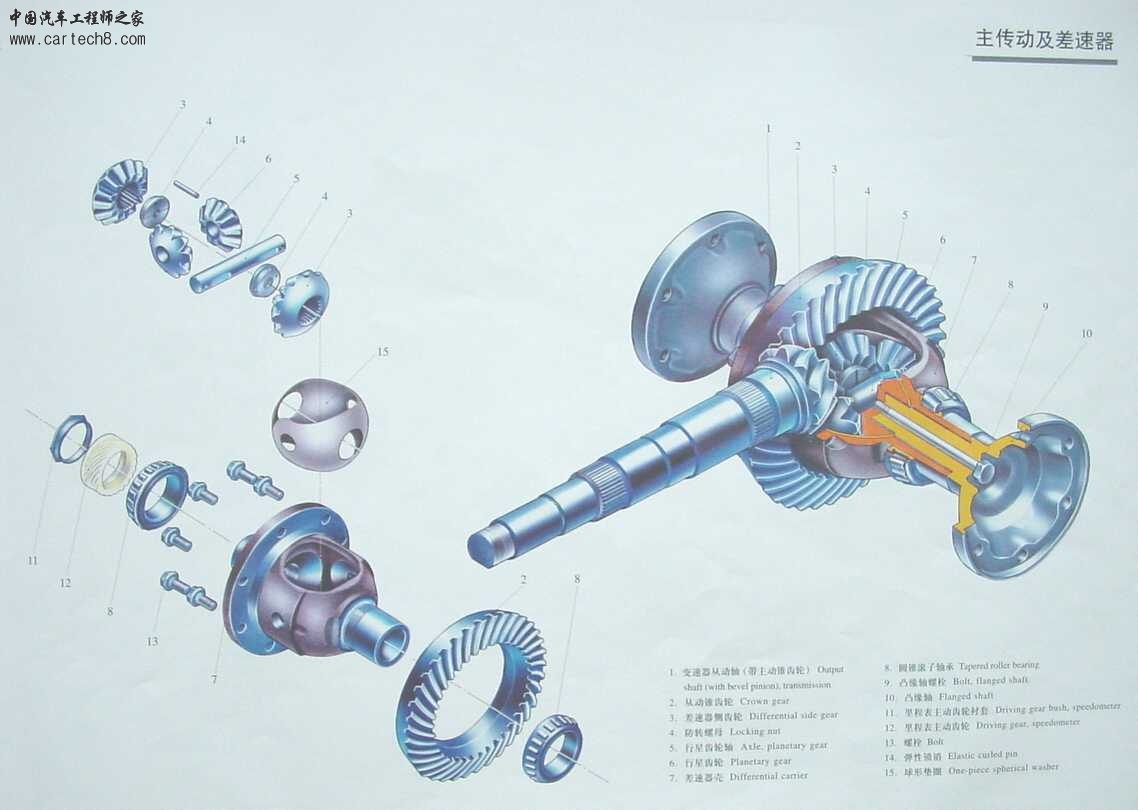

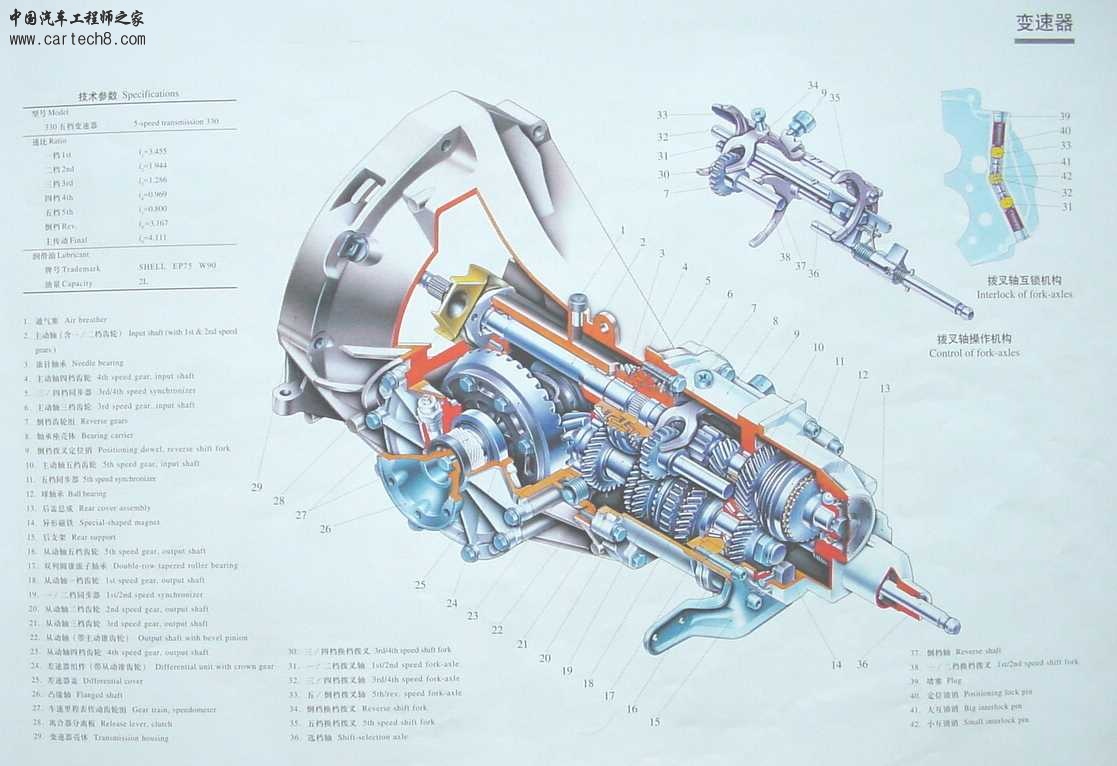

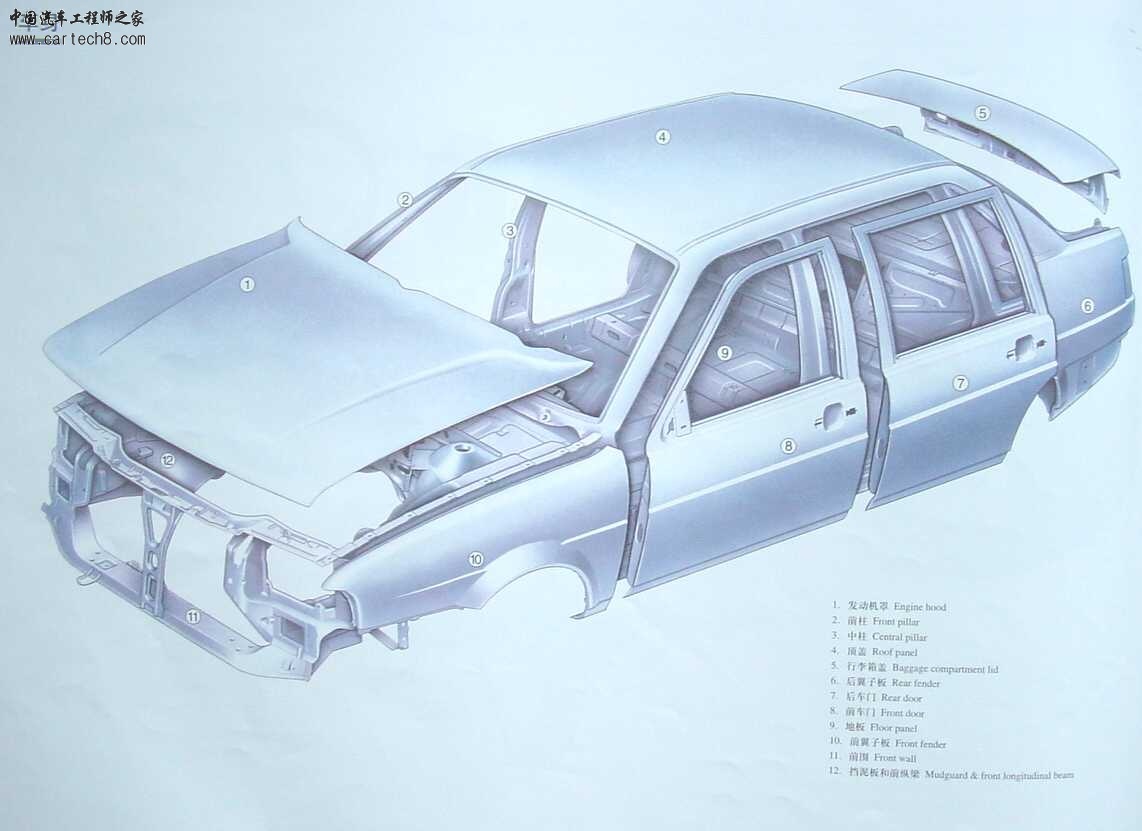

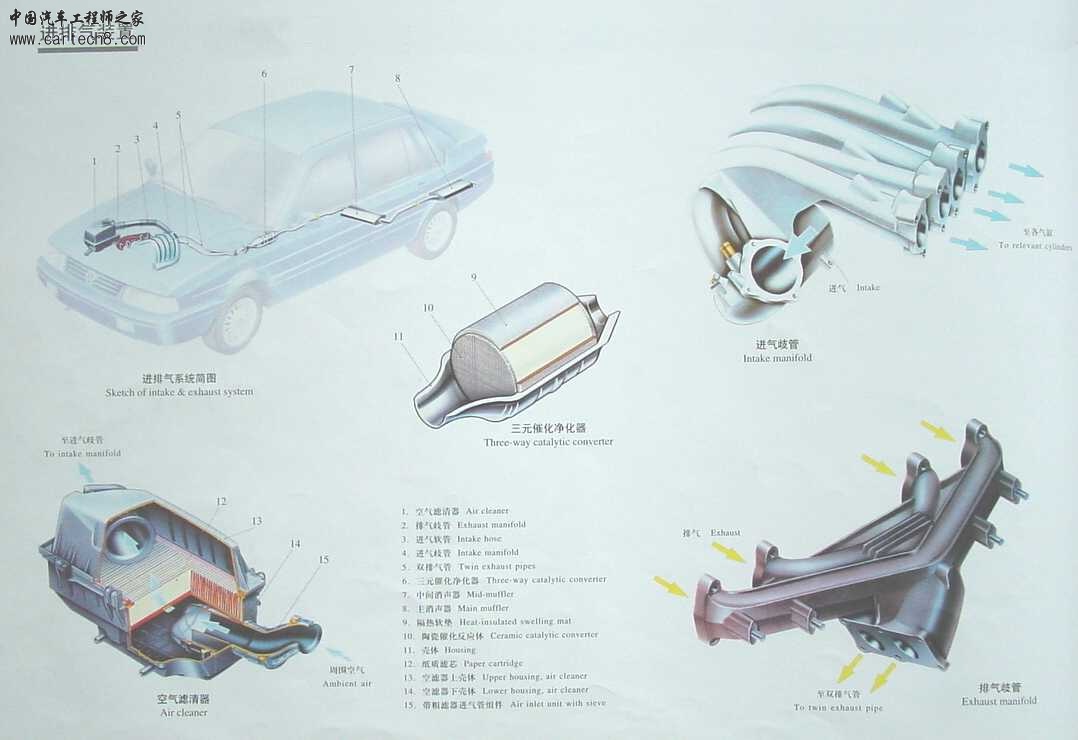

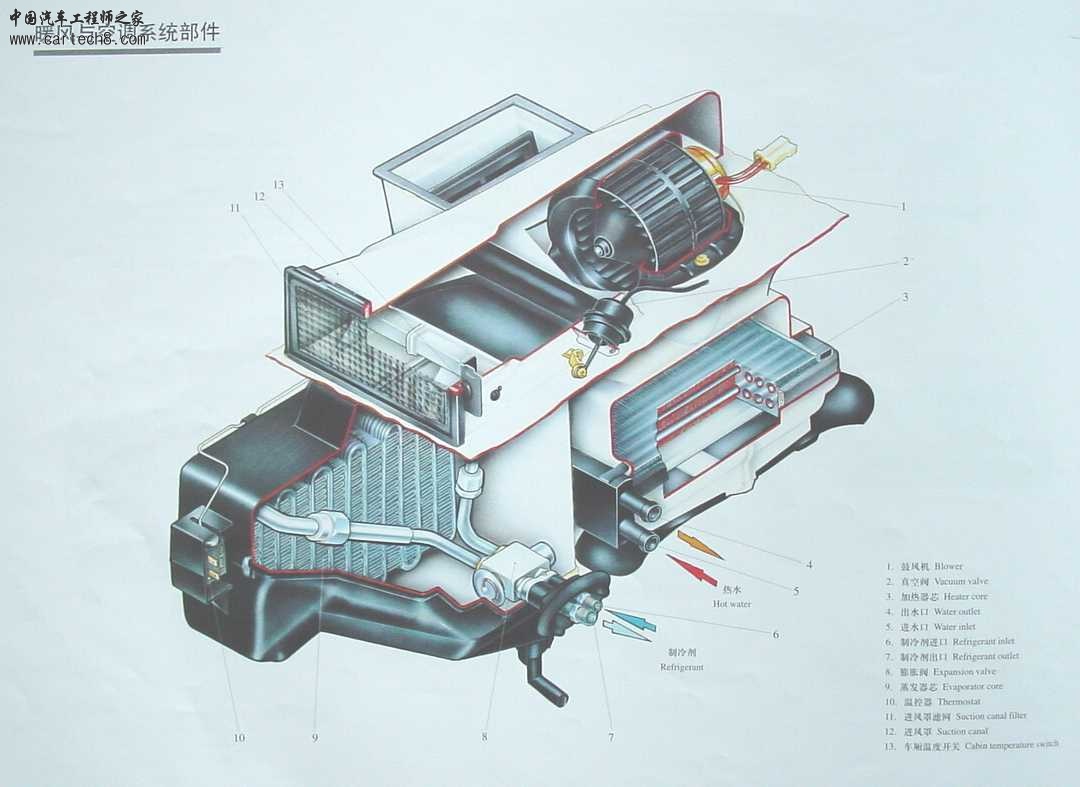

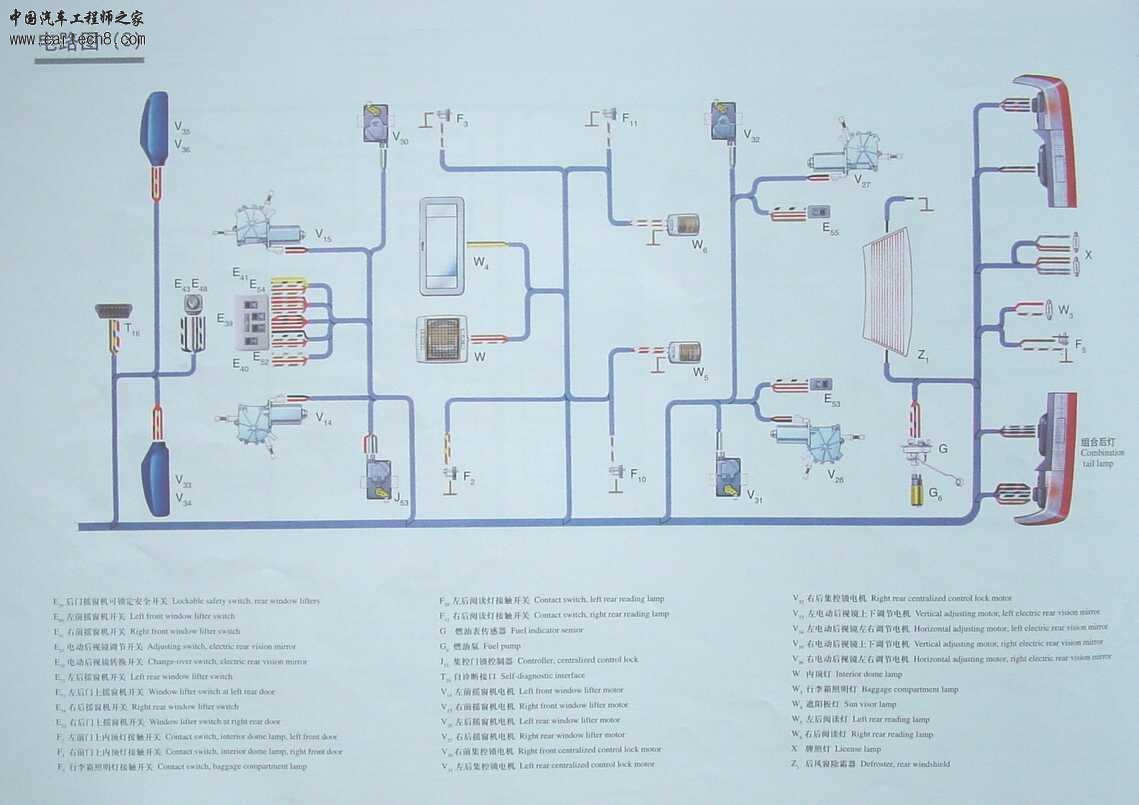

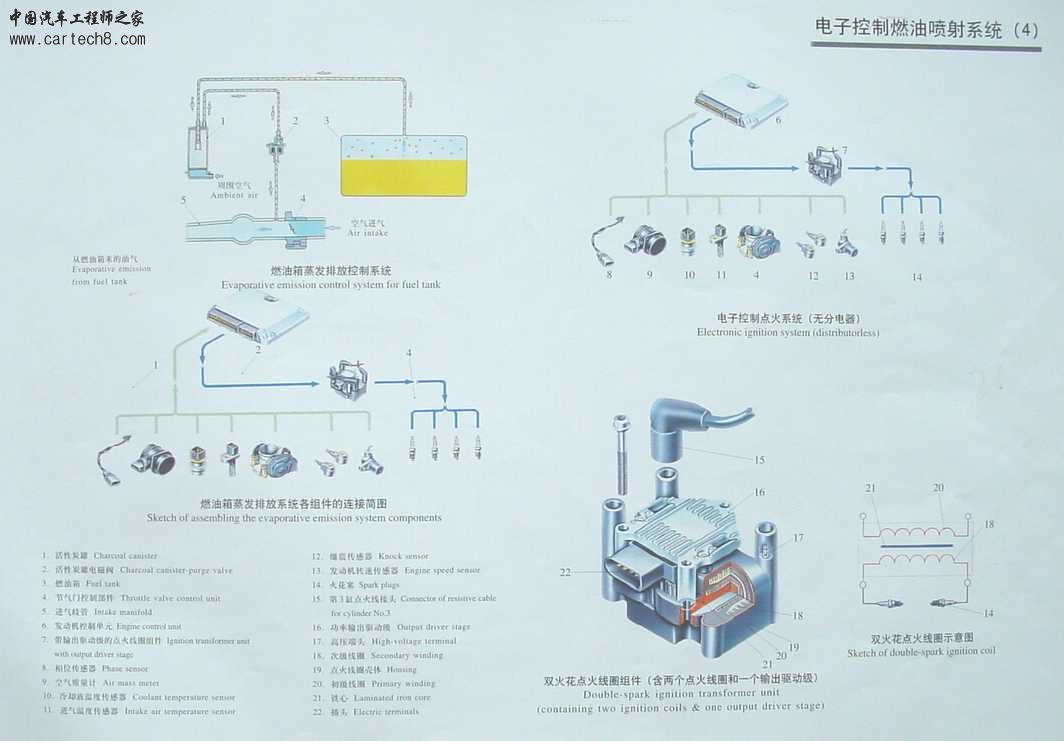

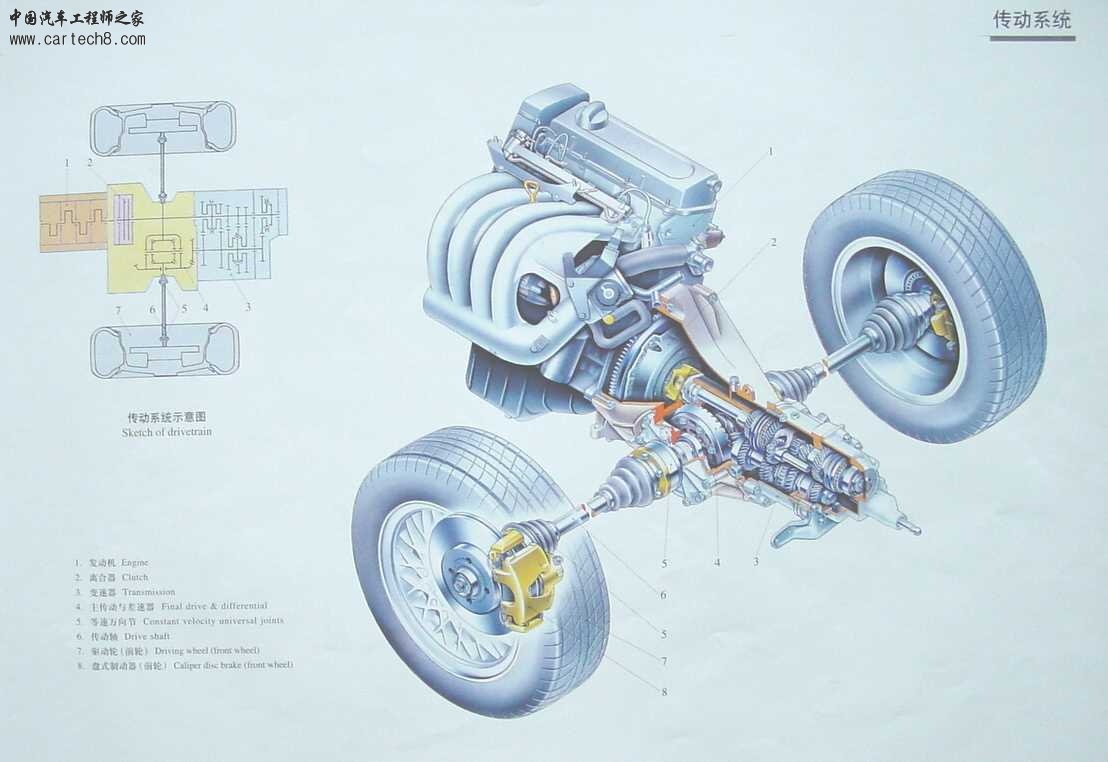

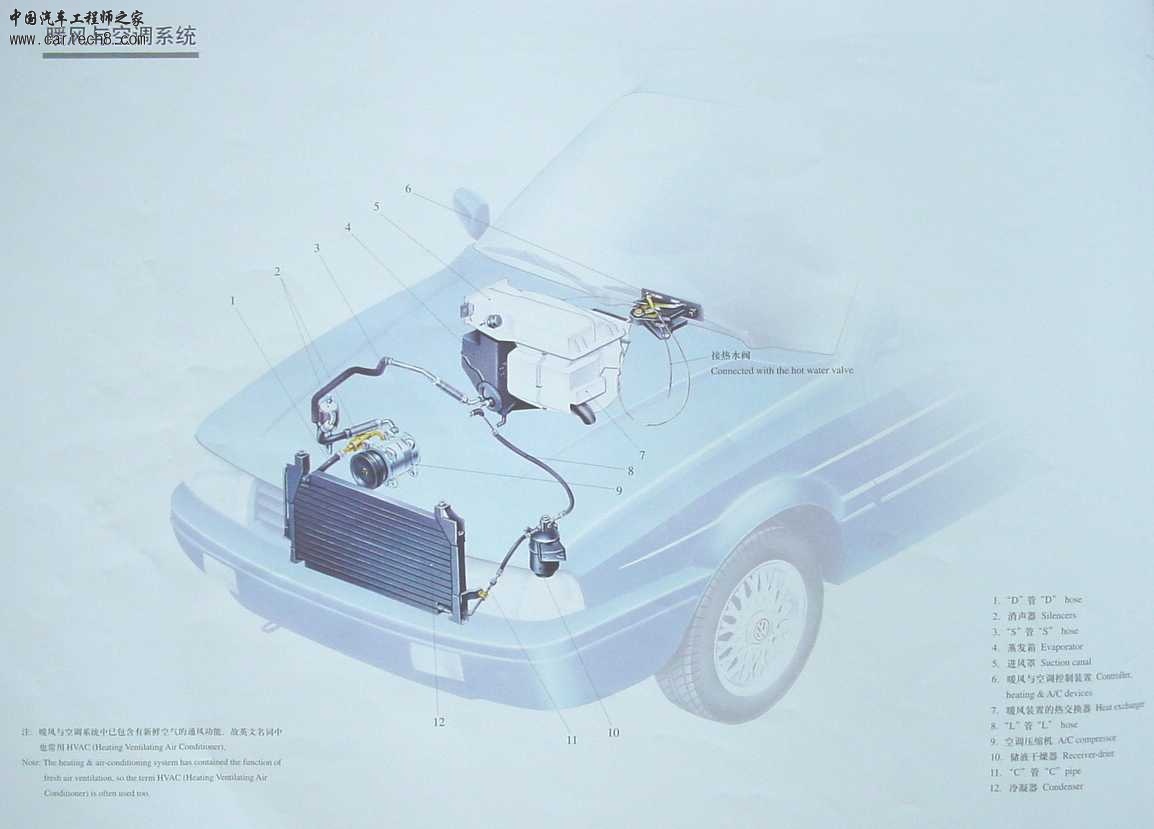

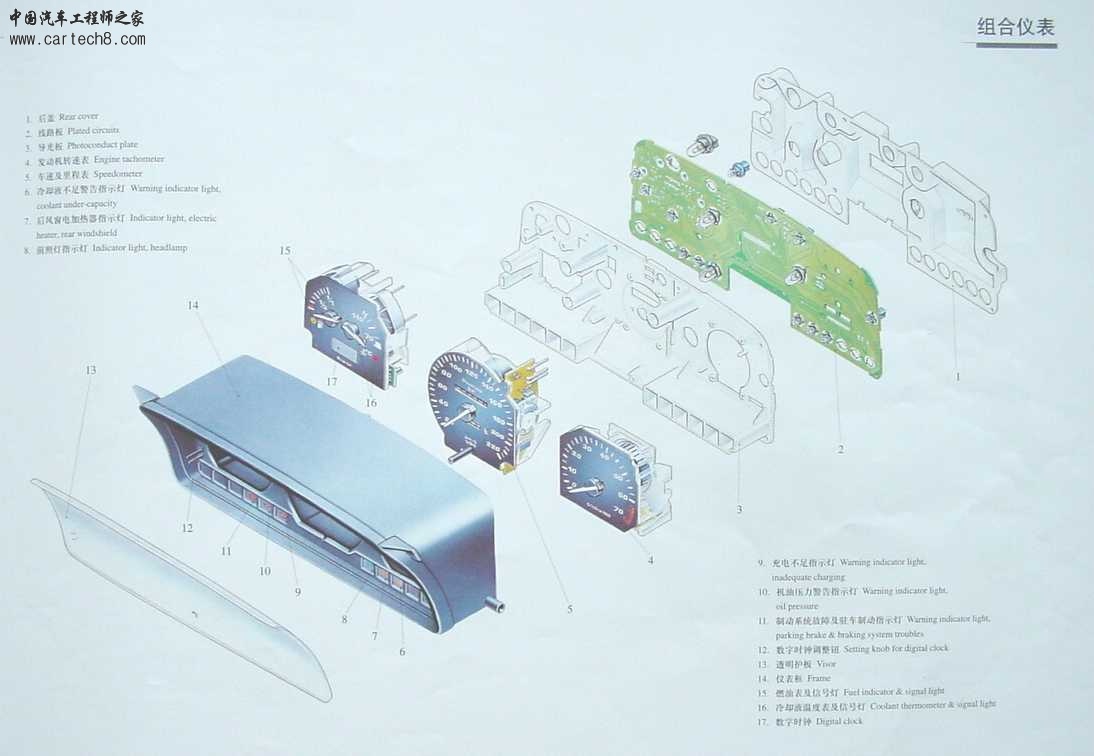

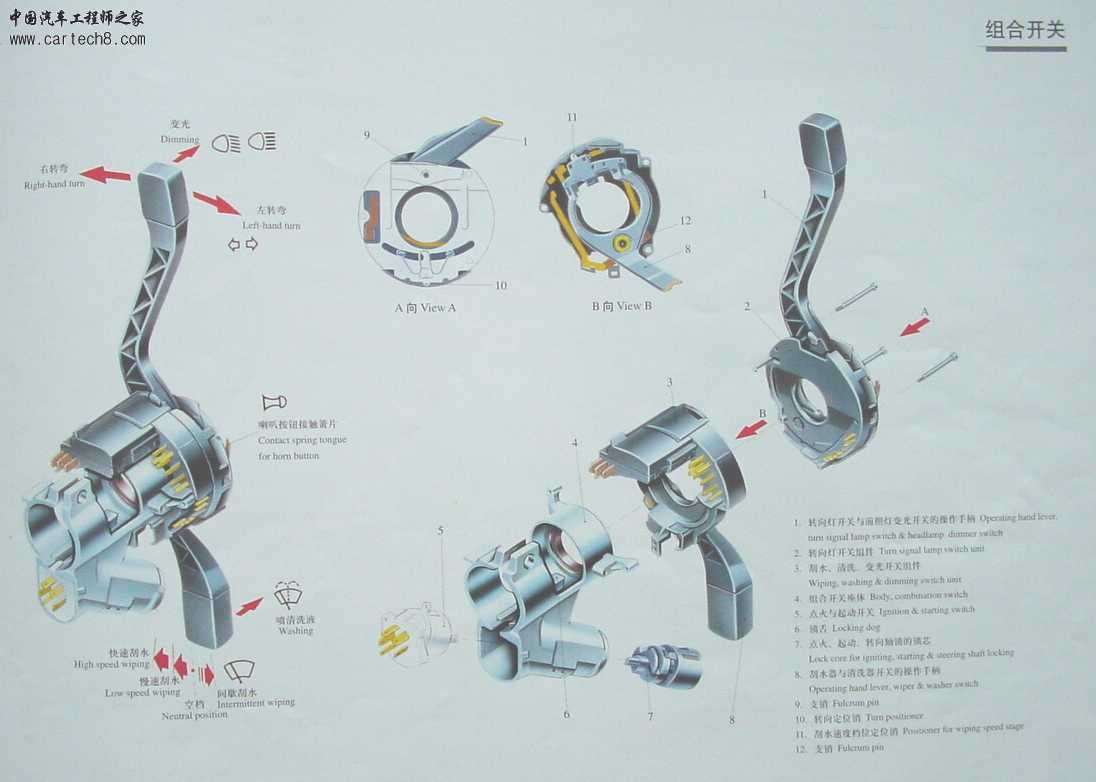

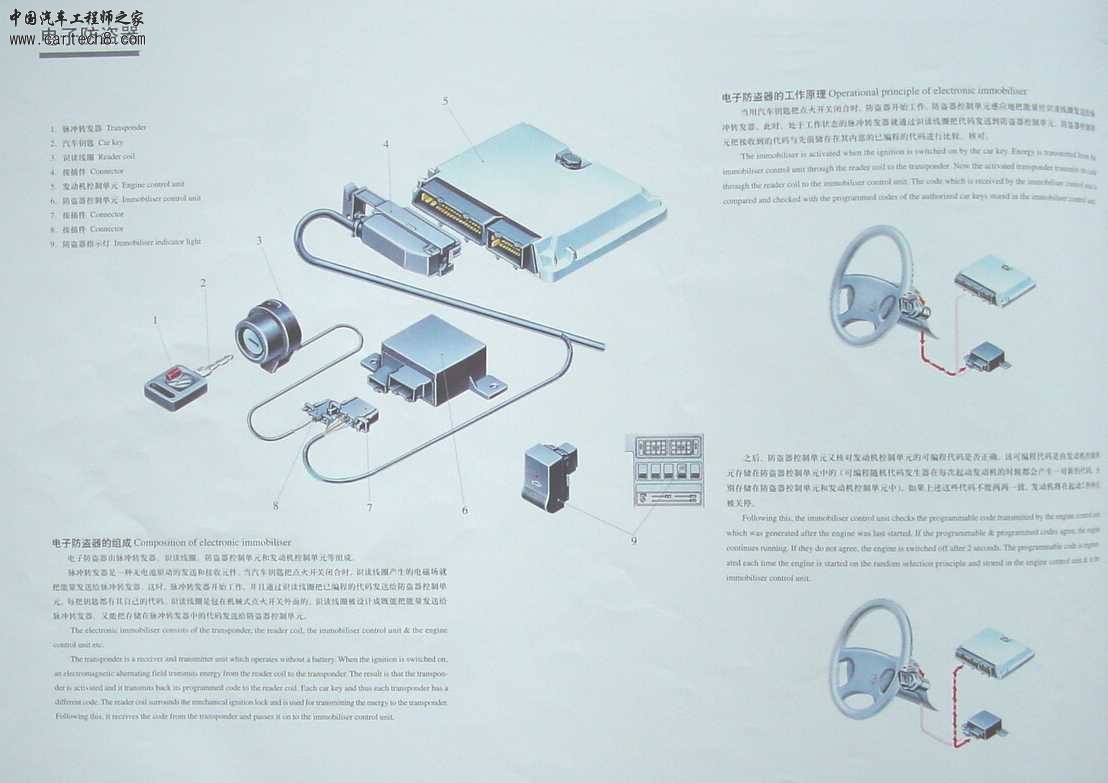

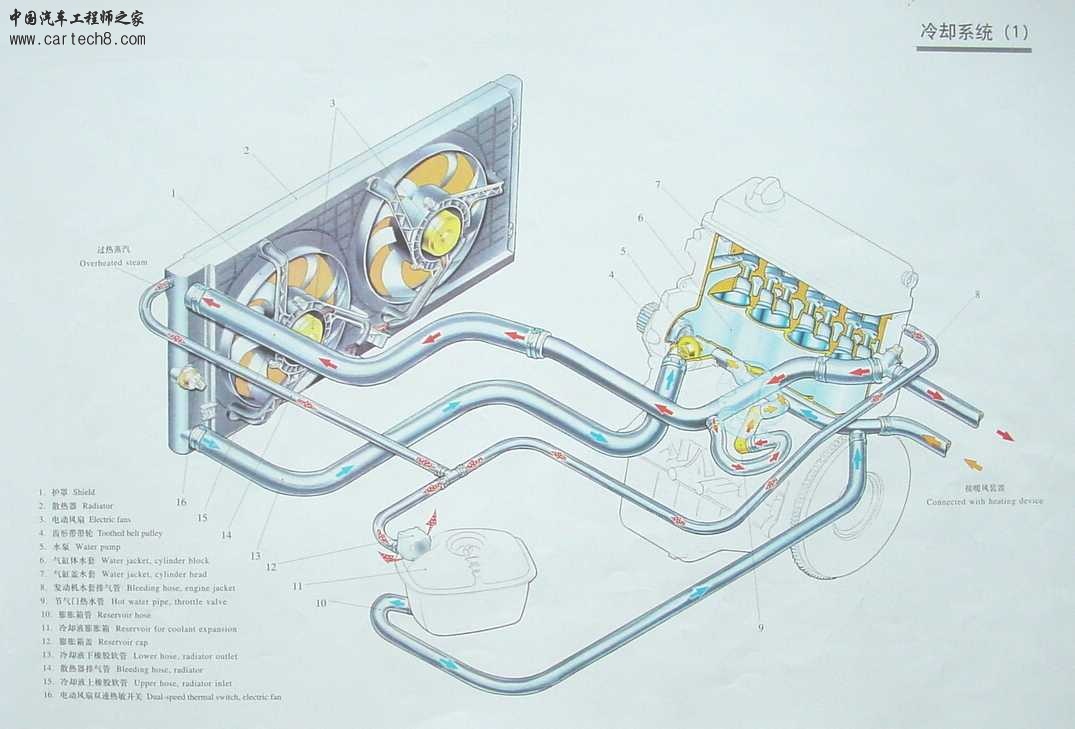

大众汽车系统图

该用户从未签到

发表于 15-4-2010 09:17:32 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录 填写你的培训需求，我们帮你找 招募汽车专业培训老师

大众维修群	通用维修群	五菱维修群	长安维修群	奇瑞维修群	吉利维修群	比亚迪维修群	上汽维修群
丰田维修群	本田维修群	日产维修群	现代维修群	雪铁龙维修群	卡车维修群	福特维修群	长城维修群

回复

使用道具举报

该用户从未签到

发表于 15-4-2010 10:52:17 | 显示全部楼层

好东西，简洁明了
感谢lz分享

回复支持反对

使用道具举报

该用户从未签到

发表于 18-4-2010 18:55:43 | 显示全部楼层

LZ爱死你了
正需要呢
要是带尺寸的话那就好了

回复支持反对

使用道具举报

该用户从未签到

发表于 20-4-2010 10:29:03 | 显示全部楼层

好东西，顶楼主！谢谢分享！

回复支持反对

使用道具举报

该用户从未签到

发表于 20-4-2010 11:03:44 | 显示全部楼层

非常感谢，就是图不是很清楚

回复支持反对

使用道具举报

该用户从未签到

发表于 10-5-2010 16:00:13 | 显示全部楼层

这图和学校实验室的图好像啊。。。。

回复支持反对

使用道具举报

TA的每日心情

	开心 15-9-2015 14:42

签到天数: 1 天

[LV.1]初来乍到

发表于 26-9-2010 19:41:53 | 显示全部楼层

建议斑竹给ＬＺ加精

回复支持反对

使用道具举报

该用户从未签到

发表于 7-10-2010 17:43:54 | 显示全部楼层

楼主是好人，很棒的资料

回复支持反对

使用道具举报

该用户从未签到

发表于 24-3-2011 14:55:32 | 显示全部楼层

多谢版主的分享，这玩样不牵涉公司机密吧，呵呵呵

回复支持反对

使用道具举报
