电源开关原理图

944543252

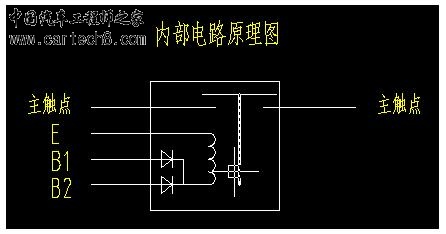

这个是汽车电磁电源总开关的叫路原理图，B是电源正极，
为什么要用2个接线柱B1、B2，请高手指教。谢谢。

APPLE521

主要是用来电源防反的，

HZGXFJ

见过一位老兄，去掉二极管，在反着接，结果消防队来上班了

wzychy

也遇到过这个问题，也没弄清楚，可能是单向防反吧

lishiyao

单向防反

zlj_1999

防止串电,原理是这样的,B1接ACC档,B2接ON档,这样只要钥匙门打开,电源总开关就吸合,给整车供电.加上两个二极管,目的防止ACC档和ON档电串在一起.

sesshouhmaru

我想还有另一种用途吧：线圈的电流释放。
可以尝试这样的用法：把E和B1一起（短接）接到电池负极和搭铁，B2接电源。
这样即使E,B1接到电源，B2接到负极（反接）也不会损坏继电器，但继电器不会工作。
当B2断开电源后（继电器触点释放），线圈里面产生的反电动势会通过E-》B1-》线圈-》E，这个回路快速释放，同时，B2截止，不会干扰B2的正极。
楼上说的也是一种用法，这种二极管的接法就是电路里面：或门的结构。
