我画的图，还缺点资料，大家帮帮忙吧~~

zhuye568 · 发表于 8-5-2010 10:30:05

我的毕业设计，图画的差不多了，主要是曲柄连杆机构，就差论文了，想要点发动机建模方面的资料，还有我国发动机发展状况和前景

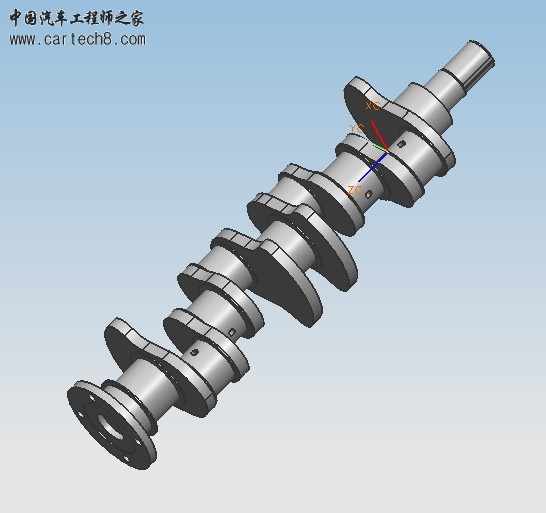

曲轴

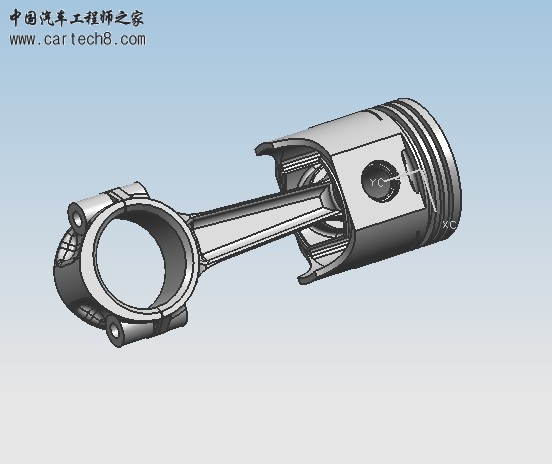

小装配

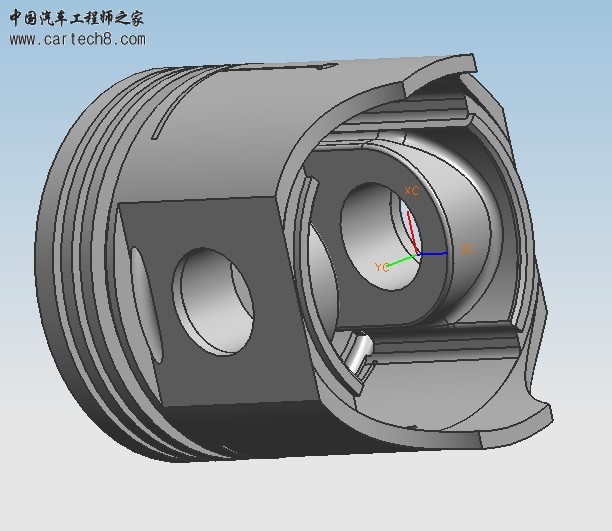

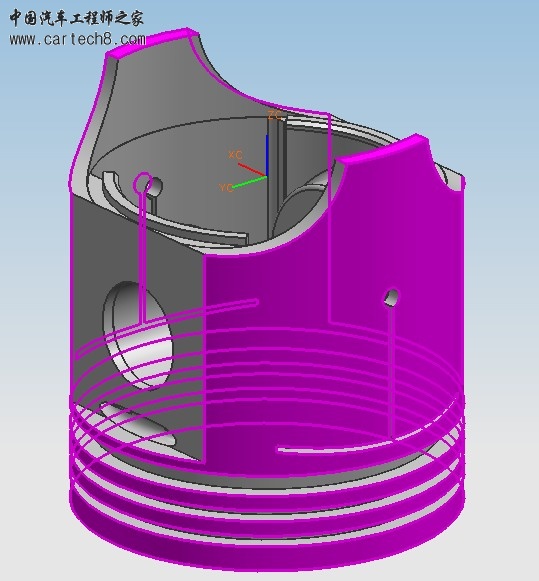

活塞

图是用ug画的，自己比较喜欢这个，好操作，但好多高级功能还不会用，求高手指点交流

zoudengji · 发表于 8-5-2010 23:28:27

看你画的活塞和曲轴应该没有考虑到加工的问题，曲柄连杆机构建模都比较简单，有图纸就成。但发动机专业方面的UG建模资料没见过，另外国内发动机发展状况及前景网上蛮多。

uyxiaolin · 发表于 21-5-2010 14:34:05

这些用SolidWorks更好画

sun2714 · 发表于 24-5-2010 09:37:02

楼主有cad图纸么？

liu-jisen · 发表于 7-12-2011 20:56:45

楼主你能把你画这个活塞，曲轴，的设计图纸发来吗，我想做，就是现在手上没有尺寸
