跪求单横臂悬架设计计算

bluesky_135

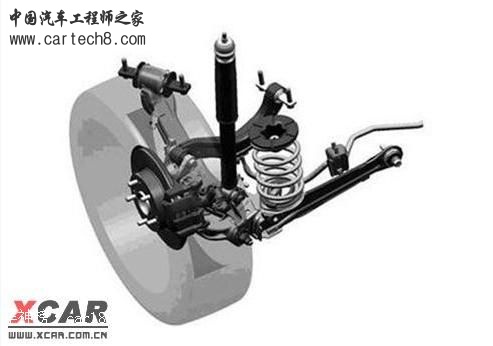

哪位高手发点单横臂（不需要转向的）悬架实物图片啊？有计算过程的模板就更好了，帮帮忙，论文快要交了，谢谢各位了。下图是百度搜的，可是有转向的，去掉了我就不清楚中间断开部分怎么和车身连接了。

bluesky_135

应该是这张图

纽基

应该是这张图
bluesky_135 发表于 21-5-2010 13:27

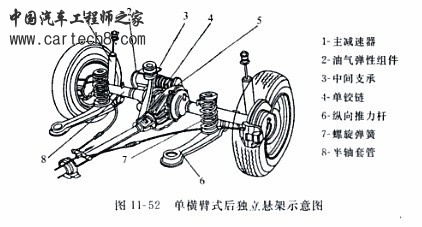

吉林工业大学的这本教科书上，是错的。
其实是但旋臂。
单横臂其实是双叉臂的简化变形。
