转向阻力矩

060120306 · 发表于 31-5-2010 20:27:14

本帖最后由 060120306 于 31-5-2010 20:28 编辑

求高手估计一下转向阻力矩

ncu_eagle · 发表于 2-6-2010 16:19:53

轮胎气压呢?
转向阻力矩与这个也有关呀

jx969 · 发表于 12-6-2010 13:54:40

一般用半经验公式计算，汽车设计书上有

361693277 · 发表于 14-6-2010 09:02:41

Mr=f/3 √(G^3/P)
f为轮胎和路面的滑动摩擦系数，一般取0.7；
G为转向轴负荷（N);
P为轮胎气压（MPa)

wellen · 发表于 7-9-2010 22:34:24

这个是我需要的

coolcocacola · 发表于 25-5-2011 14:35:07

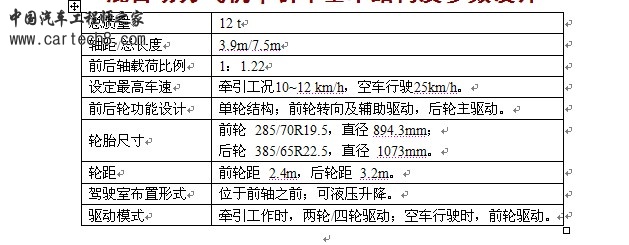

按LSS的经验公式算一辆5轴轴荷10吨转向阻力矩为3727Nm，合理吗？

631818160 · 发表于 26-5-2011 09:43:06

用半经验公式，这挺简单的啊，那公式几乎所有设计书上都有

631818160 · 发表于 26-5-2011 10:24:43

我也得学学，是跟轮胎气压有关

虫在江湖 · 发表于 26-5-2011 23:32:51

都是高手我堂堂转向系统开发主管居然还真不会惭愧

coolcocacola · 发表于 30-5-2011 11:27:01

我用这个公式算的：转向阻力矩Tr主要由转向轮相对于主销轴线的滚动阻力矩T1，轮胎与地面接触部分的扭转产生的滑动摩擦力矩T2,以及转向轮的自动回正力矩所形成的阻力矩T3,主销处的摩擦力矩T4组成。
Tr= T1+ T2+ T3+T4
T1=G1*f*a
T2=G1*x*φ
T3=G1*D*sin(2γ)*sin(α)/2

式中
G1---转向轮上载荷；
a---滚动阻力臂，主销偏移距。
f---车轮滚动阻力系数，计算时可以取f=0.015
γ---主销内倾角
α---转向轮的转角
x---滑动摩擦力矩T2的力臂
，r,rj车轮的自由半径和静力半径
f1 , f2 —主销推力轴承及衬套的摩擦因数f1=0.004, f2=0.006
r1,r2 —分别为推力轴承中径之半及衬套内孔半径，mm
h —上、下耳衬套中点之间的距离，mm
K — 前轴动载荷系数
q —车轮中心到主销中心距离
φ —路面摩擦系数
这个算完的力矩要比经验公式大4倍，这样推出来助力缸截面面积要大好多啊~~~

coolcocacola · 发表于 30-5-2011 11:40:57

补充：X=0.5X﹙r² - rj²﹚½(开根号)

coolcocacola · 发表于 30-5-2011 21:52:59

晕啊公式怎么显示不出来,X=0.5X根号下(r的平方- rj的平方）

wjian · 发表于 31-5-2011 11:25:08

还和前轮的轴重有关.

pianziben · 发表于 10-4-2012 14:02:59

转向节原地转向阻力矩：M_R=f/3(G³/p)^1/2,式中，f为轮胎和路面间的滑动摩擦因数，一般取0.7； G为转向轴负荷（N）；p为轮胎气压（MPa）。

nmbtl · 发表于 31-12-2014 16:23:28

各位已介绍了两种计算方法，哪一种计算的结果更符合实际情况？
