GT计算消声器TL的具体办法

狐精 · 发表于 26-6-2010 10:13:07

看GT计算消声器TL损失的例子，正好自己也是这块的，把自己的心得写下来，就当作笔记，希望对大家有用！
1．
用到的主要组件
声源：一般采用whitenoise,也就是endflowspeaker
Driver Object：主要设定声源的有关参数，这里设定的频率直接影响到声源输出的白噪声成分以及acousttransLoss的分析精度
acousttransLoss:通过4点声压来测量TL
SensorConn:用于连接Microphone
FFT:检测你要的数据
PIPE
FSTateinit
Subassembly 用来把你的消声器模型包含到当前分析中来
至于连线，我就不讲了，如果不回你还是先看看书！
2．
要注意的事项
声源中的MeanVelocity的设定，一般来说设置为0，但由于0m/s会导致计算很难收敛，这个值越大约容易收敛，建议向设定为0得人，该设置1m/s比较好
另外就是在RUNSETup中设定MaximumTime Step的时候要注意，
比如你感兴趣的最高频率是2000Hz,这样为了保证最高频率的一个周期内有6个左右的计算值，0。0005/6=0。000083sec，转化为角度（360度X10Hz(base frequency of drive=3600）,Maximum time step=3600X0.000083大约0.3左右，因此这里可以设定为0.3
还有就是有的人可能在subassembly的部分加入了参数，对于参数的设定一定要注意。如果有需要我会在以后的回复中详细说

龙翱潜世 · 发表于 2-7-2010 15:57:11

感谢楼主分享正在做消声器

龙翱潜世 · 发表于 8-7-2010 17:27:35

希望楼主能更详细的说一些关于tl的参数设置问题谢过谢过谢过

lg_nannan · 发表于 9-8-2010 14:30:02

请问楼主mean velocity的大小对传递损失有没有什么影响

dxrd22 · 发表于 7-12-2010 11:56:20

楼主怎么都没回复了，这都好几个月了，还有消声器的建模步骤能不能说得清楚一点，新手，不太懂前处理的方法

helwei · 发表于 23-12-2010 09:56:25

新手来学习

taqing · 发表于 25-2-2012 13:44:12

受教了。这些参数还真是麻烦，

zhengdl2001 · 发表于 25-2-2012 20:25:44

最好说细致一些，对于新手来说，论文之类的并没有太大用途。

372368620 · 发表于 21-3-2013 12:05:11

在仿真时出现了exceeded maximum number of harmonics，这是怎么回事啊，麻烦楼主指点

lsj422407 · 发表于 2-4-2013 14:06:22

楼主，请问，EndFlowspeaker里的Driverobject与AcoustTranslLoss里面的BaseFrequency Driver是什么关系？有什么区别？

笑面虎 · 发表于 17-5-2013 10:22:00

本帖最后由笑面虎于 17-5-2013 10:28 编辑

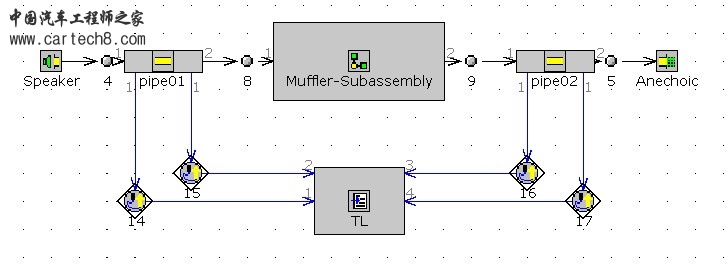

基频是仿真的起始频率，模型如下

笑面虎 · 发表于 17-5-2013 10:24:04

本帖最后由笑面虎于 17-5-2013 10:30 编辑

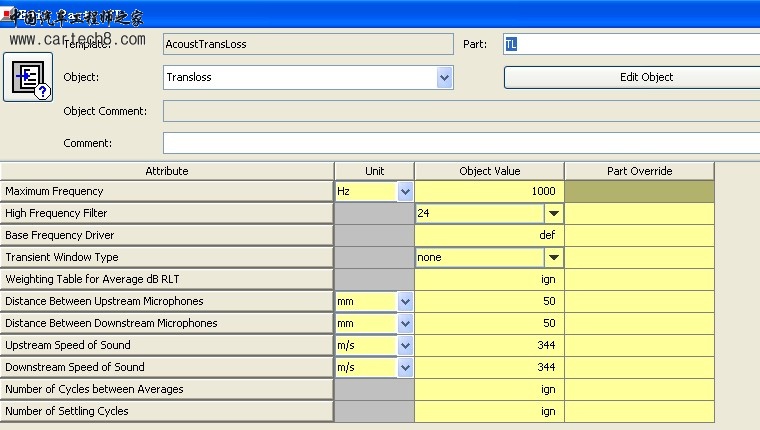

参数设定：如下截图

笑面虎 · 发表于 17-5-2013 10:26:56

本帖最后由笑面虎于 17-5-2013 10:32 编辑

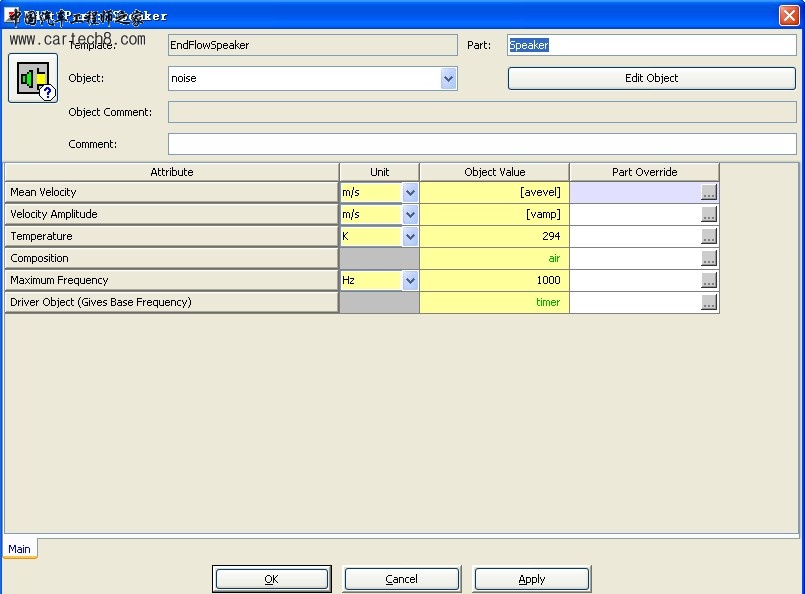

2、参数设定如下

nvh_xjwang · 发表于 20-11-2013 15:02:43

对里面很多参数都不懂啊。。。

978747236 · 发表于 3-12-2013 14:02:05

谢谢楼主了
