求助：这种类型的消声器如何在Muffler中建模啊

yyww1987 · 发表于 7-7-2010 10:41:21

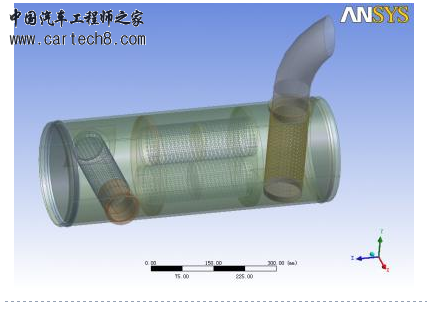

两根外面的管子不在中轴线上。这样如何建模啊，谢谢回答啊

imjacksong · 发表于 8-7-2010 20:18:28

这个在6.2,7.0版本的GEM3D中都可以很容易实现。
在muffler中只好建立一个竖管，不要和外壁干涉，然后在生成模型中自己连接。

绝对零度 · 发表于 12-7-2010 22:18:50

在GEM 3D里面可以实现

lg_nannan · 发表于 9-8-2010 14:12:24

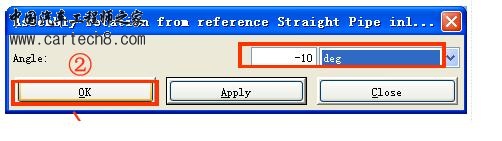

在GT7.0版本的GEM3D中，按照常规方法建立管子之后，通过"Builer/transformations/assembly rotation"可对其进行旋转

longyh · 发表于 11-4-2012 20:44:26

求教大侠《接着楼主的问题问啊，那个进出口管的另一端怎么和圆柱面连接啊，在GT7.0中？

zhbingstar · 发表于 4-6-2012 11:48:24

楼上的是说进出口管与腔的连接吗？你直接按空间位置放好结构就OK了，管子是插入到腔中的，自然是连接好了的。。不过楼主的消声器出入口管连接方式在工艺性感觉不是很好，也许楼上的是担心这个是吧，另外，muffler建模中不是要求你精确到1mm的，只要误差不是很大，对结果是没太大影响的，，在实际中产品的公差有时候弄不好都有好几毫米，，主要看你怎么用

longyh · 发表于 7-6-2012 21:15:12

回复楼上，我没有讲清楚，就是上图进气管另一头是个壁板连接的，未打通，不知道如何实现
出口管也是有一端跟壁板连接着。
如果通过壁板当然很简单啊

zhbingstar · 发表于 12-6-2012 20:01:00

你说的是管子有一段是不通的是吧？选中管子，右键选第三项cap或者说通过菜单栏上也可以选的，然后就可以再管子的一端添加一个盖板，就实现你要求的功能了
