大众电路基础望前辈解答

605418013 · 发表于 14-7-2011 23:06:28

建议你找一下大众车的电路图导线代码就能解决了。搞懂这个就能知道他是从哪来到哪去，是什么颜色的先和她的作用。。。

蒲方林 · 发表于 13-7-2010 11:23:31

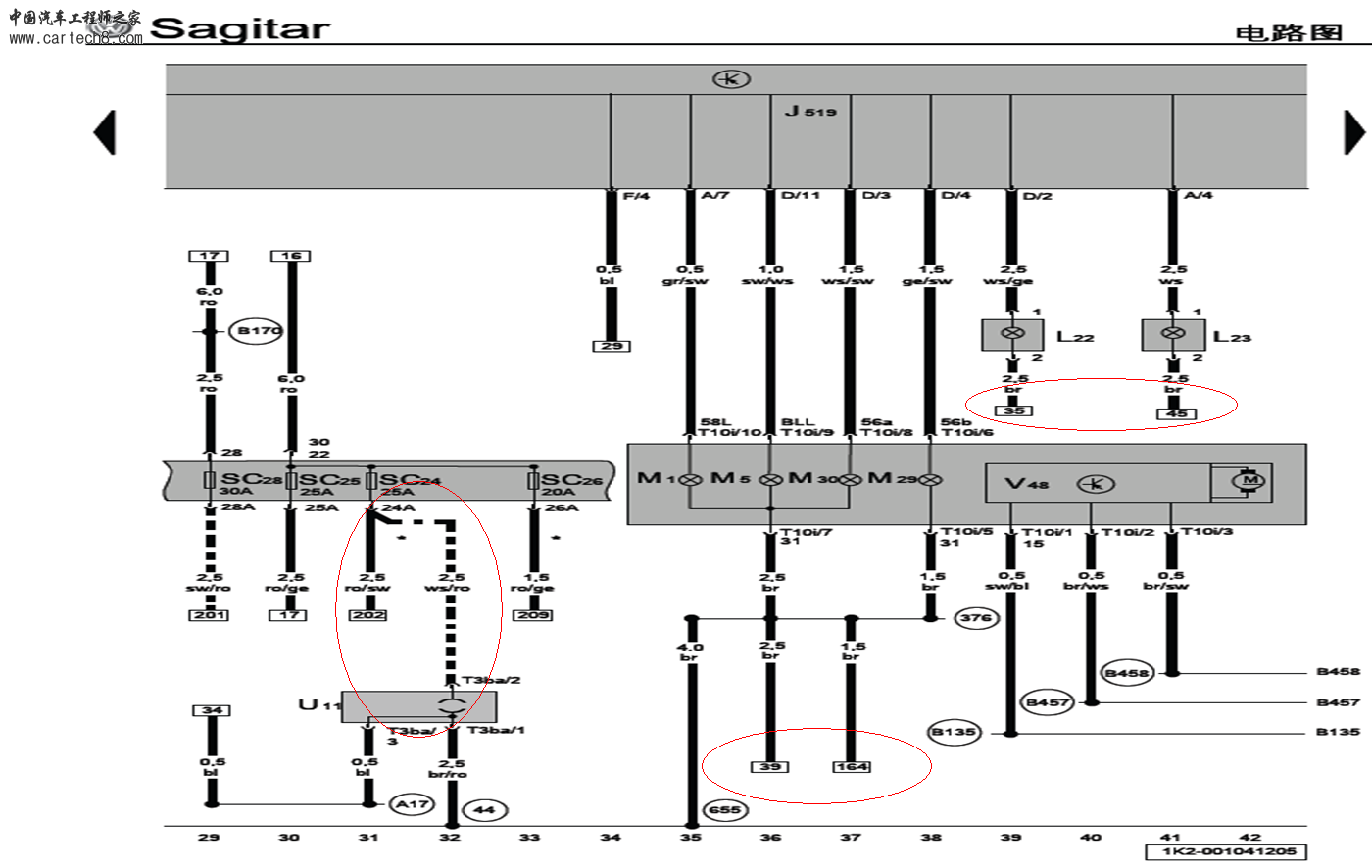

就是请教的问题都已经图中花圈了，像图上的39 164
在电路图上根本都不知道它们是到哪的。有查看的方法吗？

atlroger · 发表于 13-7-2010 12:50:21

发PDF格式的文件看看

HEI · 发表于 15-7-2010 21:07:35

发PDF格式的文件看看

happysexyboy · 发表于 22-7-2010 14:46:05

这不是很简单的！大学里电路没有学吗！

骡拉摩托 · 发表于 24-7-2010 21:40:43

看电路图的最下方有连续的数字，你画圈的数字就是这根线到了那里。

maliyana · 发表于 27-7-2010 12:39:54

汽车电路是一根筋
顺查就可以

klting · 发表于 11-8-2010 22:19:55

你还需要另外几张图一起配合看。

jccad · 发表于 11-8-2010 22:49:01

看仔细肯定在你要用原理和坐标相结合看

木头夏 · 发表于 12-8-2010 13:11:49

这个很容易啊

wb58158 · 发表于 22-8-2010 22:00:30

你不能只看一页电路图那样的话你是看不明白的画圈的数字就是连接到最下面的那排数字你把那个数找到连起来看就好了

风云L · 发表于 29-8-2010 16:54:26

那上面的数字在别的叶上有相同的，那就是走向那的

卡车人 · 发表于 4-9-2010 12:51:12

iso里有没有规定啊？

高兴的一天 · 发表于 8-5-2011 14:04:25

5搂说的对，大众车的电路就是这样的

babybkzj · 发表于 11-5-2011 15:29:10

看来大众线路图的前面说明没有看，线路图中如何直接画线的化电路图会显得太乱，所以为了好看，将这个线路接点的另一头用相应数字对接，比如在36的接线下面是39，那么在39的这一列上有一个36和它对应
