求助中间轴式变速器轴的强度校核

stman · 发表于 10-10-2010 08:37:43

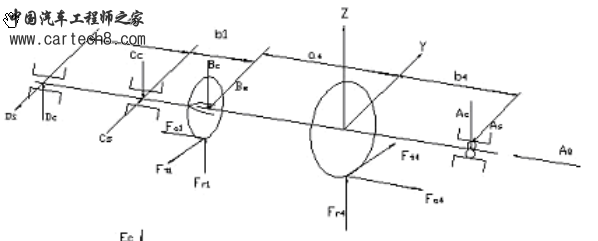

描述：此图为先计算输出，以A，B点为支撑点，后计算输入轴，以A,C为支撑点。B点即为两轴连接点
图片：

输入轴和输出轴处为滚针轴承链接，如何考虑这个位置的受力？
我看有的说，先校核输出轴，把此点作为支撑点计算支反力，
计算输入轴时，没有吧此点算做支反力，把此处作为了刚性连接，并以输入轴前轴承和输出轴后轴承处做为支点进行计算。这样是否合理？
求各位大侠指点～～

stman · 发表于 10-10-2010 08:38:15

是不是因为输入轴与输出轴连接处，有一个常啮合齿轮，该齿轮近似在该支点处的外圈（轴向距离不大，有可能忽略）。并且在输入轴上，这个齿轮与中间轴的齿轮常啮合，抵消了输出轴在连接处的支反力。所以在分析输入轴受力时，只考虑1，输入轴前轴承支点，2，输入轴常啮合齿轮，3，输出轴某档位齿轮，4，输出轴后支撑支点。
这是个人的想法，各位大侠帮忙啊，，实在不会这里的受力分析。

Jeney2010 · 发表于 10-10-2010 09:02:30

我们现在做的轴都不做这些强度校核的。。。和楼主一起等待高手回复啊！

zxy5028760 · 发表于 18-3-2011 21:59:32

貌似有相关的软件，我们一般是用这个软件进行校核

王大少 · 发表于 20-3-2011 22:02:22

我说说我的看法，既然你要校核轴的强度，为什么不按照一般强度理论进行校核呢？输入轴承受的力直接来自发动机，相匹配的发动机最大扭矩是知道的，我了解的是发动机动力通过离合器花键传入输入轴，然后通过相啮合齿轮传递到二轴，那么简单受力图就可以画出来，轴承主要承受的是斜齿轮的径向和轴向载荷（通过轴），轴的材料已知的话，弯曲和扭曲许用应力可以知道，按照相应的弯曲和扭曲强度理论可以计算，具体的公式自己去查
