请教各位这样的柴油机cad图要如何画啊

jyyangming · 发表于 2-11-2010 18:32:41

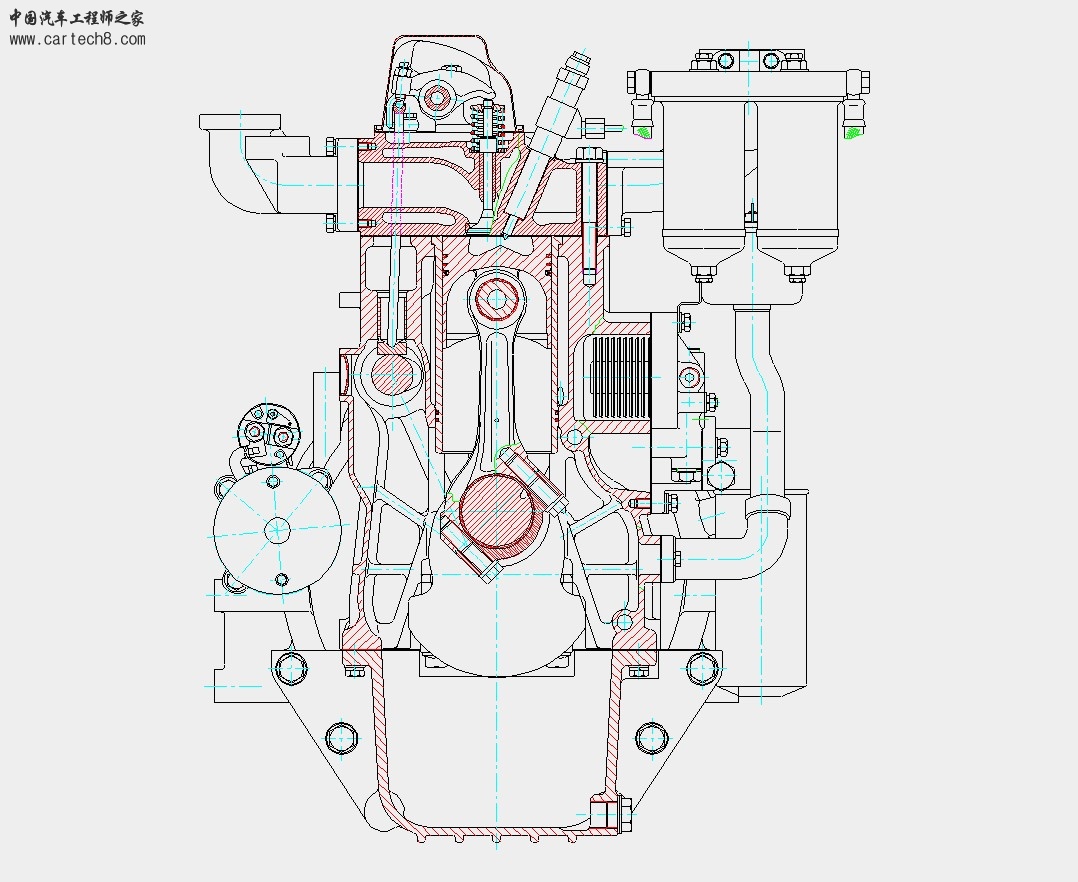

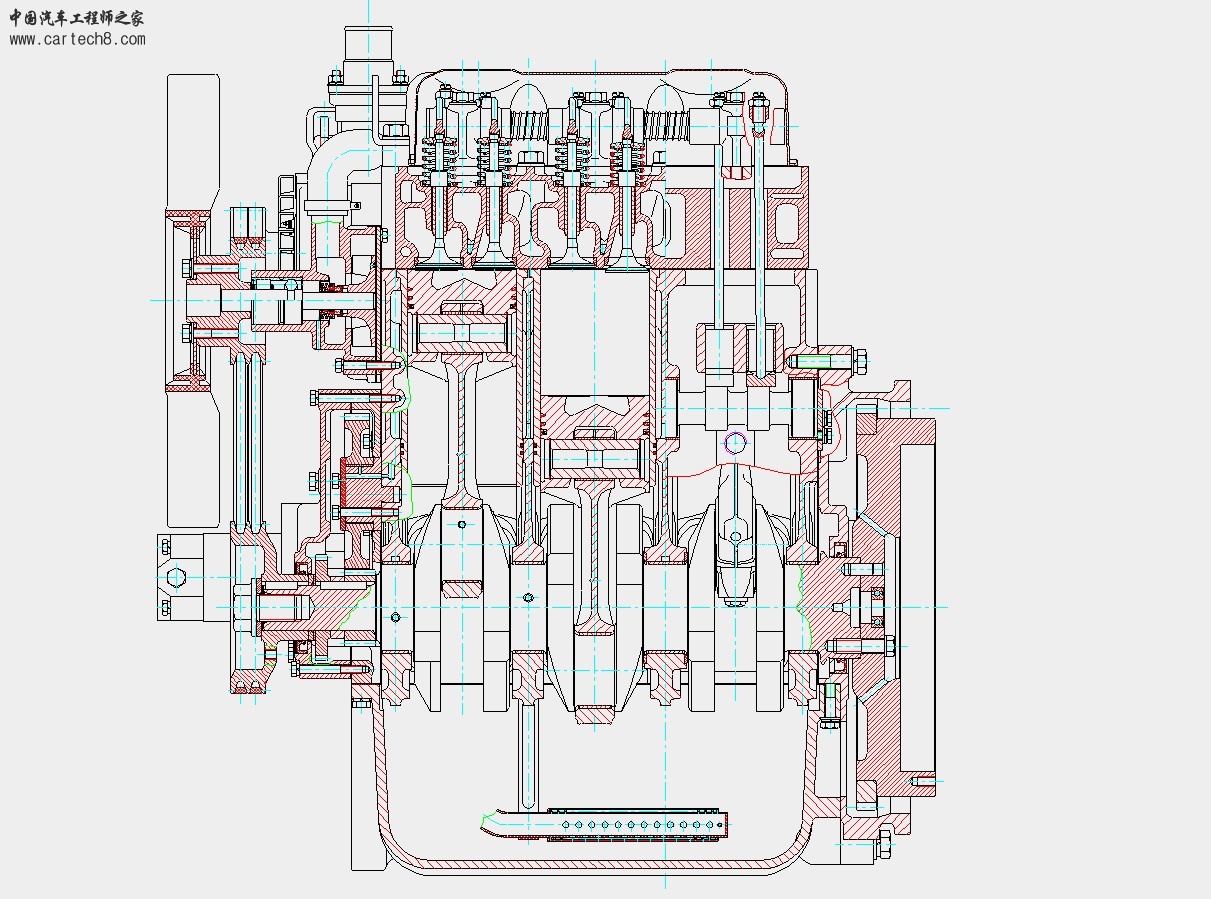

本科生做课设，老师要我们用AutoCAD画个这样的内燃机图，就知道缸径108，行程115，缸数4。然后就甩给我们这张样图，要我们照着画，
实在不知道如何下手，太复杂了，各位大大们快来给个指示啊，先画啥、再画啥、有没有啥技巧啊，这图实在太复杂了，拜托各位大大了，越详
细越好，谢谢大家了~~~

yanjc · 发表于 2-11-2010 22:42:10

本帖最后由 yanjc 于 2-11-2010 22:43 编辑

我记得毕设的时候画图是手绘的，先画曲柄连杆机构，然后画出连杆包络线，再开始画缸体，然后……

其实这样抄图的，不要看着感觉难，起笔以后就容易了。

怎么你这个三缸机没有平衡轴呢？

jyyangming · 发表于 3-11-2010 15:32:13

回复 2# yanjc

我们现在也是抄画，老师发了张1：1图纸，要我们边量边画，还是很麻烦，学动力机械的确实比较辛苦啊，
还是谢谢版主了~~

wangdc · 发表于 3-11-2010 18:49:21

小兄弟你分系统来画（图中各个系统的零件你都知道是啥吧？）给你个建议先看懂图分出各个零件在量各个零件的大概尺寸最后开始画CAD 。考虑现在学生的实际情况看图1个星期量大概尺寸1个星期画图2个星期这样的计划应是能搞定的~

nuba21 · 发表于 5-11-2010 10:19:52

分零件画
再按装配关系拼装
最后按视图剖切
这样能容易点吧

wustzjp · 发表于 5-5-2011 22:42:51

你这已经很不错了。我是要自己设计数据，然后画出来。

andy1007 · 发表于 4-5-2011 19:55:27

同道中人啊！我也在苦恼中啊哥们现在画完了能不能分享下

nedved_1982 · 发表于 12-5-2011 16:22:43

本帖最后由 nedved_1982 于 12-5-2011 16:24 编辑

同学，无论是设计还是装配或者你现在临摹图纸，都应该是从本体到附件，从中心到外沿，答辩的时候老师看图找错也主要是看这部分。要注意，画缸体、缸盖，视图要对应、尺寸要吻合。我认为，你不妨从缸盖和缸体的分界线开始画。
另外，记得在画每个零件的时候都要知道它是什么，在柴油机里面是干什么用的。我原来毕业设计画图的时候把一个气门的两片气门锁夹的剖面线化成一样的了。当时老师纠正了我，我还不太理解，等到工作后就明白了，每个气门的两片锁夹是两个零件啊。
最后，以我的一点经验来告诉你一些重点的尺寸要把握住：缸径、行程、缸心距、主轴颈、连杆轴颈、连杆中心线长度、活塞销外径、气门杆径、凸轮轴经、凸轮升程、摇臂传动比等。
希望你画好图纸、顺利毕业！

Ht_diesel · 发表于 2-4-2012 08:03:43

哥们刚画完。挺麻烦的。耐下心来，没有什么难的地方。就是要静心

anye01 · 发表于 1-4-2012 11:45:34

同时画整个剖图，不过尺寸要自己设计

不羁的风〃 · 发表于 1-4-2012 21:01:31

谁有话这种图的教程及软件，有的发我邮箱：10618624@qq.com，有的发啊感激不尽

Ctalent · 发表于 16-5-2012 15:51:58

同道中人啊，我的基本画完

流茫烽 · 发表于 17-5-2012 09:13:34

楼上说的都不错，先把整个图拆分，制定计划按计划慢慢画就是了，心急吃不了热豆腐哈
