看不过意了，发个陕汽德龙重型车的电路图

[复制链接]
dengzhaoc

该用户从未签到
发表于 20-11-2010 09:19:01 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师

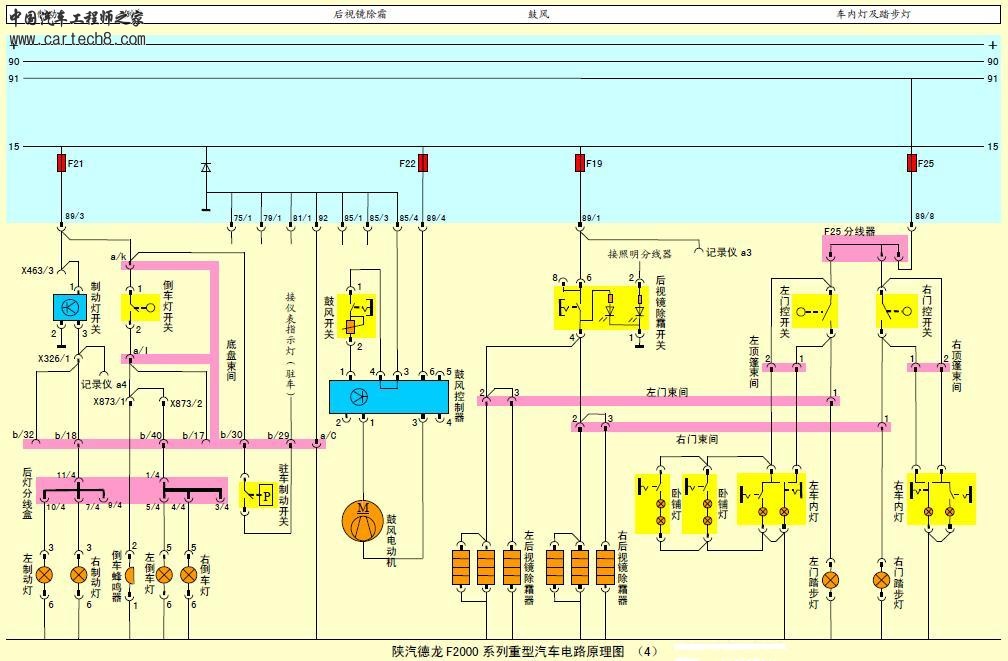

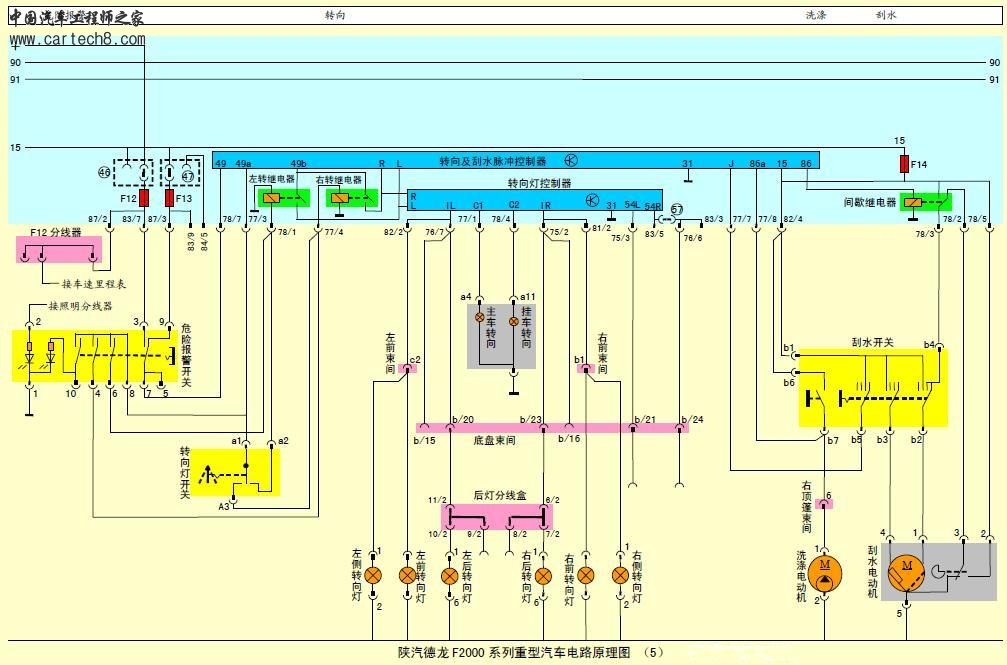

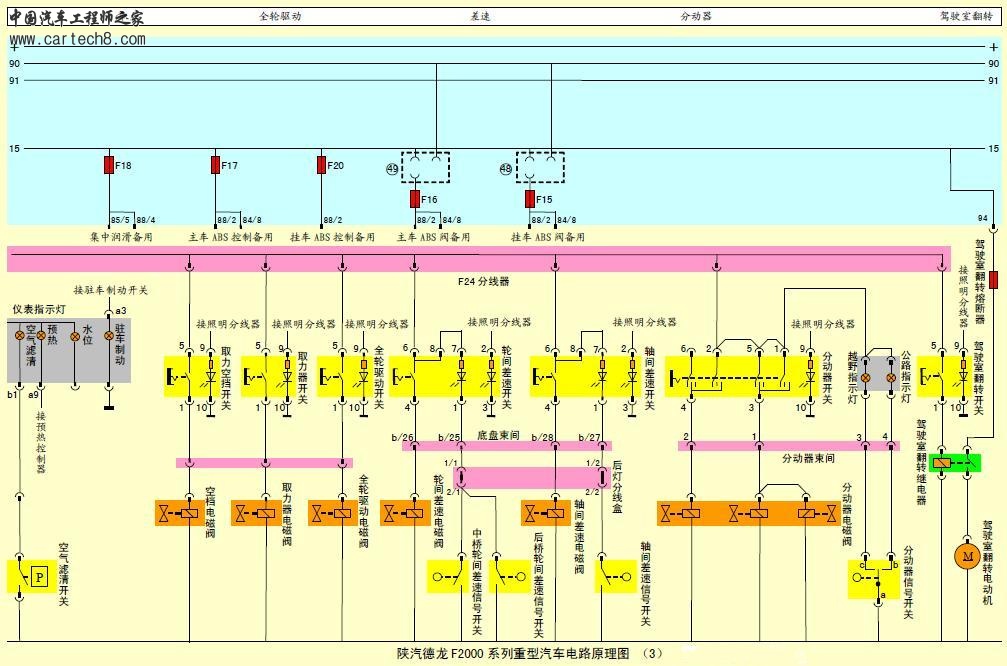

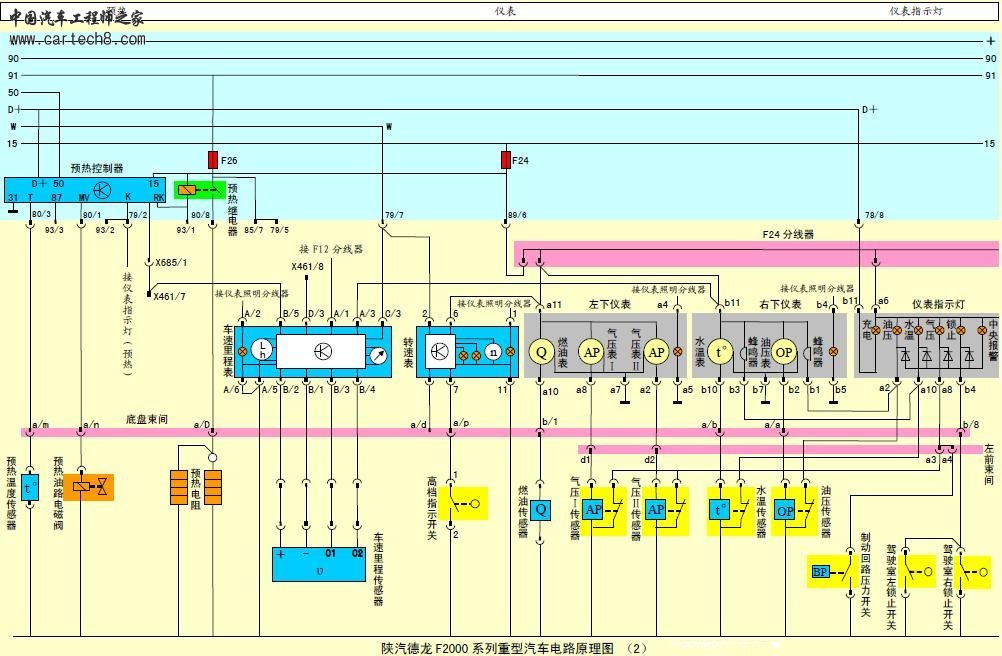

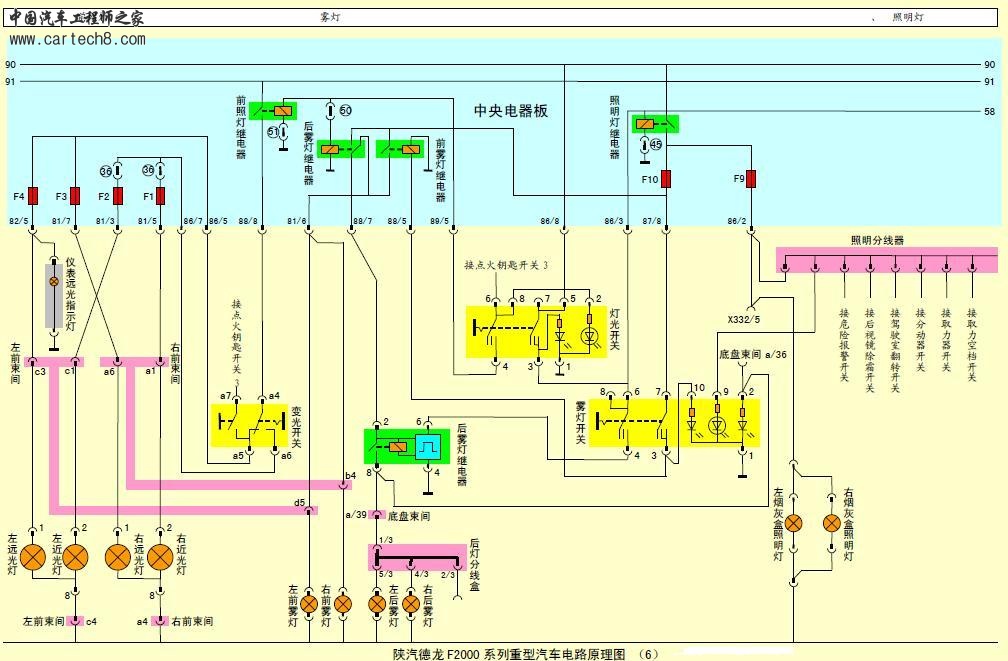

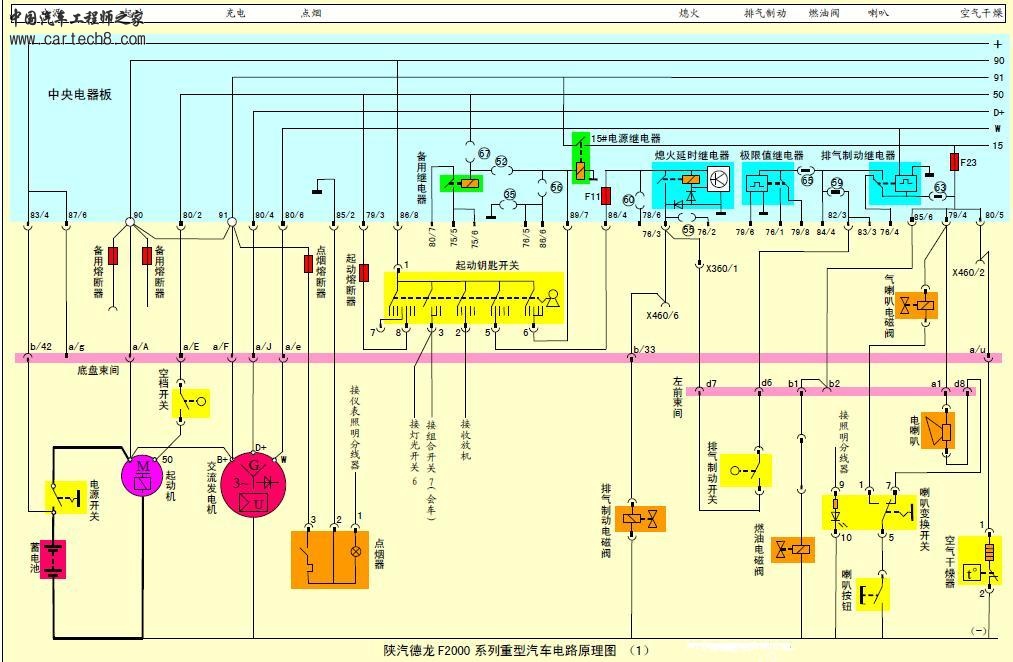

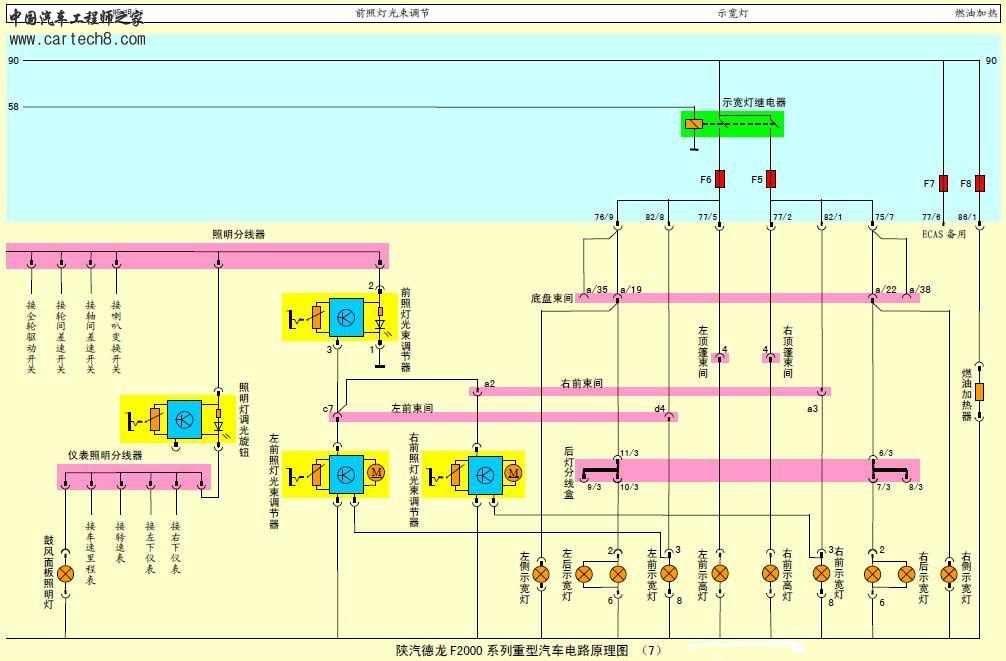

看不过意了，发个陕汽德龙重型车的电路图
大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报

maxzhou619

该用户从未签到
发表于 8-1-2012 21:59:41 | 显示全部楼层
这个好东西了呀 值得顶
回复 支持 反对

使用道具 举报

xyt-77

该用户从未签到
发表于 31-12-2011 16:12:22 | 显示全部楼层
哈哈！！有线束图吗？我这里有！！
回复 支持 反对

使用道具 举报

hpaitech

该用户从未签到
发表于 7-11-2012 11:17:47 | 显示全部楼层
你要是打包可以下载多好？这样只能看看啊，又小！
回复 支持 反对

使用道具 举报
