转向器--阀--扭杆的问题讨论

虫在江湖 · 发表于 24-3-2011 00:01:05

液压助力转向器，扭杆是怎么控制阀工作的，阀的压力扭矩曲线是怎么来的？请各方高手各抒己见。

虫在江湖 · 发表于 24-3-2011 00:04:50

曲线：曲线是什么意思

zhangrun · 发表于 8-4-2011 20:56:39

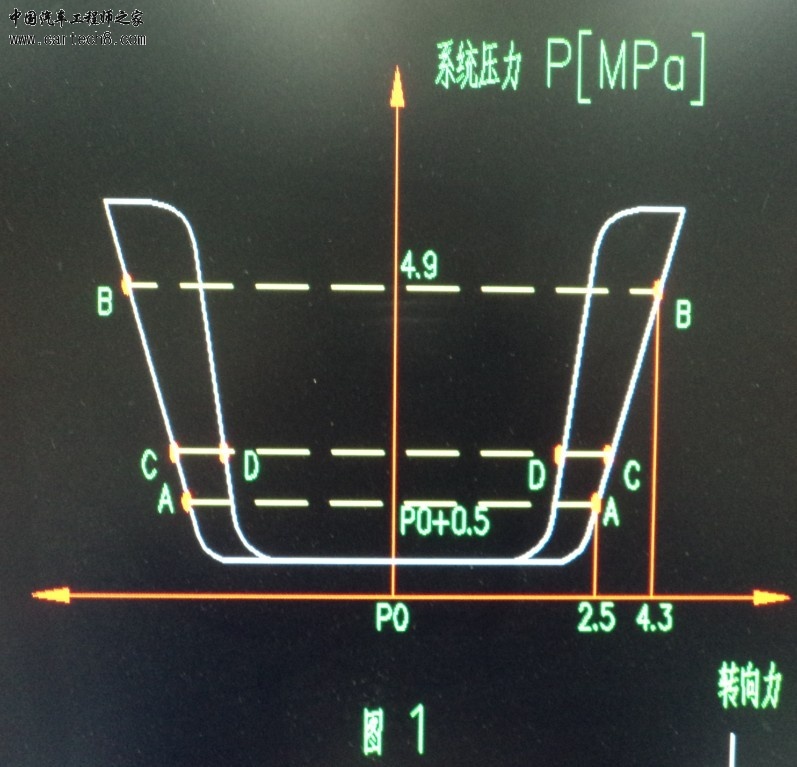

转向手力特性曲线，用于显示转向器或转向控制阀左右转向时的助力是否平衡

虫在江湖 · 发表于 16-4-2011 21:12:27

回复 3# zhangrun

应该对转向力的大小也有影响吧？

吴宇航 · 发表于 19-4-2011 21:28:45

通过对曲线上ABCD点的控制可以得到较理想的低速和高速时的转向操作了，同时通过曲线也可以发现转阀的加工精度，还有通过分析曲线上滞后的大小也可以对比出转向器的整体性能

吴宇航 · 发表于 19-4-2011 21:30:02

一般4.9mpa对应的就是原地或低速转向时的转向力

sylqhtz · 发表于 27-4-2011 11:12:54

液压控制阀的转向力特性曲线与阀刃口形状、油泵流量、扭杆刚度等有关。

xshy13911 · 发表于 19-4-2012 15:26:57

吴宇航发表于 19-4-2011 21:28
通过对曲线上ABCD点的控制可以得到较理想的低速和高速时的转向操作了，同时通过曲线也可以发现转阀的加工精 ...

请问下您知道转向扭杆的直径大概是多少吗？？谢谢了~~

我在做毕业设计，相关的论文好像比较少。~

sunzhiwang · 发表于 13-5-2012 20:03:06

扭杆带动转向器阀体，从而控制阀体内进回油口大小

sunzhiwang · 发表于 13-5-2012 20:08:19

1、根据整车的转向风格制定的；
2、曲线主要由油泵转速、油压、油流量、阀体设计结构和扭杆决定的；
3、转向器的核心部件：阀体

ortden · 发表于 12-6-2016 23:25:04

我也想学习这方面的知识……。谁有……

rabzxg · 发表于 13-9-2016 21:37:23

本帖最后由 rabzxg 于 13-9-2016 21:39 编辑

主要根据每个车型转向要求匹配设定
推荐值备注
低压区：不助力区域(A) 1.47～1.96 N.m超过1.96N.m将感觉滞重
压力变化(tanα) 0.2～0.27 Mpa/N.m 视各种车型而定
点 (C)：3.0～4.5 N.m 视各种车型而定
高压区额定转矩 (D)： 3.4～5.1 N.m 大于5.1N.m一般认为助力效果不够轻便

rabzxg · 发表于 13-9-2016 21:41:28

主要根据车型转向要求而匹配，一般要进行几轮调教优化。
推荐值备注
低压区不助力区域(A)1.47～1.96 N.m 超过1.96N.m将感觉滞重
压力变化(tanα) 0.2～0.27 Mpa/N.m 视各种车型而定
点 (C) 3.0～4.5 N.m 视各种车型而定
高压区额定转矩 (D) 3.4～5.1 N.m 大于5.1N.m一般认为助力效果不够轻便
