关于尾门内板叠聊的问题

kentlong · 发表于 19-5-2011 17:21:18

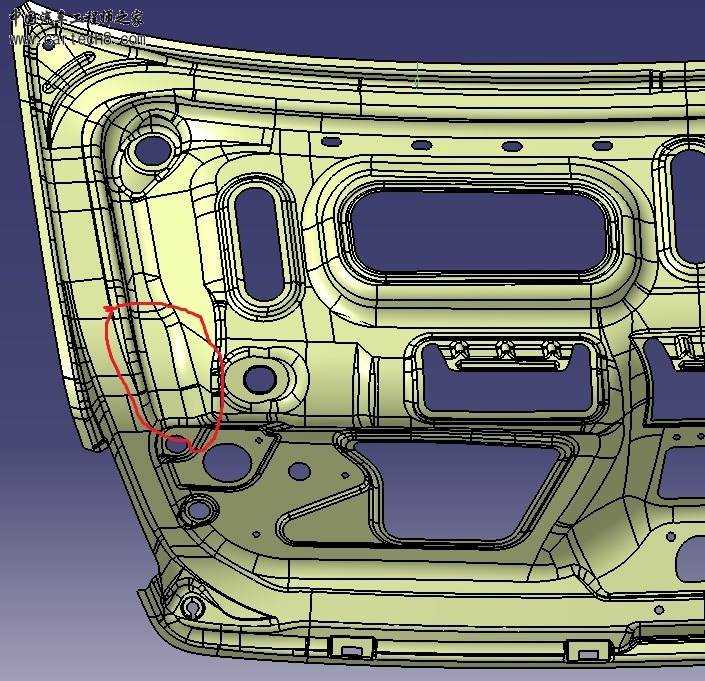

第一个图示我们原始的尾门内板，为了增加内板的刚度，我们把红圈内所示位置的筋改了一下，随后问题就出现了，我们在试模的时候发现这个地方叠料比较厉害，后面又在这里加了个小筋，可是还是叠料，请高手们指点一下，这个地方的结构要怎样改这个叠料才会改善啊？ FFB8M7`{GSB)T~U$@AGL4FX.jpg

kentlong · 发表于 19-5-2011 17:24:43

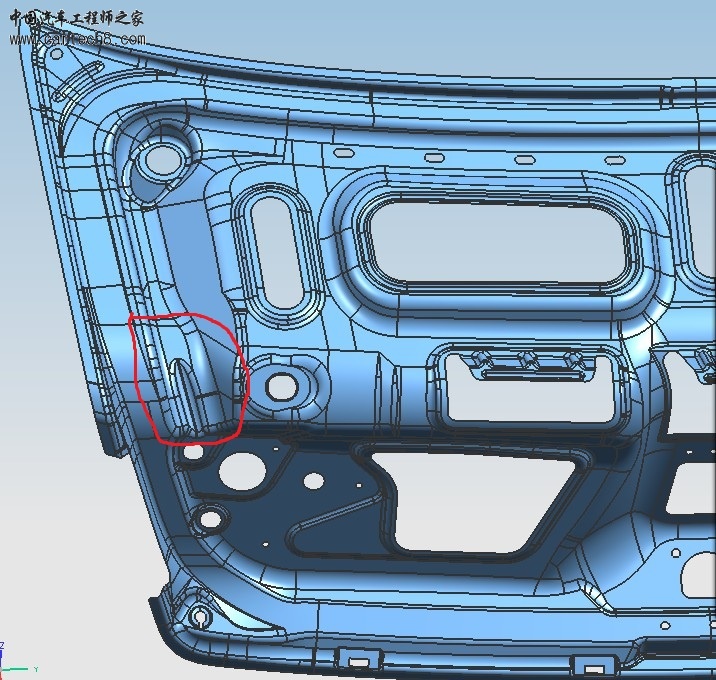

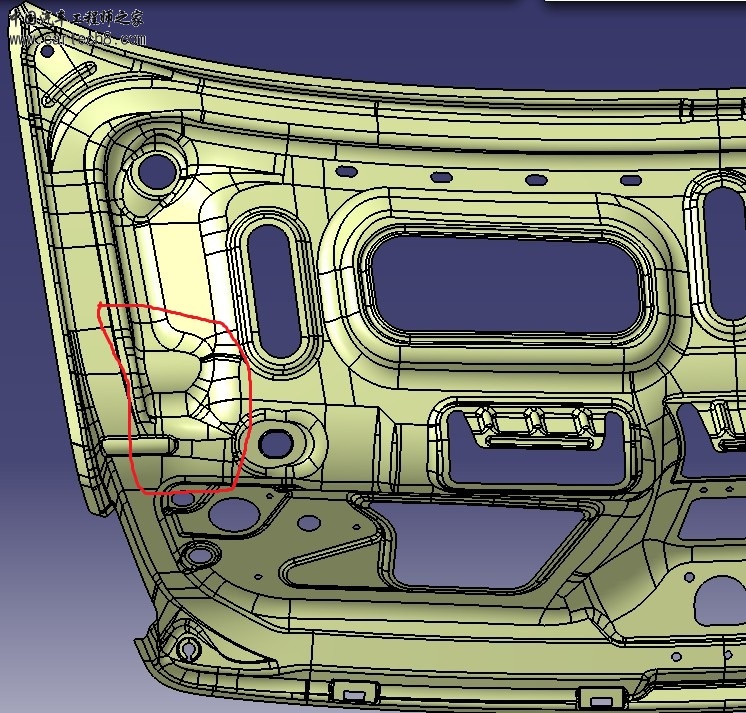

各位同行最下面的图才是原始数据，中间的是第一次修改，最上面的是最后修改的，不好意思。

wmjd0208 · 发表于 20-5-2011 13:15:13

你把筋拉的太长了吧，拉到空跟前了~~

kentlong · 发表于 20-5-2011 17:15:35

不会吧这个孔离筋还有10mm啊
