图中符号代表什么意思？

生之活 · 发表于 7-6-2011 20:07:27

回复 jingsong315 的帖子

DJ代表插接件型号，数字代表线号，每个公司的均不一样，具体没有限制！

jingsong315 · 发表于 23-5-2011 11:28:42

avenwen · 发表于 23-5-2011 15:27:17

被网站的logo挡住了,看不清啊

jingsong315 · 发表于 25-5-2011 09:11:08

回复 avenwen 的帖子

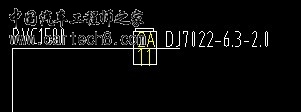

PVC1500我知道什么意思，但是上面有个6A，下面有个11的那个框框什么意思？后面DJ7022-6.3-2.0应该是小插头的意思吗？求教

徒步北 · 发表于 25-5-2011 12:25:37

DJ7022-6.3-2.0是小插头，与灯有关的

徒步北 · 发表于 25-5-2011 12:26:25

11啥意思我也不知道不同厂家可能会不一样的

chenchenye · 发表于 30-5-2011 15:02:23

DJ7022-6.3-2.0是接插件的型号

客车小生 · 发表于 13-6-2011 22:18:36

PVC1500是绝缘电线型号
DJ7022-6.3-2.0是绝缘护套接插件的型号
11是绝缘护套接插件中插片的含义
6A应该是保险丝

haoyou2002 · 发表于 28-6-2011 15:57:55

这应该是线束图里面的吧，PVC指绝缘软管长度1500.
DJ7022-6.3-2.0是指护套或者插接端子型号

zyq335932 · 发表于 10-9-2011 10:10:00

直接问图纸出处不久完了~~~

guangping · 发表于 13-9-2011 18:46:18

这应该是一个单口线束插件，连接线束用PVC保护

justforfaw · 发表于 27-9-2011 22:20:04

DJ7022-6.3-2.0是插接件的型号

书(^o^)/~强 · 发表于 9-12-2011 17:33:09

6A：那个位置安装6A保险

85726504 · 发表于 9-12-2011 09:41:43

PVC1500 是此段需要用PVC管长度为1500
DJ7022-2.2-20是此接插件的总成
6A和11是此两孔接插件中的电路号

wandeguang · 发表于 11-2-2012 20:06:20

13楼正确，DJ7022-6.3-2.0是一个常用2孔插接件，片式端子，宽度为6.3，2.0说明是片式插头的对接件，这个比较常用，大部分厂家都能找到。
