汽车电路求教

CEY · 发表于 5-9-2011 09:30:00

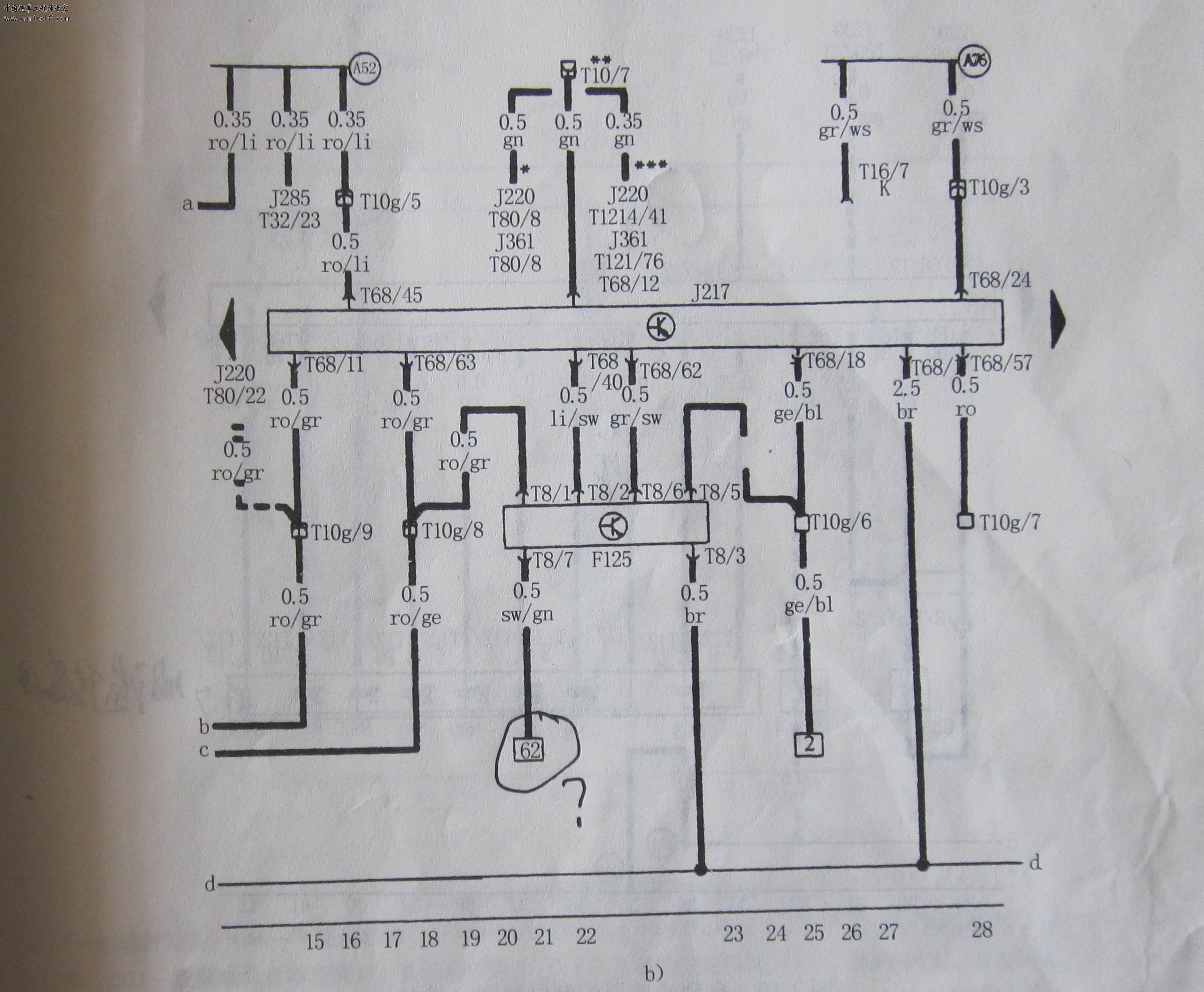

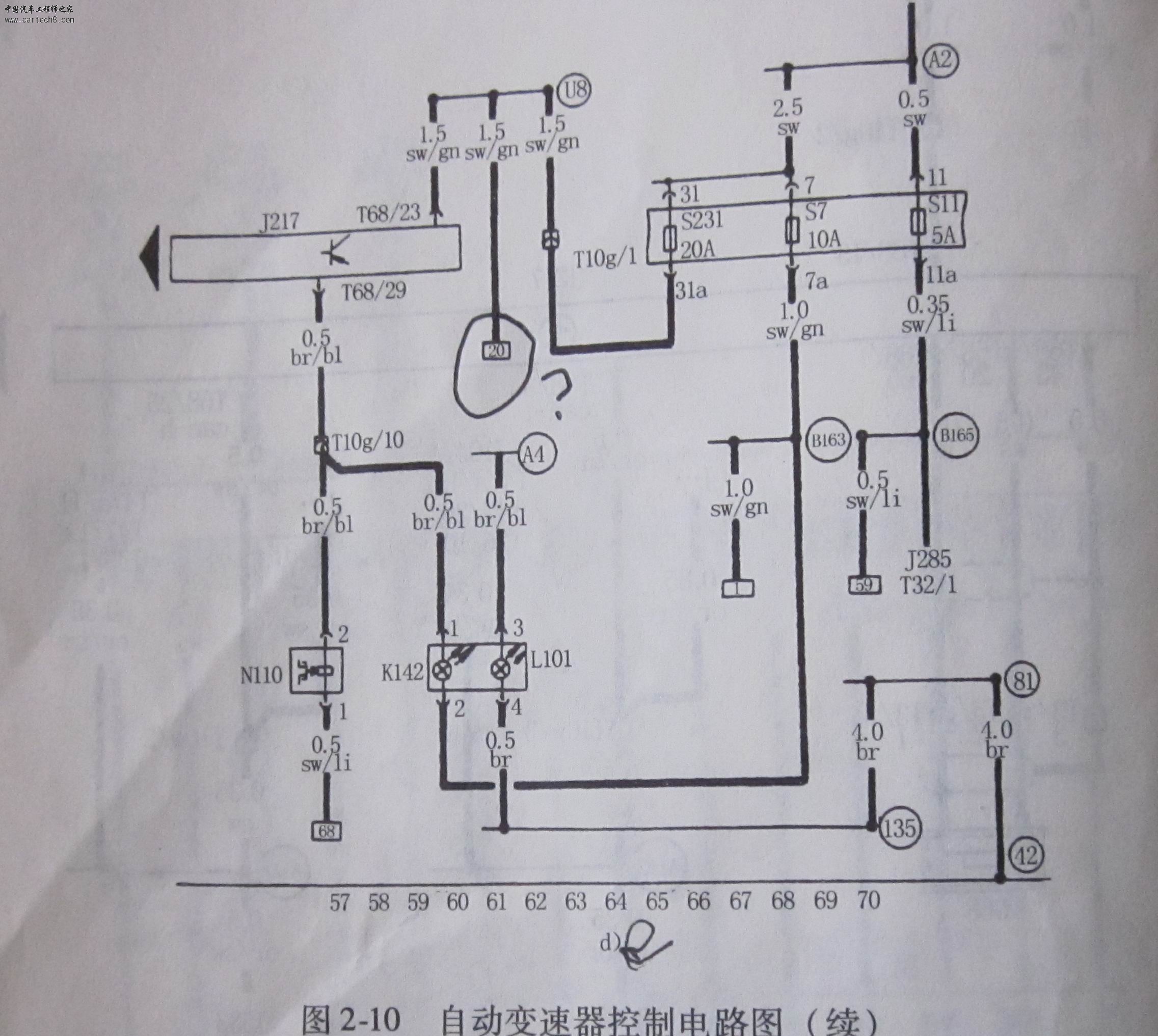

请大师们解答一下这两个图带问号的地方是怎么联系到一起的。书上说的不清楚，谢谢。

qq289994626 · 发表于 5-9-2011 10:42:23

与下一电路图的相同数字相连接

CEY · 发表于 5-9-2011 11:49:07

书上说这两个地方是连接起来的，但是它的标号不一样，搞不明白。

qq289994626 · 发表于 5-9-2011 12:04:22

电路图下面有条横线，标注着15到28的数字。第一张图的62对着下面的20。。在第二张图的20对着下面横线的62.。这就是说这两张图的20和62是连接的~！

CEY · 发表于 5-9-2011 13:04:37

谢谢了，终于搞明白了。
