钣金内外圆角如何设计保证装配

jacker312 · 发表于 5-11-2011 01:16:01

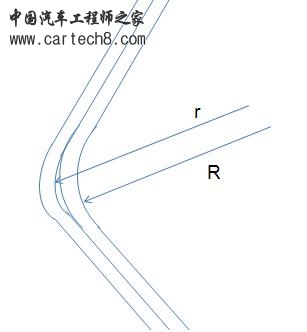

我认为盲目的要求钣金（如图）内外圆角间隙达到1.5mm是很迂的，仔细想想就知道，用这样无礼的要求来保证装配无干涉是毫无意义的

这个和哪些因素有关，因该用什么样的方式精确设计出我们大家都认为比较合理的内外圆角关系。
请各位高人指点，希望有经验的将整理的好的理论给予分享，真诚的谢谢

haoo · 发表于 9-11-2011 09:56:47

说的有些道理

shsonghuash · 发表于 24-11-2011 16:06:48

这是一个经验值啊，留出的余量是冲压件倒角误差和焊接误差的积累，你要是能保证没有误差两个倒圆角度相等都行，但是事实是......

肉包子 · 发表于 24-11-2011 16:48:31

不一定非的要1.5mm的，但是你能确定制造公司的误差都一样吗？如果可以的话就没必要这样了

doris · 发表于 11-12-2011 15:32:49

3mm，5mm，根据实际情况选择

[车身] 钣金内外圆角如何设计保证装配
