急求：关于半轴，请教各位大虾，这是个什么东西啊？

Paradise_Lost · 发表于 31-12-2011 22:46:27

看起来也像。不过他这个怎么定位啊？只有这一个轴承怎么支撑啊？

liucan81 · 发表于 1-1-2012 03:29:51

那是滚针轴承，你这是四驱车

liucan81 · 发表于 1-1-2012 03:31:37

那是滚针轴承，你这是四驱车

cenfan · 发表于 31-12-2011 21:56:30

看起来像滚针轴承

Paradise_Lost · 发表于 31-12-2011 19:12:48

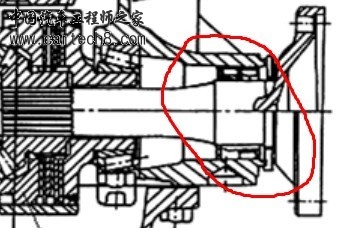

对这部分的支承不是很懂啊。。这个地方是怎么回事啊？那位大大给个帮助啊、，，如图：

Paradise_Lost · 发表于 31-12-2011 19:15:54

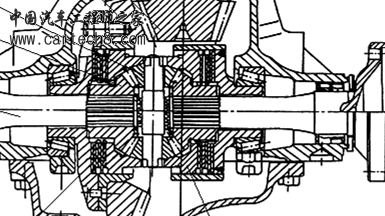

上面那个看不见，这个。（放牛娃我不会发图，见谅啊）

Paradise_Lost · 发表于 1-1-2012 18:47:08

cenfan 发表于 1-1-2012 13:52
轴承旁边不是有卡环定位吗？半轴右边靠滚针轴承，左边通过半轴齿轮经差速器壳到圆锥滚子轴承支撑。

额！这样啊！谢谢啦！

cenfan · 发表于 1-1-2012 13:52:58

轴承旁边不是有卡环定位吗？半轴右边靠滚针轴承，左边通过半轴齿轮经差速器壳到圆锥滚子轴承支撑。

Paradise_Lost · 发表于 1-1-2012 12:41:27

本帖最后由 Paradise_Lost 于 1-1-2012 12:44 编辑


liucan81 发表于 1-1-2012 03:31
那是滚针轴承，你这是四驱车

不是个四驱车。不过这不重要。我就是不知道这里这轴承怎么定位？还有这半轴怎么支撑呢？帮忙看一下，怎么弄？3Q了

cqaaw · 发表于 22-2-2012 15:37:43

圆锥滚子轴承径向支承，桥壳端面用卡簧轴向定位。

不过你这个结构，我个人觉得不常见。

意见仅供参考吧。

wjfmike1001 · 发表于 23-2-2012 17:07:33

左边与差速器配合，靠卡簧限位，右边法兰靠6个螺栓与轮毂相连，中间的这个轴承只是轻微承载负荷，并兼具桥壳的密封吧，个人意见，呵呵

cqaaw · 发表于 15-3-2012 16:41:42

1、从该轴结构上看，不常见（本人没见过）。
2、从图纸尺寸看，该半轴（暂且称为半轴吧）轴向尺寸较小，猜测其外端的法兰凸缘外侧还会再外接一段，从而形成分段式驱动桥？
3、单纯看图示中的这一段轴，从支承形式来看，该轴用滚针轴承支承，故该段轴只能承受扭矩，而不能承受弯矩。因此可以确定该段轴（至少该段轴）不是半浮式半轴。
4、从结构形式上看，该段轴外端的凸缘法兰不可能直接与轮毂通过螺栓连接，必然外接一段（不知道接的是什么），再通过锥轴承支撑轮毂（形成全浮式半轴）或半轴（形成半浮式半轴）。
5、综上，我认为，图纸中的这段桥是驱动桥，但不是完整的驱动桥，不能判断是全浮还是半浮。不是轿车的驱动桥。
