[悬挂] 载重货车前悬架钢板弹簧

  [复制链接]


该用户从未签到

发表于 29-4-2012 15:47:10 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师

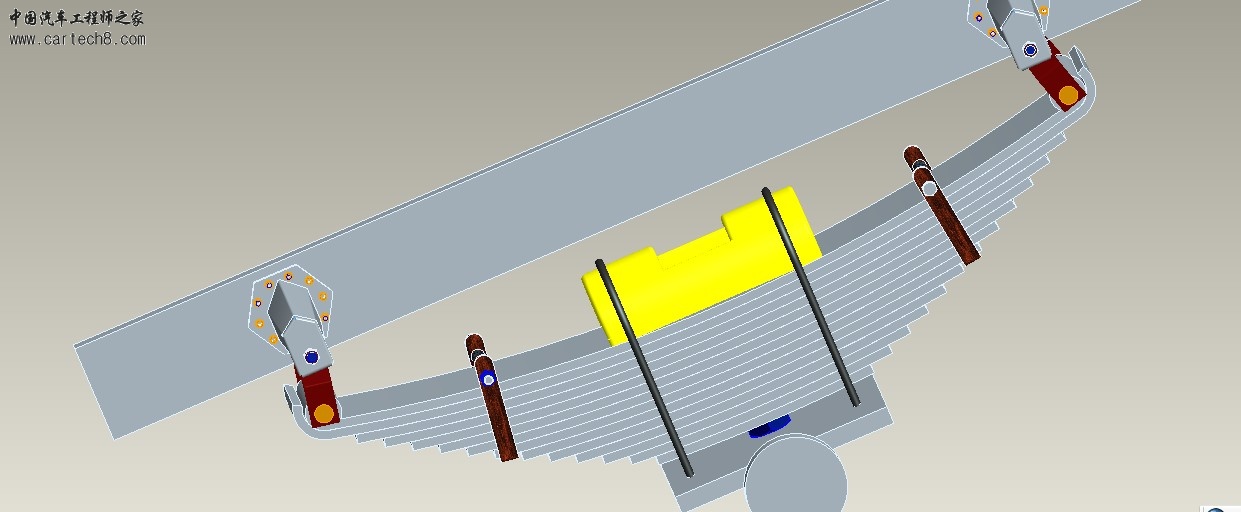

小弟最近在做毕设,画了这个三维图和大家分享!


该用户从未签到

发表于 29-4-2012 16:10:46 | 显示全部楼层
登伟,你毕业设计弄好了?
回复 支持 反对

使用道具 举报


  • TA的每日心情
    开心
    23-10-2015 15:47
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2-5-2012 15:51:33 | 显示全部楼层
    目测楼主的板簧,板簧刚度接近无穷大,跟刚性连接没什么两样~!
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 5-5-2012 11:55:54 | 显示全部楼层
    sinecy 发表于 2-5-2012 15:51
    目测楼主的板簧,板簧刚度接近无穷大,跟刚性连接没什么两样~!

    忘了声明一下:此钢板弹簧是用于载重160吨的非公路自卸车的前桥减振,所以整个设计结果不是平时看到的钢板弹簧。
    回复 支持 反对

    使用道具 举报


  • TA的每日心情

    8-3-2017 13:27
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 3-5-2012 23:30:39 | 显示全部楼层
    减震器怎么弄啊,求助
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 9-5-2012 20:38:22 | 显示全部楼层
    fengzhisha 发表于 6-5-2012 10:13
    恩,也是,两边连接的方式一般为载重几吨的货车,要换成160吨的矿山用自卸车估计够呛,不知高人有什么有效 ...

    我的建议就是自己上网上 找 啊 我不懂的   我只是个人意见而已
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 5-5-2012 11:57:40 | 显示全部楼层
    hujingwu 发表于 3-5-2012 23:30
    减震器怎么弄啊,求助

    一般用液压减振器啊,你可以查阅液压减振器的相关设计资料啊
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 5-5-2012 12:06:15 | 显示全部楼层

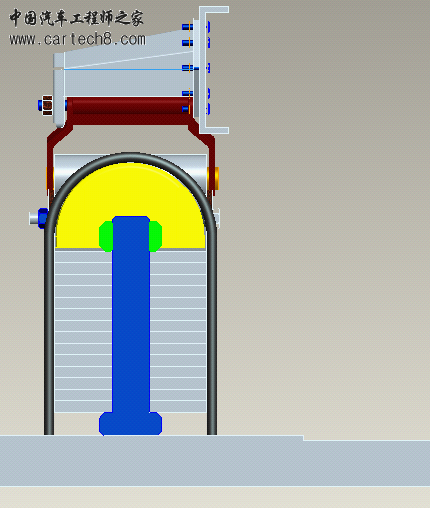

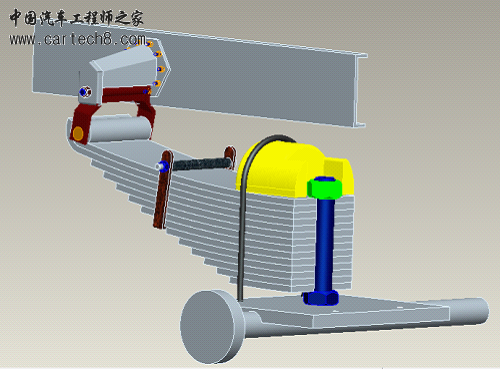

    再补两个图
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 5-5-2012 12:08:06 | 显示全部楼层
    个中钢板弹簧为计算校核得出,其车架和车轴为估计画出,只为表达连接方式
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 6-5-2012 09:07:15 来自手机 | 显示全部楼层
    我基本看那一下,你这个要是真装车上两边的吊尔装货就得断,那有把吊尔设计到大梁两边的,!
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 6-5-2012 10:13:51 | 显示全部楼层
    651652049 发表于 6-5-2012 09:07
    我基本看那一下,你这个要是真装车上两边的吊尔装货就得断,那有把吊尔设计到大梁两边的,!

    恩,也是,两边连接的方式一般为载重几吨的货车,要换成160吨的矿山用自卸车估计够呛,不知高人有什么有效的建议不?
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    开心
    23-10-2015 15:47
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 7-5-2012 09:45:45 | 显示全部楼层
    1、板簧卷耳直径太小,无法加工,即使加工出来应力过大。
    2、此吨位的自卸车,国外肯定采用油气弹簧,钢板弹簧就是作为导向用的,没有必要设计如此多的片数
    回复 支持 反对

    使用道具 举报



    该用户从未签到

    发表于 9-5-2012 23:04:43 | 显示全部楼层
    52*7无缝钢管, 52*7无缝钢管供应商 聊城市无缝钢管厂 生意旺铺
    聊城市无缝钢管厂 - 出厂价:4700元/吨 的 52*7无缝钢管 系列产品的优质供应商!... 52*7无缝钢管产品分类
    回复 支持 反对

    使用道具 举报



    该用户从未签到

     楼主| 发表于 8-5-2012 09:50:34 | 显示全部楼层
    sinecy 发表于 7-5-2012 09:45
    1、板簧卷耳直径太小,无法加工,即使加工出来应力过大。
    2、此吨位的自卸车,国外肯定采用油气弹簧,钢板 ...

    恩,卷耳是小了点;可片数在设计时,我也是考虑过的,因为I=nbh3/12;I值确定的情况下,n(片数)若小了,其片厚及宽度就比较大,我是综合了各项参数后选取了一个最大片数值(一般选6-14片)。不过还是很感谢你中肯的建议,我会参考的。

    评分

    参与人数 1积分 +3 收起 理由
    清雅轩 + 3 回帖有奖【论坛口号→知无不言,言无不尽】

    查看全部评分

    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    奋斗
    18-7-2015 21:45
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 9-5-2012 22:04:17 | 显示全部楼层
    吊耳得用复合材料 我见过的富华桥都是直接镶在大梁上
