请问一下，为什么转向齿轮轴要跟齿条斜着摆放？

xshy13911 · 发表于 30-4-2012 15:05:14

本帖最后由 xshy13911 于 30-4-2012 15:10 编辑

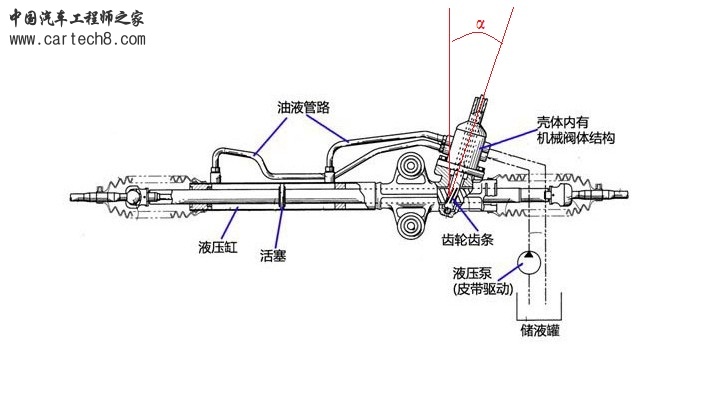

如上图。为什么转向齿轮要跟齿条成一个斜角呢？？

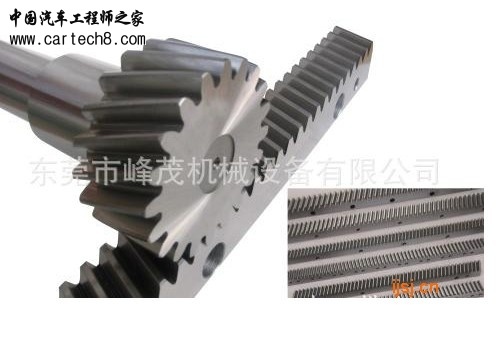

我知道是斜齿轮和斜齿条啮合，但是他们的轴线不是应该是垂直的吗？（如下图）

xshy13911 · 发表于 9-5-2012 19:32:35

紫雪霰发表于 9-5-2012 18:38
为了使转向齿轮的轴线与驾驶座座椅的中心相配合，也就是坐在座椅上转动方向盘是人感觉比较舒服

但是齿轮轴线跟齿条轴的中心线不垂直就根本无法啮合工作啊。

紫雪霰 · 发表于 9-5-2012 18:38:38

为了使转向齿轮的轴线与驾驶座座椅的中心相配合，也就是坐在座椅上转动方向盘是人感觉比较舒服

紫雪霰 · 发表于 10-5-2012 10:15:33

你也看到了，不是直齿的，啮合不用垂直。

xshy13911 · 发表于 10-5-2012 13:07:50

紫雪霰发表于 10-5-2012 10:15
你也看到了，不是直齿的，啮合不用垂直。

晕、、、怎么可能。这个图片是齿轮的螺旋角和齿条的倾斜角相同，所以他们的轴线要垂直啊。
照你这么说，啮合不用垂直的话，两轴线的夹角0－９０°都可以啮合咯？

zhang5337 · 发表于 21-5-2012 21:48:56

斜齿轮啮合面积大，传力效果好

001212 · 发表于 25-5-2012 20:15:00

这是斜齿轮传动，传动平稳。

Eisenwolf · 发表于 18-6-2012 21:39:05

小齿轮本身就是斜齿，齿条可以是斜齿也可以是直齿，所以这两个轴线不一定非要垂直....
