[设计匹配] 关于转向齿轮的变位设计。

[复制链接]
xshy13911

该用户从未签到
发表于 9-5-2012 22:57:13 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师




我在做一个齿轮齿条转向器，把齿轮变位系数设成0.65，齿条变位系数为0。

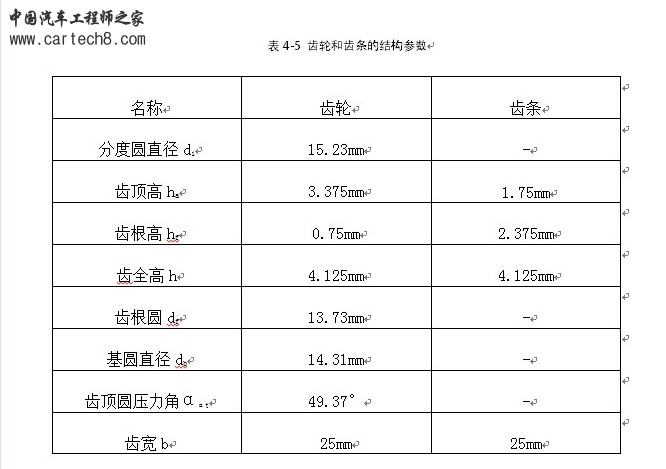

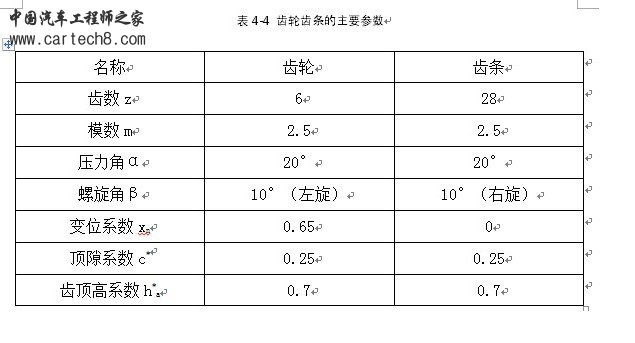

以下 是齿轮齿条的参数和数据














现在问题就是，齿轮跟齿条啮合不上了。是不是齿轮变位的时候，齿条也要变位啊？？？

求解啊！！！谢谢咯~~~~
齿轮, 设计

相关帖子

大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报

Eisenwolf

该用户从未签到
发表于 18-6-2012 22:00:38 | 显示全部楼层
变位的话必须是相互啮合的一对儿齿轮（齿条）同时变，并且变位系数要相等。如果想改变传动比应该是调整齿条的压力角大小，同时还要调整模数，保证齿条上每一个齿模数和压力角余弦乘积都相等，并且等于小齿轮模数和压力角余弦乘积。

评分

参与人数 1积分 +3 收起 理由
清雅轩 + 3 回帖有奖【论坛口号→知无不言，言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报

xingyuan89

该用户从未签到
发表于 19-6-2012 19:34:14 | 显示全部楼层
两啮合齿轮变为系数之和要不等于0，则啮合角不等于分度圆压力角，此时两轮的实际中心距不等于标准中心距，你设计的齿轮属于正传动，即两齿轮变位系数之和大于零~孩纸~设计齿轮就好好看看齿轮方面的书籍吧~基本功啊

评分

参与人数 1积分 +3 收起 理由
清雅轩 + 3 回帖有奖【论坛口号→知无不言，言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报
