请教前辈，这个总布置图是用什么软件画出来的？

miskiller · 发表于 18-5-2012 18:35:50

飞飞猪蹦秋猫发表于 13-5-2012 11:03
谢谢，是不是先用CATIA画出来，然后导到CAD再修改得到的？

CATIA的可以保存为CAD的吧

飞飞猪蹦秋猫 · 发表于 11-5-2012 13:56:02

本帖最后由飞飞猪蹦秋猫于 11-5-2012 13:59 编辑

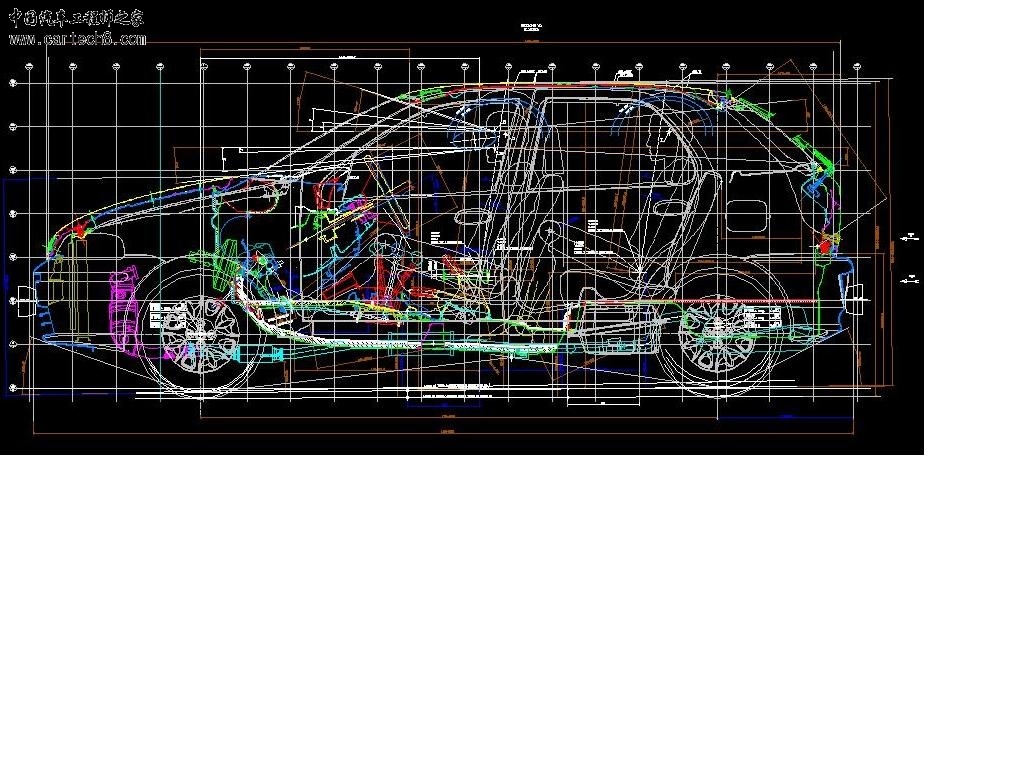

诚心请教各位前辈，这个总布置图是用什么软件画出来的？
是直接用CAD画出来的还是先用CATIA画出来再转成CAD？感激不尽！！！！！！

miskiller · 发表于 12-5-2012 16:17:54

是CATIA 三维导2维修改得到的

飞飞猪蹦秋猫 · 发表于 13-5-2012 11:03:00

miskiller 发表于 12-5-2012 16:17
是CATIA 三维导2维修改得到的

谢谢，是不是先用CATIA画出来，然后导到CAD再修改得到的？

wangkcw · 发表于 13-5-2012 21:57:27

catia画好了再导到CAD的，看线条就清楚了，车轮不圆，CAD直接画的会比较圆

飞飞猪蹦秋猫 · 发表于 15-5-2012 14:18:32

wangkcw 发表于 13-5-2012 21:57
catia画好了再导到CAD的，看线条就清楚了，车轮不圆，CAD直接画的会比较圆

谢谢！这种图是不是非常有经验的工程师才能画出来的？

cjyd2004 · 发表于 16-5-2012 19:56:14

UG可以CATIA都可以，刚参加总布置工作的新员工在老工程师的指导下都可以画。

capsa820 · 发表于 29-5-2012 15:48:05

catia三维数模投影成二维cad图，但尺寸和人机工程参数要在cad图上继续完善标注。

范萍小子 · 发表于 10-6-2012 08:26:50

最近我做的毕设就是总布置图，因为没有模型，就没得导了，所以就用CAD直接画了，画起来还可以

无法无天.上海 · 发表于 13-6-2012 09:57:20

现在同捷数据管理这么不严格内部的小东西也可以拿出来发网上？？？！
这个是ug转cad的六七年前俺画的不需要多大经验有个老师傅带着就可以了

hgzh2008 · 发表于 13-6-2012 11:03:58

不过大学生花这个难

mfsjim · 发表于 13-6-2012 16:58:02

CATIA三维模型建好之后导出来可以在catia里面继续操作当然CAD操作更方便

lxd424 · 发表于 27-6-2012 14:18:18

CATIA 较为方便

shuang37 · 发表于 15-6-2012 02:51:30

用catia直接就可以做了

hxming · 发表于 28-6-2012 00:25:49

二维板的总布置图
