求高手指导下，这个角怎么倒，用CATIA

hejianming86 · 发表于 15-5-2013 15:02:33

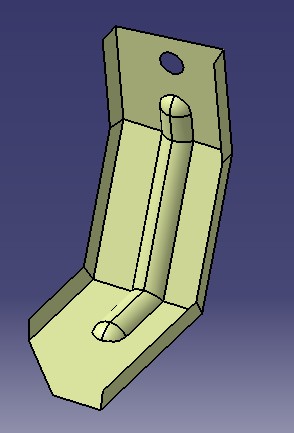

如题，为了冲压工艺，倒出来不能有小面。一般倒法，倒出来都有的。我现在只能自己填充面了。

空间技术 · 发表于 15-5-2013 15:18:20

应该可以倒出来吧，如果不行换一下顺序试试

hejianming86 · 发表于 15-5-2013 15:25:54

空间技术发表于 15-5-2013 15:18
应该可以倒出来吧，如果不行换一下顺序试试

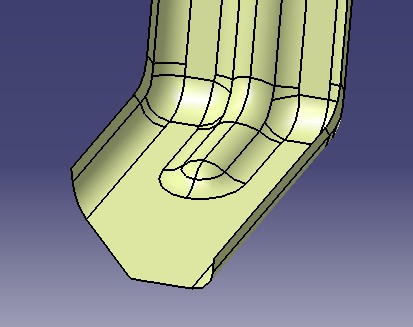

第二张图，不就是倒出来的，不是想要的效果啊。

空间技术 · 发表于 15-5-2013 15:54:22

能不能先将大面的R做了，在做筋

hejianming86 · 发表于 15-5-2013 17:04:07

空间技术发表于 15-5-2013 15:54
能不能先将大面的R做了，在做筋

可以吧。不过翻边那，还是一样。

空间技术 · 发表于 16-5-2013 09:28:55

若果有小面，冲压零件的话，有啥影响呢？还没搞懂

hejianming86 · 发表于 16-5-2013 09:31:39

空间技术发表于 16-5-2013 09:28
若果有小面，冲压零件的话，有啥影响呢？还没搞懂

冲压成型不好嘛。

zls2006715005 · 发表于 17-5-2013 09:25:23

翻边处，肯定要有一段直线段吧。不然成型的时候，成品不就出现毛刺了？

hejianming86 · 发表于 17-5-2013 12:55:45

zls2006715005 发表于 17-5-2013 09:25
翻边处，肯定要有一段直线段吧。不然成型的时候，成品不就出现毛刺了？

我不明白，你说的啥意思

xbdsq · 发表于 18-5-2013 16:11:48

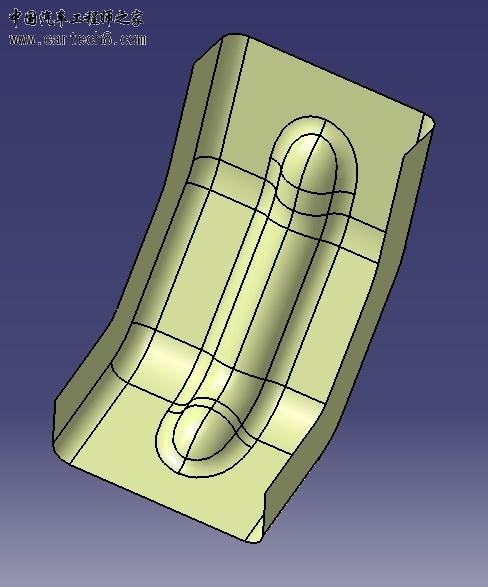

你要的是不是这样的效果，
倒角的顺序不一样，倒出来的角也会不一样的，你可以偿试用面倒角

zyt77777 · 发表于 20-5-2013 11:28:17

先做定型，最后做中间的筋。

夜揽秋色 · 发表于 21-5-2013 01:28:43

hejianming86 发表于 15-5-2013 15:25
第二张图，不就是倒出来的，不是想要的效果啊。

健民啊！！！！！！！！！！！！！！！！！！！！！！

huyong545151075 · 发表于 22-5-2013 09:41:59

非常的漂亮。很有道理

真爱无悔睿 · 发表于 22-5-2013 09:55:16

可以做出来。

自然规律 · 发表于 22-5-2013 23:15:48

如果不是关键面，没有尺寸控制要求，不必要追求好看，做自由曲面不错的，可以试下先把基准面圆角倒后再做筋，如果圆角大小没有特别要求的话圆角大小再调调
