GT-POWER怎么调出气门升程图

圣灵之域

RT,新人正在学习怎么从GT-POST中调出气门升程图

飞翔之翼

首先，你要在建立模型的排气选项中的plot options中选中liftC:\Users\FEI\Desktop\1.jpg
然后，就可以在post 的相应排气阀中找到lift，右键view，应该就可以了。

xuxu7471

设置横纵坐标，导入升程list

hmd1351527203

在GT-ise里面也可以看

omaiiga

飞翔之翼 发表于 20-6-2013 21:12
首先，你要在建立模型的排气选项中的plot options中选中lift
然后，就可以在post 的相应排气阀中找到lift， ...

那请问，我要做配气相位的优化，如何修改IVO,IVC,EVO,EVC这些参数呢，怎么调节转速从0到最大呢？好多都不知道啊~~~

Tesla2

抽空学习一下，很强大的样子。

飞翔之翼

omaiiga 发表于 1-5-2014 14:33
那请问，我要做配气相位的优化，如何修改IVO,IVC,EVO,EVC这些参数呢，怎么调节转速从0到最大呢？好多都不 ...

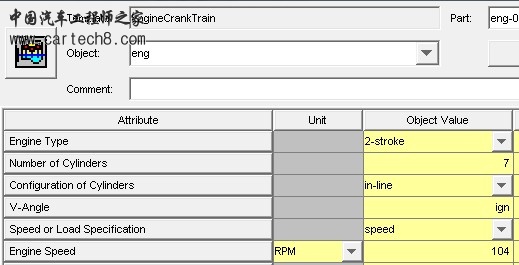

首先是转速，可以在曲柄箱Engine Speed中设定，既可以设置为定值，也可以设为变量（变量用中括号表示即【speed】）。设成变量时在case setup中就会出现该变量，可以通过添加case添加不同的转速，这样就能够实现发动机的速度变化。

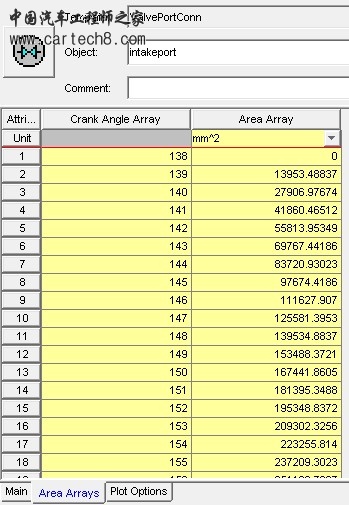

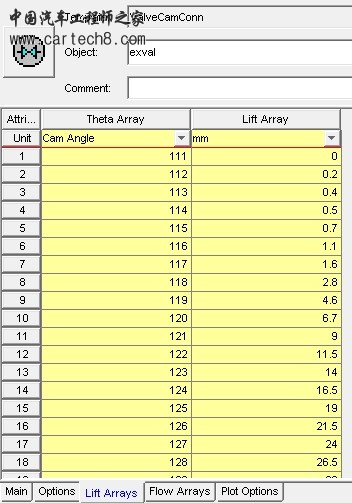

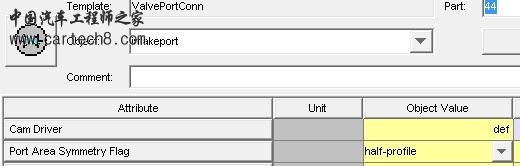

配气相位可以在进、排气门中设定（或者是扫气孔排气门）。升程需要自行添加各曲轴转角下的气门升程。如果是扫气孔则需要对应曲轴转角下的扫气孔面积。各类机型不同需要详细的设计数据，如果没有可以借鉴相似机型的数据，但是要保证满足扫气量需求。

omaiiga

飞翔之翼 发表于 4-5-2014 10:57
首先是转速，可以在曲柄箱Engine Speed中设定，既可以设置为定值，也可以设为变量（变量用中括号表示即【 ...

c:\users\administrator\desktop\123哇塞~~~~~亲，3Q ~~~~~~还想问一下就是speed-3600那一栏指的是什么转速？额定转速还是我要的其他转速？最后就是，好像优化都是用的gt-power里的DOE，所以还想请教一下DOE怎么用？真的真的~~~~~很谢谢你~~~~~~~~\(^o^)/

飞翔之翼

omaiiga 发表于 5-5-2014 15:22
哇塞~~~~~亲，3Q ~~~~~~还想问一下就是speed-3600那一栏指的是什么转速？额定转速还是我要的其他转速？最 ...

这个转速我也说不上来是什么类型转速，具体还是要看你的发动机类型和要求的特性曲线。高速机我一般都是按照速度特性，计算出功率、扭矩、燃油消耗率等等对应转速变化的变化曲线。然后和期望的曲线进行比较，控制好两者之间的误差在2%或者3%内，模型基本就是正确的，可以进行优化和其他计算。
至于优化，我也不会。你可以参考 gtpower中级教程 里面的讲解，可以再百度、豆丁下载或者直接在线看。

omaiiga

飞翔之翼 发表于 6-5-2014 09:34
这个转速我也说不上来是什么类型转速，具体还是要看你的发动机类型和要求的特性曲线。高速机我一般都是按 ...

亲，你能回答我这么多，我已经很感激了~~~~我在百度，豆丁上都找过很久了，没有我用得着的资料，视频也没有。不知道你还有没有什么当年学软件的教程么？再次表达我的感谢~~~~^_^

飞翔之翼

omaiiga 发表于 6-5-2014 11:11
亲，你能回答我这么多，我已经很感激了~~~~我在百度，豆丁上都找过很久了，没有我用得着的资料，视频也没 ...

留个邮箱吧，东西有点杂，基本都是论坛上分享的。量有点大发不上来

omaiiga

飞翔之翼 发表于 7-5-2014 10:41
留个邮箱吧，东西有点杂，基本都是论坛上分享的。量有点大发不上来

嗯嗯，好的好的，谢谢亲~~~~986463727@qq.com

lc1139690820

飞翔之翼 发表于 7-5-2014 10:41
留个邮箱吧，东西有点杂，基本都是论坛上分享的。量有点大发不上来

大神 能不能给我也发一份  做毕业设计  可是此软件教程少的可怜 谢了 1139690820@qq.com

飞翔之翼

lc1139690820 发表于 8-5-2014 11:06
大神 能不能给我也发一份  做毕业设计  可是此软件教程少的可怜 谢了

我可算不上，只是会点建模，像排放、增压器建立跟优化等等这些都不会做。

赵延科

飞翔之翼 发表于 7-5-2014 10:41
留个邮箱吧，东西有点杂，基本都是论坛上分享的。量有点大发不上来

亲，能发份资料给我么，最近也在找相关资料，可是有用的太少了，谢谢了370395245@qq.com
