【拧紧技术01-拧紧曲线】
在开始这期之前，有位晓风拂月的盆友给我发消息了，之前我一直没怎么搭理看我的这个平台里的消息，消息过了24小时就不能回复了，你说的关于扭力梁的问题，可以给我发邮件到我的邮箱1020320686@qq.com。

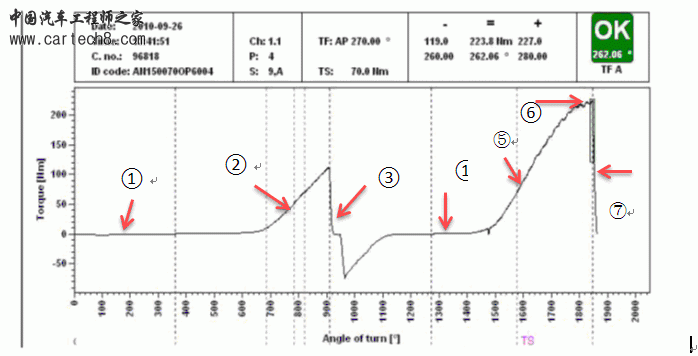

这一期采取精简结合实际的方式来做，下面是一个实际做出来的博世直博世高精枪的拧紧曲线，结合这个对拧紧技术加以简单的理解

首先，一条曲线对应一个螺栓拧紧的旋转角度与扭矩之间的关系。这种测量的硬件是靠角度以及扭矩传感器来获得的。这条曲线拧紧方式是AW11过弹性拧紧，具体是70NM＋270°，角度偏差±10°，下面是分析的过程：
①        阶段：博世枪在以高速度低扭矩对螺栓进行拧紧，在拧紧了大概700°以后螺栓接触工件表面，产生滑动摩擦进入第②阶段
②        阶段：博世枪扭矩不断增大，螺栓拉伸，形成夹紧力，这一过程是预拧紧阶段。
③        阶段：等待同步阶段。这一阶段时间较短，博世枪停止工作，等待另外一个螺栓预拧紧结束，这里就像手动拧紧几个螺栓一样需，要进行对角预拧紧，然后分别拧紧一样。图中，红色圈里面部分出现了扭矩异常，扭矩出现了负值，产生原因是测量扭矩的传感器在状态不是很好，受到了相关的干扰导致的。正常情况是不会出现的。
④        阶段：同步结束以后再次高速拧紧，这一过程应该转角非常小的，图中出现了500°的旋转，说明另外一个螺栓拧紧的时候，加大了螺栓与工件的间隙，出现了1-2牙的间隙。
⑤        阶段：拧紧过程，在这一过程中分为两个阶段，一个阶段博世枪一直拧紧直到扭矩提升至70NM，然后转角270°结束的过程。
⑥        阶段：螺栓进入屈服阶段（屈服的概念是什么：指的物体拉伸至某种状态以后，拉伸应力不变的情况下，应变不断加大，这里拉伸应力可以等价为扭矩，应变也可以看出是旋转角度，正常情况下，屈服以后材料会进入强化阶段，材料进入塑性变形），回去判断屈服这一点的扭矩以及转角来判断拧紧是否合格。
⑦        松枪阶段。
以上的7个阶段基本上是所有拧紧过程的基本过程原理，小编还缺乏对现场实际经验的积累，比如遇到NOK时候的原因判断等等，慢慢积累吧。

kelin198889

很仔细，以后用得着。

xing2015

非常感谢，有用得到的时候
