GT-POST压气机map图的问题

shaogu5427 · 发表于 7-5-2014 16:43:28

我是大四的毕业僧一枚，最近在做毕业设计
和学长要了一个6缸机的GT模型，需要向SIMULINK导数据，比如说一个发动机转速和压气机压比对应一个压气机效率
首先是POST里边的

我右键--view data--map
就出来

我想问这些数据是什么意思啊？

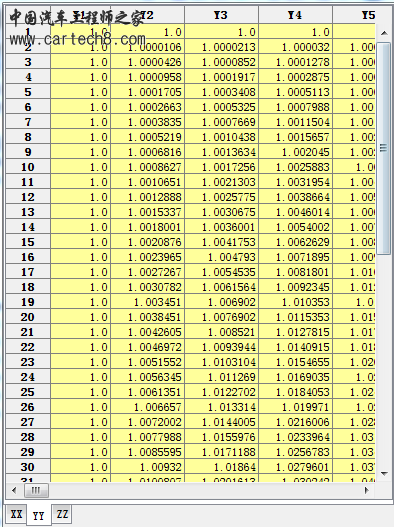

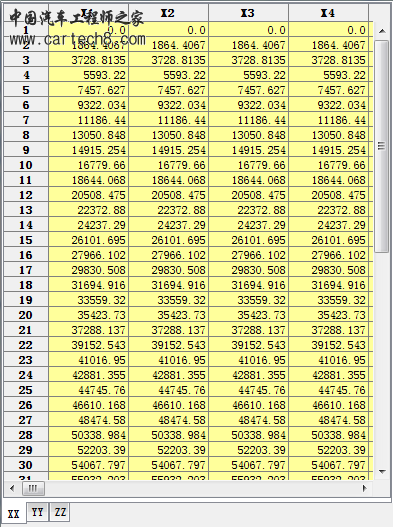

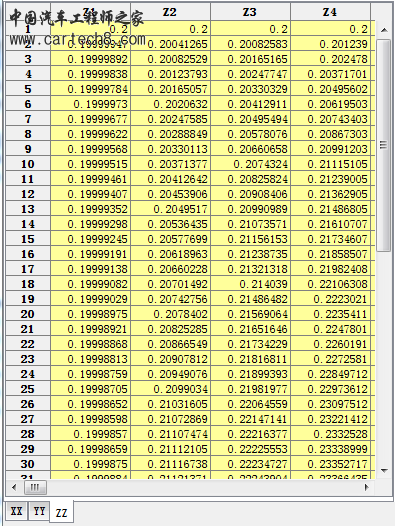

为什么是XX、YY、ZZ啊？
怎样查看一个发动机转速和压气机压比对应一个压气机效率的对应关系啊？

飞翔之翼 · 发表于 15-5-2014 13:06:12

能不能发一份发动机模型的文件啊，一直在学如何建立增压器，就是找不到很好的例子。

寡头裨将 · 发表于 15-5-2014 21:10:26

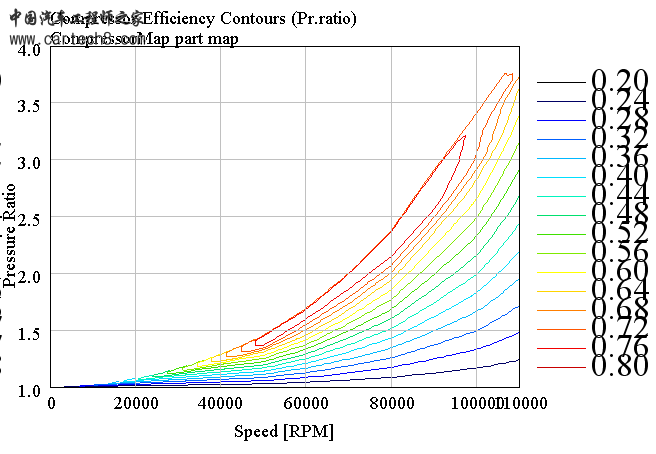

x代表速度，y代表压缩比，z代表效率（颜色区分）。这是二维的map图。

kelang · 发表于 15-5-2014 22:20:45

这些都是GT对压气机map拟合出的数据，没用的。。。。

[GT-Suite] GT-POST压气机map图的问题
