懂车身断面图的专业人士进来帮帮小白吧

zsk2010071621 · 发表于 3-6-2014 17:56:57

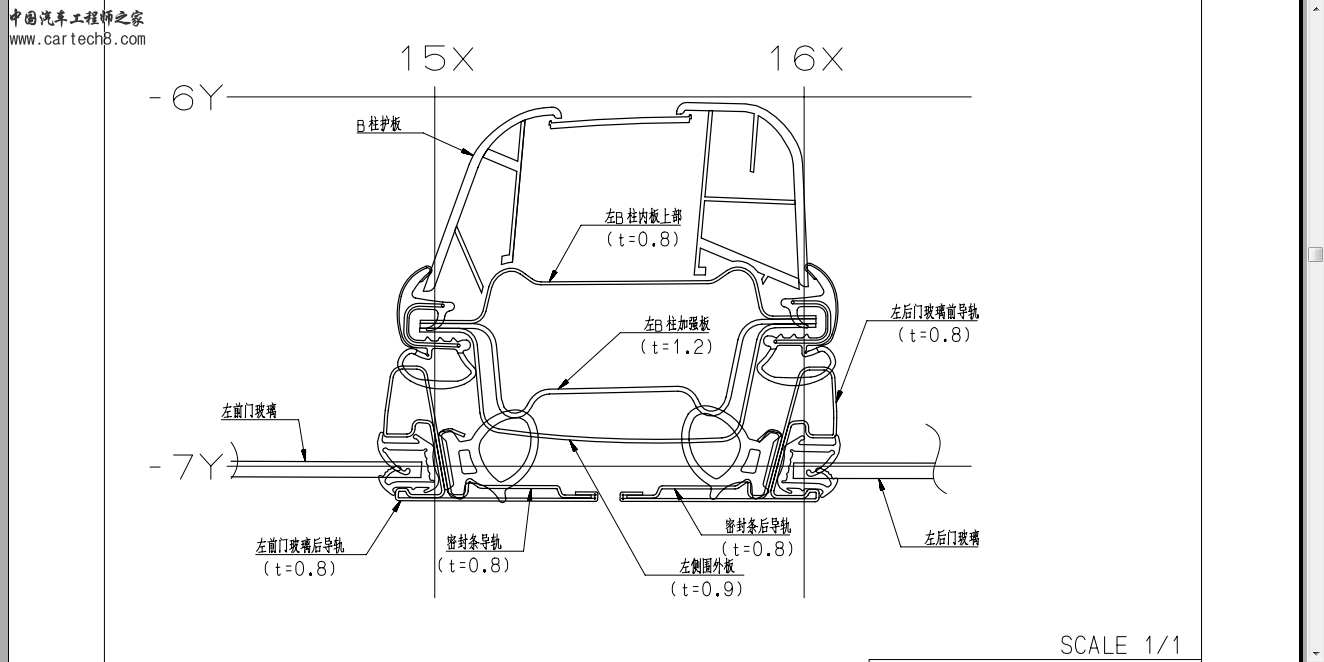

最近自己在看车身的断面图，一直有一个困惑，按理来说白车身中各个钣金件都是通过点焊或其他的方式来连接的，但是在断面图中，我没有看到一个标出了焊点或其他的连接方式什么的，如图所示 QQ截图20140603175302.png

，这是B柱的断面图，内板、加强版之间应该是焊接的啊，为什么不标出焊接符号呢

hug109 · 发表于 4-6-2014 10:13:32

点焊是肯定有的，有可能是你的这个断面正好没有截在焊点上。

zls2006715005 · 发表于 4-6-2014 11:09:15

同上。可能断面截取的不是特征断面。没有把焊点给包括进来。
这个断面仅仅只能说明钣金的材料及基本的构造，却没有办法说明此断面可以达到什么性能要求，如侧面碰撞要求。
尺寸没有标示出来，无法判断焊接要求、I值、零件搭接状态。门的关闭轨迹线没有标识出来，无法判断门上衬条是否与车身配合密封。
貌似车身上的衬条在压门框部位的面积有点小吧。
个人遇见。

zsk2010071621 · 发表于 4-6-2014 11:20:50

zls2006715005 发表于 4-6-2014 11:09
同上。可能断面截取的不是特征断面。没有把焊点给包括进来。
这个断面仅仅只能说明钣金的材料及基本的构造 ...

请问您有您说的那种标识正确、全面的断面图吗，能不能截个图看看

zjxxd · 发表于 7-6-2014 09:16:58

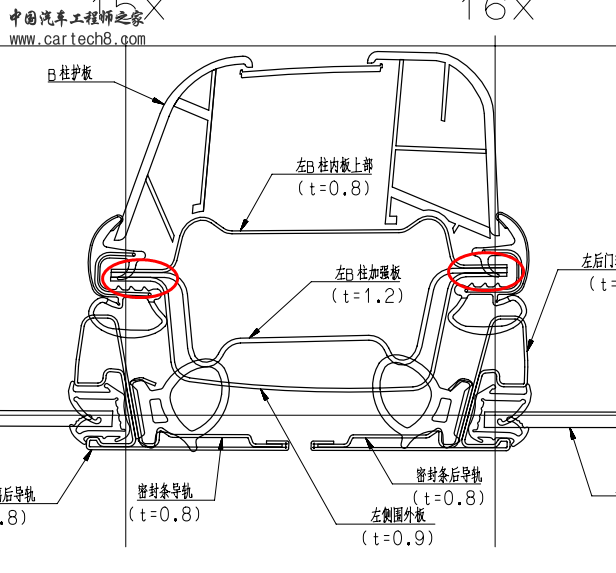

车身主断面的目的在设计前期将车身的结构的主要位置的主要结构通过制作主断面的形式，将这些重要位置的结构确定下来，以指导后期的设计工作。车身主断面体现车身主要的配合关系，安装关系，焊接关系，密封关系，同时将车身附近，内外饰，底盘，动力，电器件纳入一起，给他们以适当的空间。其实你的这个主断面已经体现出了车身的焊接关系了见下图吧，车身主断面上钣金件贴合的位置一般都是有焊点的，如果钣金直接没有焊点，主断面上会留3mm左右甚至更大的间隙，还有车身主断面上不标记焊接符号的，这个一定要清楚，不知道亲清楚没有。下图中红色贴合面就是现实焊接的。

zsk2010071621 · 发表于 8-6-2014 13:30:30

zjxxd 发表于 7-6-2014 09:16
车身主断面的目的在设计前期将车身的结构的主要位置的主要结构通过制作主断面的形式，将这些重要位置的结构 ...

哎呀，太感谢了，终于弄明白了，最近快毕业答辩了，画了一些断面图。由于自己是学机械的，这方面没怎么接触过，再次感谢！

cxj1568@163.com · 发表于 9-6-2014 14:58:13

车身主断面不是传统意义上的二维图纸！它是指导以后零件的结构设计的！不需要标注焊接符号！

templary · 发表于 11-6-2014 11:28:08

车身主断面只表达相互配合关系，最终会有专门的焊接关系图。

jacker312 · 发表于 11-6-2014 22:26:05

主断面反应主要信息，关键信息，焊点不表达也可，不要纠结到次要矛盾上

cgt0_0@163.com · 发表于 13-6-2014 17:18:41

主断面不是很详细，我有详细的主断面

zsk2010071621 · 发表于 14-6-2014 13:14:59

cgt0_0@163.com 发表于 13-6-2014 17:18
主断面不是很详细，我有详细的主断面

能发来看看嘛

萧鸿 · 发表于 18-6-2014 20:27:42

车身主断面的力学分析不用考虑吗？

youna · 发表于 19-6-2014 13:22:53

我是来顶贴的。。。。。。

孤独求百 · 发表于 21-6-2014 19:56:38

焊接特别是点焊一般做断面是很少表示出来个人觉得

fangqiwan · 发表于 12-7-2014 18:30:57

zjxxd 发表于 7-6-2014 09:16
车身主断面的目的在设计前期将车身的结构的主要位置的主要结构通过制作主断面的形式，将这些重要位置的结构 ...

真是个好同志呀。
相信也是好工程师。
